第 1 部 基本篇 第 2 章 生产 2- 111 2- 12 - 2 确认贴片点 2- 12 -2- 1 概要 从生产的菜单中，选 择 [ 生产辅助 ] － [ 确认贴片点 ] ，则 显示确认贴片点画面 。 在生产开始前显示贴 片列表，显示各贴 片点 ，可以 确认 元件是否 已全部贴片， 决定是否 为了 继续生产而进行贴片。
第 1 部 基本篇 第 2 章 生产
2-110
2-12-1-14 检测激光高度
详见「2-12-5 检测激光高度」。
2-12-1-15 VCS 脏污检查
显示标准 VCS、高分辨率 VCS 的脏污检查结果。
(1) VCS 脏污
项目
内容
检查级别
显示平均值、最大值、标准偏差的设定值。
检查值
显示执行检查时的平均值、最大值、标准偏差的检查值。
状态
VCS
如有脏污时，显示该状态。
详见「第 11 章 自诊断功能」的「11-3-3-3 VCS 脏污检查」。
2-12-1-16 验证连续检查
详见「2-12-3 验证检查（选购项）」。
2-12-1-17 通用图像元件方向连续检查
详见「2-12-4 通用图像元件方向检查」。
2-12-1-18 检测基板上表面的高度
详见「第四章，计划，4-5-7-2 安装基板表面高度测定」。
第 1 部 基本篇 第 2 章 生产
2-111
2-12-2 确认贴片点
2-12-2-1 概要

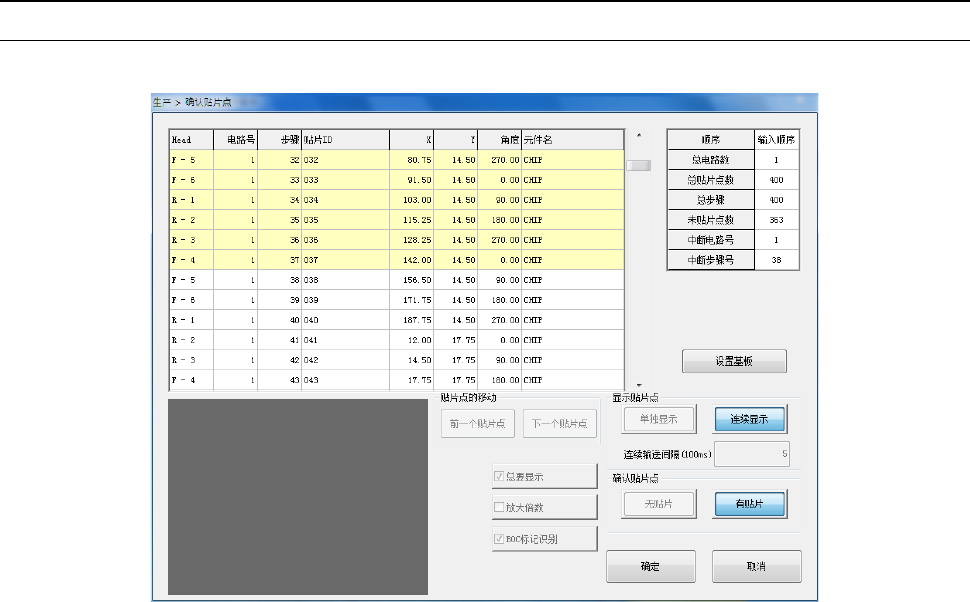

从生产的菜单中，选择[生产辅助]－[确认贴片点]，则显示确认贴片点画面。
在生产开始前显示贴片列表，显示各贴片点，可以确认元件是否已全部贴片，
决定是否为了继续生产而进行贴片。
第 1 部 基本篇 第 2 章 生产
2-112
2-12-2-2 显示
(1) 贴片列表
按顺序显示贴片信息。
项目
内容
Head
显示贴片时使用的
Head
号码。
电路号
显示贴装元件的电路号。
步骤
显示贴装元件的步骤号。
贴片
ID
显示贴装的元件
ID
。
X
显示贴装元件的
X
坐标。
Y
显示贴装元件的
Y
坐标。
角度
显示贴装元件的角度。
元件名
显示贴装元件的元件名。
(2) 贴片综合信息一览
显示贴片相关的综合信息。
项目
内容
顺序
显示贴片顺序是输入顺序还是优化顺序。
总电路数
显示配置在基板上的电路的总数。
总贴片点数
显示基板上的贴片点的总数。
总步骤
显示选择站点（工作站）的基板上的贴片点数。
未贴片点数
显示选择站点（工作站）的基板上还未贴片的贴片点数。
中断电路号
显示选择站点（工作站）的中断的贴片点的电路号。
中断步骤号
显示选择站点（工作站）的中断的贴片点的步骤号。
(3) 设置基板
夹紧要确认贴片点的基板。
项目
内容
设置基板
执行基板传入
/
重夹基板。
(4) 设置贴片点的显示
对列表中显示的贴片进行叠加显示。
项目
内容
单独显示
按下
<START>
开关，则显示选择的贴片点。
连续显示
按下
<START>
开关，则从选择的贴片点开始按顺序显示。
如果按
<STOP>
开关则会中断。
连续输送间隔
（
100ms
）
输入连续跟踪中，移动到下一个贴片点之前的等待时间。
总要显示
固定显示选择的贴片点。变更选择后，则显示变更的贴片点。
放大倍数
选择显示叠加画面时是否放大显示画面。
BOC
标记识别
显示贴片点前，进行必要的
BOC
标记识别。
基准领域标记识别
显示贴片点前，进行必要的基准领域标记识别。
