第 2 部 功能详解篇 第 9 章 手动控制
9-30
9-5-3 MTC 控制

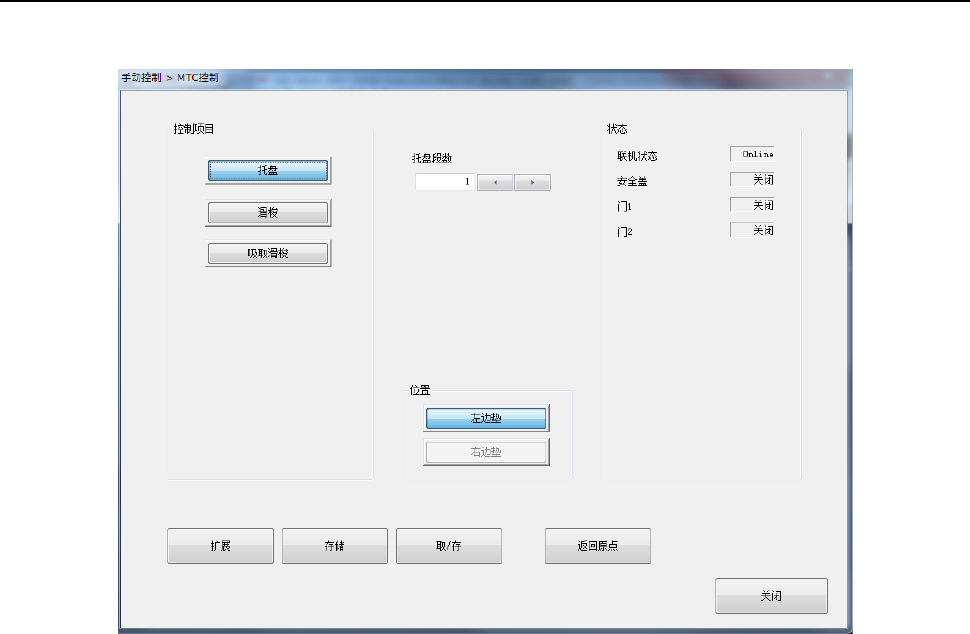

选择菜单的[供应设备]－[MTC 控制]，即可显示 MTC 控制对话框。
(1) 控制项目
按下按钮选择控制项目。
1) 托盘
控制托盘的取/存。
通过[扩展]按钮、[存储]按钮、[取/存]按钮、[返回原点]按钮进行控制。
2) 滑梭
控制滑梭的扩展/存储。
通过[扩展]按钮、[存储]按钮、[取/存]按钮、[返回原点]按钮进行控制。
3) 吸取滑梭
通过[ON]按钮、[OFF]按钮、[ON/OFF]按钮、[返回原点]按钮进行控制。
(2) 位置
通过按下按钮选择控制的位置。
仅当控制项目选择了“吸取滑梭”时，可以进行设定。
(3) 状态
在完成控制时，显示各单元的状态。
连续显示在线状态、门的开闭状态，以及盖罩的开闭状态。
第 2 部 功能详解篇 第 9 章 手动控制
9-31
9-6 其他
9-6-1 ATC 控制

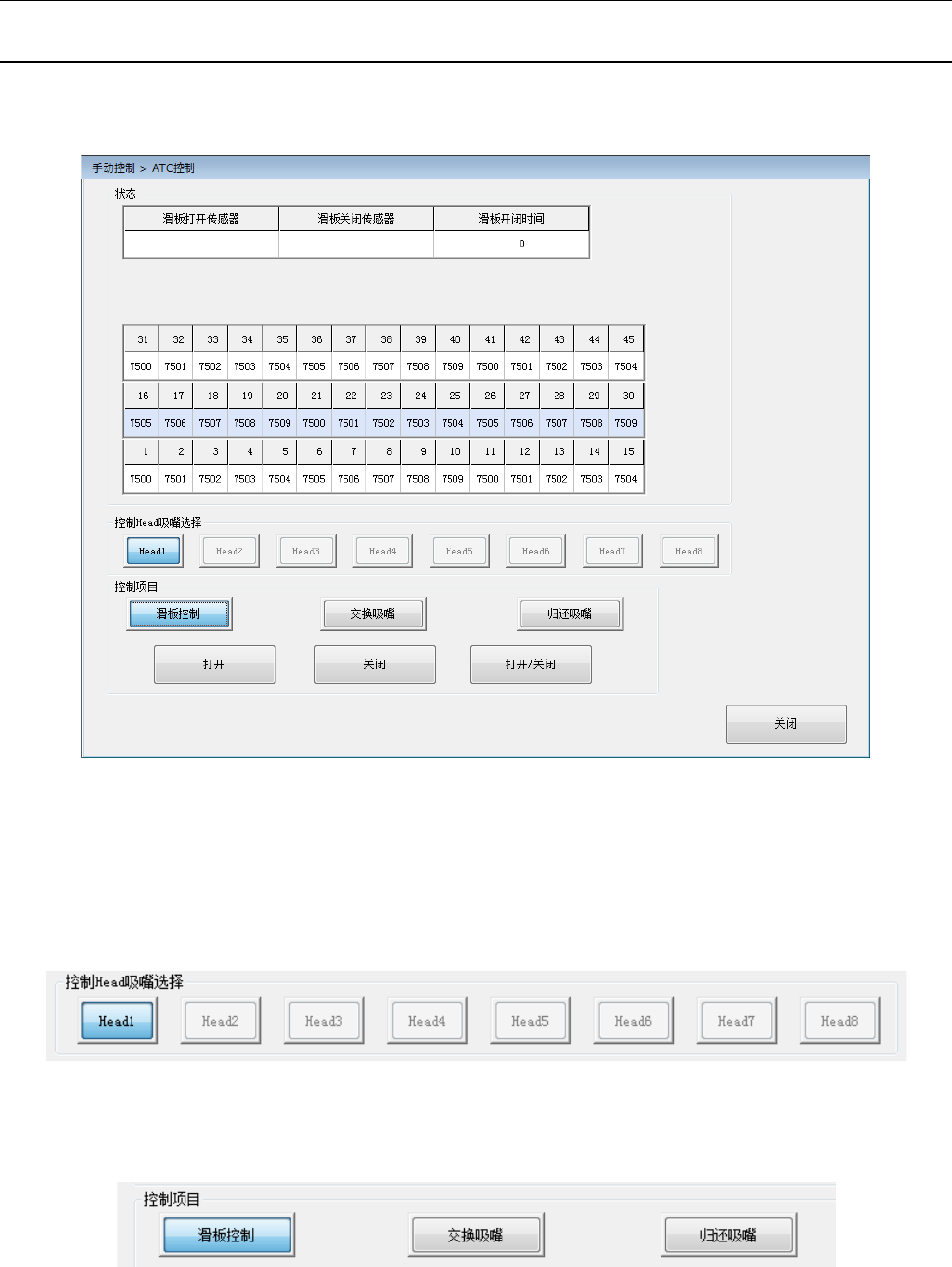

选择菜单的[其他]－[ATC 控制]，即可显示 ATC 控制的对话框。
用装置选择按钮，可切换各台架的单元控制。
(1) 状态
各单元的状态，在控制完成时显示。
(2) 控制 Head 吸嘴选择
用单选按钮选择控制对象 Head。对机器设置[使用单元]里的设定，没有影响。
(3) 控制项目
用单选按钮选择控制项目。
第 2 部 功能详解篇 第 9 章 手动控制
9-32
(4) 控制按钮
用控制按钮执行控制。控制按钮的显示，控制项目不同，显示也不同。
1) 滑板控制
执行 ATC 滑板开/闭的控制。
选择控制项目的“滑板控制”时，按[打开]按钮、[关闭]按钮、[开/闭]按钮进行控制。
2) 交换吸嘴
更换吸嘴。
选择控制项目的“交换吸嘴”时，按[执行]按钮进行控制。
按下[全部选择]按钮，可选择的全部 ATC 号码会全被选择，按下[OK]按钮后，从被选择的 ATC
中取出吸嘴。若指定的 Head 已有吸嘴，则会返回 ATC。
吸嘴已正常安装时，该 ATC 单元格将按 Head 单元显示为不同的颜色。
3) 归还吸嘴
将吸嘴返回 ATC。选择控制项目的“归还吸嘴”，按[执行]按钮进行控制。
