第 2 部 功能详解篇 第 12 章 选项组件
12-106
生产
共面性检查会在基板生产、试打、空打时执行。
空打时不进行实际的检查。
共面性检查步骤
(1) 对象元件的吸取
(2) 向 VCS 位置移动
(3) 使用 VCS 进行图像识别
(4) 移动到共面传感器测量开始位置
(5) 检查有无可执行共面性检查的元件
(6) 根据图像识别结果进行位置校正
(7) 检查元件的共面性
(8) 根据共面传感器测量结果判定是否合格
［合格判定后的处理］
⑧＿1 元件废弃
⑧＿2 元件贴片
⑧＿3 暂停
吸取对象元件
向 VCS 位置移动
使用 VCS 进行图像识别
向共面传感器位置移动
检查元件
共面性检查
合格判定
结束
元件位置校正
①
②
③
④
⑤
⑥
⑦
⑧
参见下一页的
处理流程（共面性检查的流程）
第 2 部 功能详解篇 第 12 章 选项组件
12-107
共面性单元的检查流程
注 1) BGA、FBGA 的共面性检查仅为最小自乘平面法。
注 2) 单向引脚连接器不执行平行（共线性）检查。
注 3) 单向引脚连接器的共面性检查与当前状态的平行（共线性）检查同样。
START
是BGA？
共线性检查
（注2）
共面性检查
（注1）
是
是单方向引脚
连接器？
共线性检查
（注3）
不是
不是
是
END
END
第 2 部 功能详解篇 第 12 章 选项组件
12-108

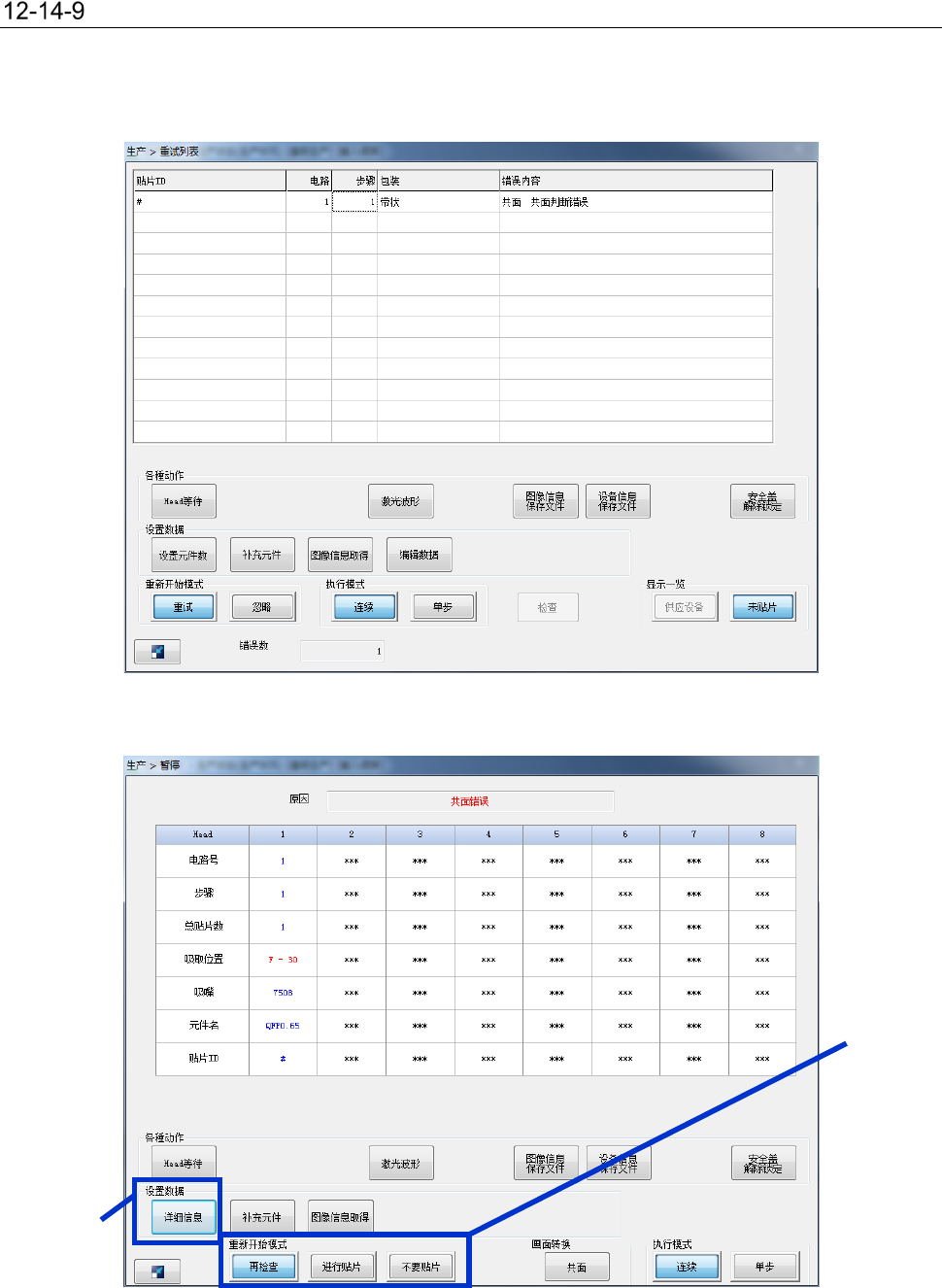

错误处理
执行共面性检查时，显示发生错误及错误日志。
・选择 [废弃元件] 时（参见 7-4-4 章）
・选择 [暂停]（参见 7-4-4 章）
②
①
