「判定结果」显示共面性检查、平行（共线性）检查的判定结果，共面性检查及平行（共线性）
检查的综合结果。
「拍摄图像」显示通过共面传感器拍摄的 3D 图像。如果电极映像不清晰，是因测量高度不适合，
请重新测量元件的高度。若电极映像清晰，请增大元件数据中的曝光时间。
「测量结果」用绿色、黄色、红色的等级显示测量的电极共面性值。用红色显示的端子为发生错
误的端子。
「测量结果」优先显示平行（共线性）判定，如果平行（共线性）判定、共面性判定均发生错误
时，仅显示平行（共线性）判定结果。
尽管所有端子均以绿色、黄色显示，但「判定结果」有错误时，无法正确检测出端子。请正确输
入引脚宽度、端子尺寸。
「测量日志」显示测量时的日志。一般情况下不使用。
拍摄图像
不能对共面性画面进行操作。
有时在拍摄图像中没有显示所有元件，请确认显示的电极拍摄状态。
共面性画面的语言，与贴片机的显示语言无关，显示的是出货时的语言。即使切换贴片机
显示语言，共面性画面的显示也不会切换。
测量结果
判定结果
测量日志
第 2 部 功能详解篇 第 12 章 选项组件
12-112

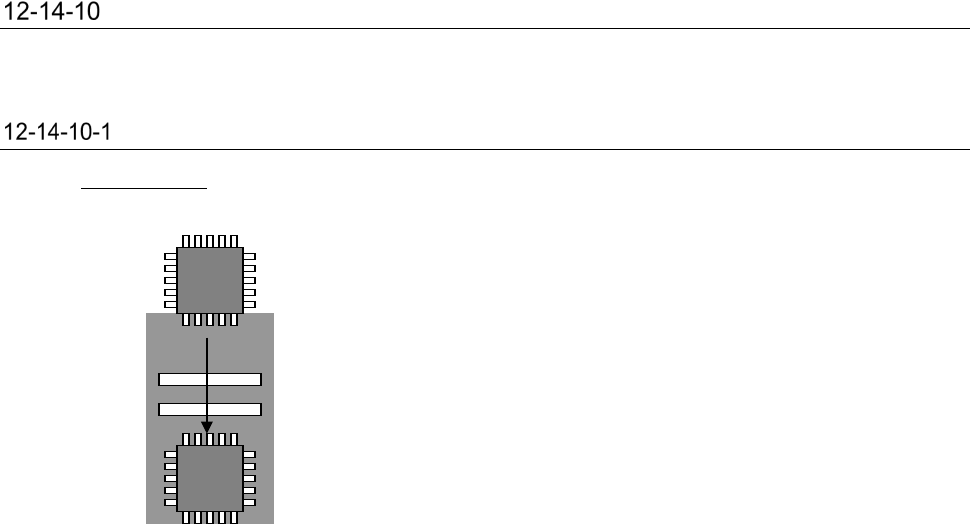

共面性检查动作概要
执行共面性检查时，在轴传感器上的动作如下所示。
测量
“ 单向扫描测量 ”。
第 2 部 功能详解篇 第 12 章 选项组件
12-113
12-15 安装编带单元（Rev.D 以后对应）
是将编带卷轴安装在编带供料器上的放置台。Rev.D 以后的装置安装标准为前侧，后侧为选购项，是
安装在主机盖罩上的折叠式放置台，与选购项的编带卷轴安装台不同，由装置主机供电。
规格
可安装的供料器数 14（RF08AS 换算）
可供电的供料器数
1
对象供料器 RF 系列电动式供料器
操作方法

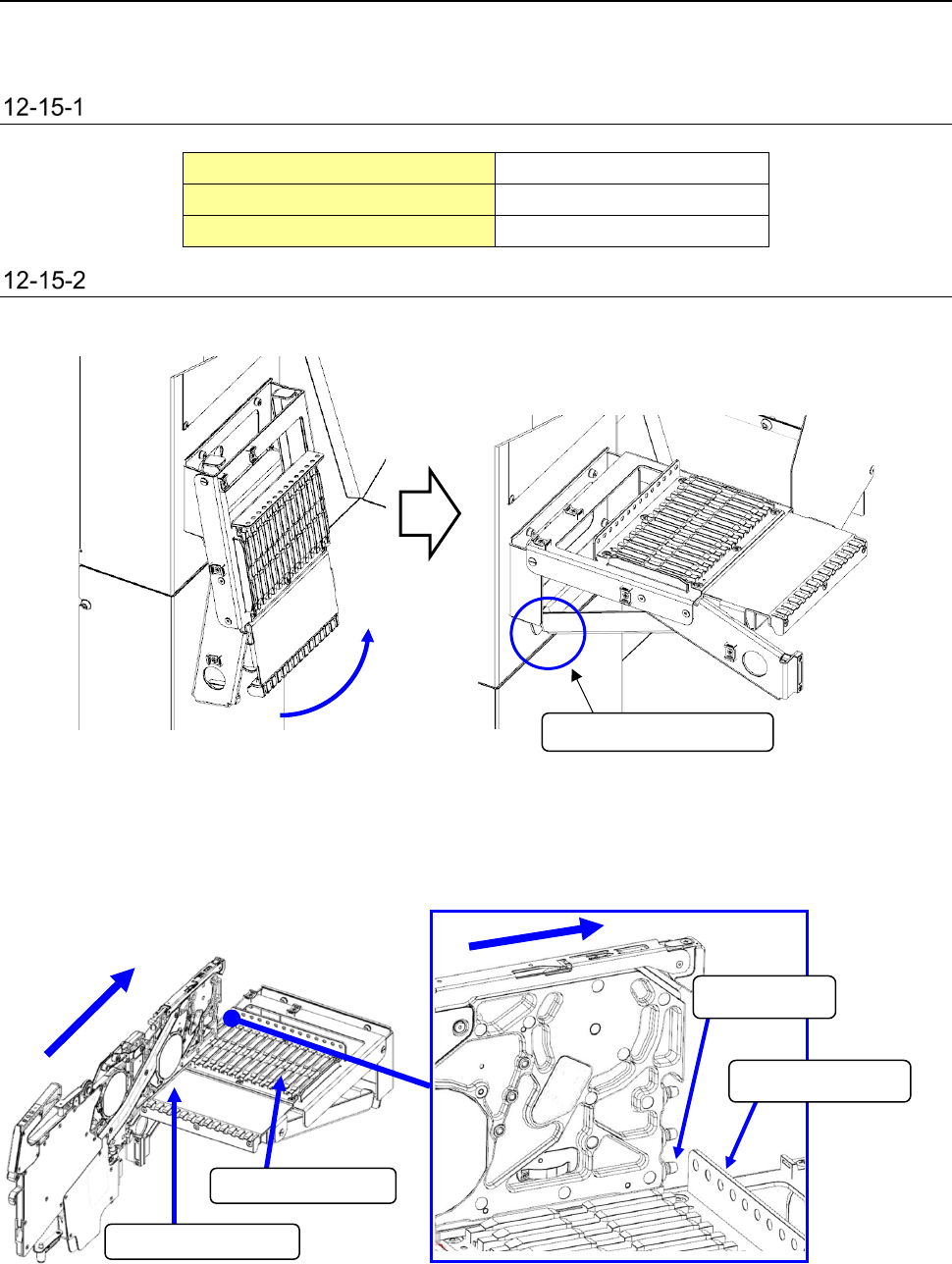

(1) 打开折叠的安装编带单元，使收起的支架前端抵住主机盖罩侧的橡胶部后进行固定。
(2) 用手紧握编带供料器的把手部，用另一只手托住供料器下部，同时将 RF 系列电动式供料器的滑
轨插入导轨中。
(3) 操作供料器的解锁拉杆，在导针抵住定位盘的位置夹紧供料器。供电时，请在左端的通道上安装
供料器。
抵住支架前端
滑轨
导轨
导针
定位盘
