第 2 部 功能 详解篇 第 10 章 设备 运行信息 10 - 15 10 -3- 6 轴运行信息 选择 主菜单 的 [ 机器 ] － [ 轴 运行信息 ] 后，显示 轴运行 信息画面。 (1) 轴运行信息 No. 项目 内容 1 X 轴总移动距离 X 轴的移动距离累计 。 2 Y 轴总移动距离 Y 轴的移动距离累计 。 3 ZA 轴总移动距离 ZA 轴的移动距离累计 。 4 Z 轴总移动距离 各 Head 的 Z 轴移动距离累计。 …
第 2 部 功能详解篇 第 10 章 设备运行信息
10-14

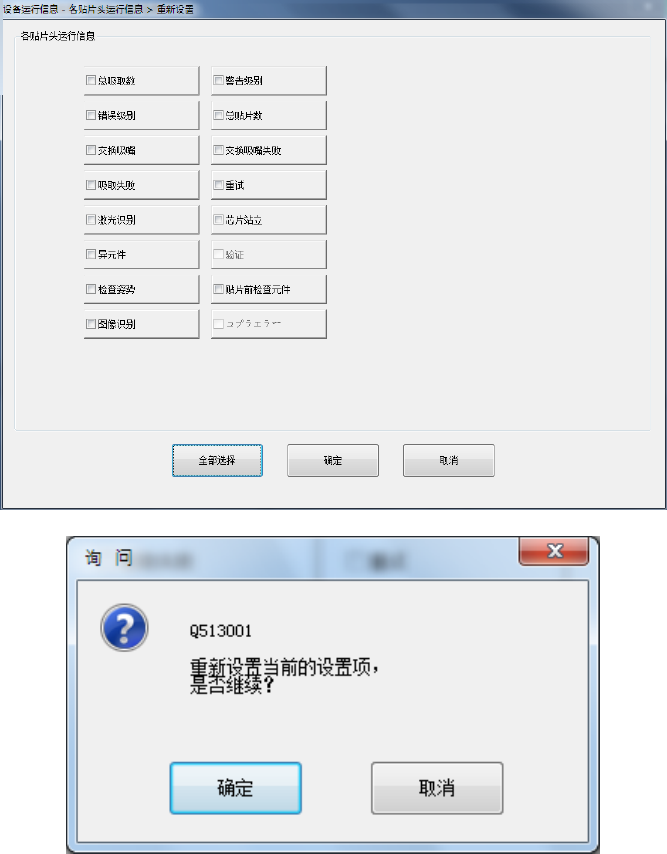

(4) 重新设置
按下[重新设置]按钮或主菜单的[初始化]－[重新设置]后，显示以下画面。
可清除一览中的特定内容或所有内容。
・ 点击[全部选择]按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按[确定]后，显示重新设置询问信息画面。
・ 在重新设置询问信息上按[确定]时，组（LF、LR 或 RF、RR）内所有贴片头对象项目即被重新
设置，关闭画面。
・ 点击[取消]按钮，则数据不被重新设置，画面仍显示原来的数据。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-15
10-3-6 轴运行信息
选择主菜单的[机器]－[轴运行信息]后，显示轴运行信息画面。
(1) 轴运行信息
No.
项目
内容
1 X 轴总移动距离 X 轴的移动距离累计。
2 Y 轴总移动距离 Y 轴的移动距离累计。
3 ZA 轴总移动距离 ZA 轴的移动距离累计。
4 Z 轴总移动距离 各 Head 的 Z 轴移动距离累计。
5
θ
轴总移动距离（旋转）
各 Head 的
θ
轴移动距离累计。
6 支撑台轴总移动距离 支撑台轴移动距离累计。
7 AWC 轴总移动距离 基板宽度自动调整轴（IN／OUT）移动距离累计。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-16

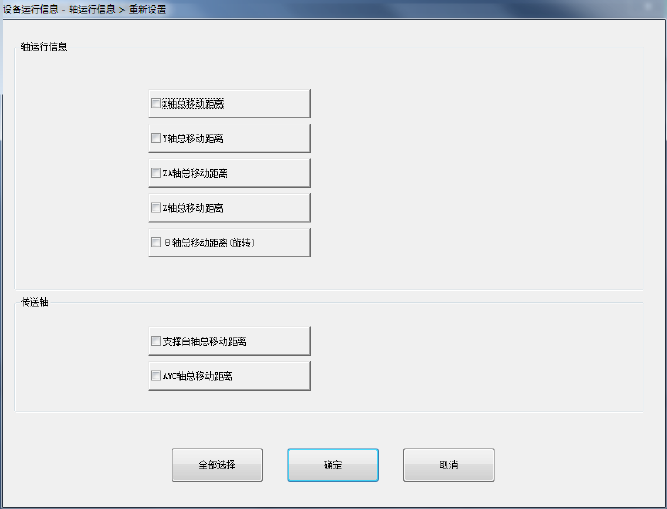

(2) [重新设置]按钮
点击[重新设置]按钮，或点击主菜单中的[初始化]－[重新设置]后，显示如下画面。
可清除一览中的特定内容或所有内容。
·按[全部选择]按钮，可选择所有的复选框。
·点击需要重新设置的项目复选框，按[确定]按钮后，可显示询问信息画面，点击[确定]后，
对象项目都将被重新设置，并关闭画面。
·点击[取消]按钮，则数据不被重新设置，画面仍显示原来的数据。
