第 1 部 基本篇 第 4 章 制作生产 程序 4- 32 4-3- 3 - 6 传送设置 指定有关传送及支撑 台的详细设置。 传送设置由 [ 基 板传送 ] 选项卡、 [ 支撑台 ] 选项卡 构成。 （ 1 ） 基板传送画面 选择「基板数据」各 画面 左下的 「传送设置」选 项卡，即显示如 下画面。 「基板设置」选项卡 由“传送基本设置”、“传 送马达速度控制 ”、“ 选项 ”、“ 其他” 组构 成 。 1) “传送基本设置”组 ① …
第 1 部 基本篇 第4 章 制作生产程序
4-31
7mm
7mm
10mm

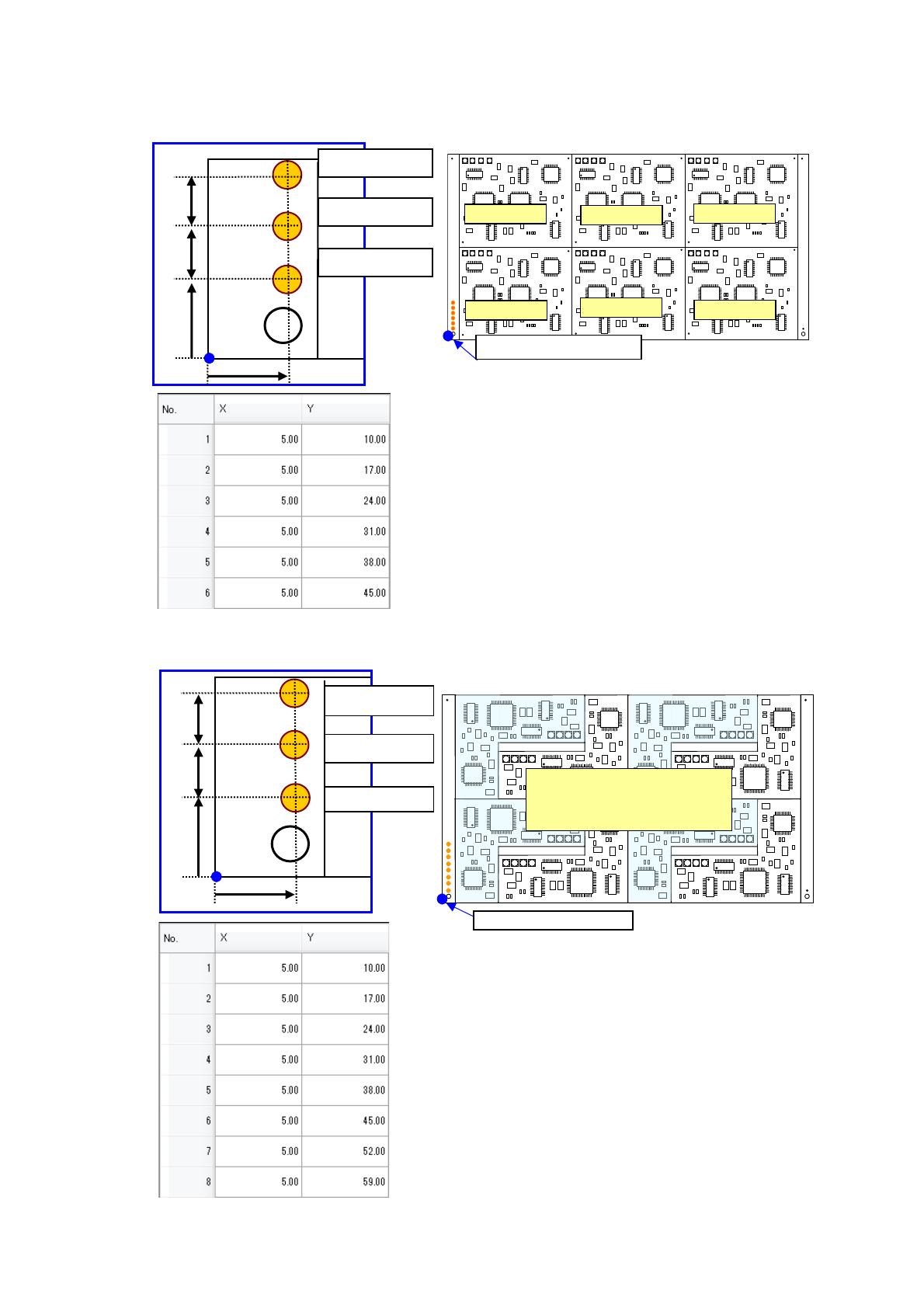

◆ 矩阵电路板
从基准电路开始沿 X 方向间距/Y 方向间距作为电路的顺序。
◆ 非矩阵电路板
按照电路配置中设定的电路顺序。
电路 No.1
电路 No.2
电路 No.3
电路 No.4
电路 No.5
电路 No.6
基板位置基准(基板原点)
对应电路 No.3
对应电路 No.2
对应电路 No.1
5mm
对应电路 No.1
对应电路 No.3
5mm
10mm
7mm
7mm
对应电路 No.2
顺序，按照电路配置 No。
基板位置基准（基板原点）
第 1 部 基本篇 第4 章 制作生产程序
4-32
4-3-3-6 传送设置
指定有关传送及支撑台的详细设置。
传送设置由[基板传送]选项卡、[支撑台]选项卡构成。

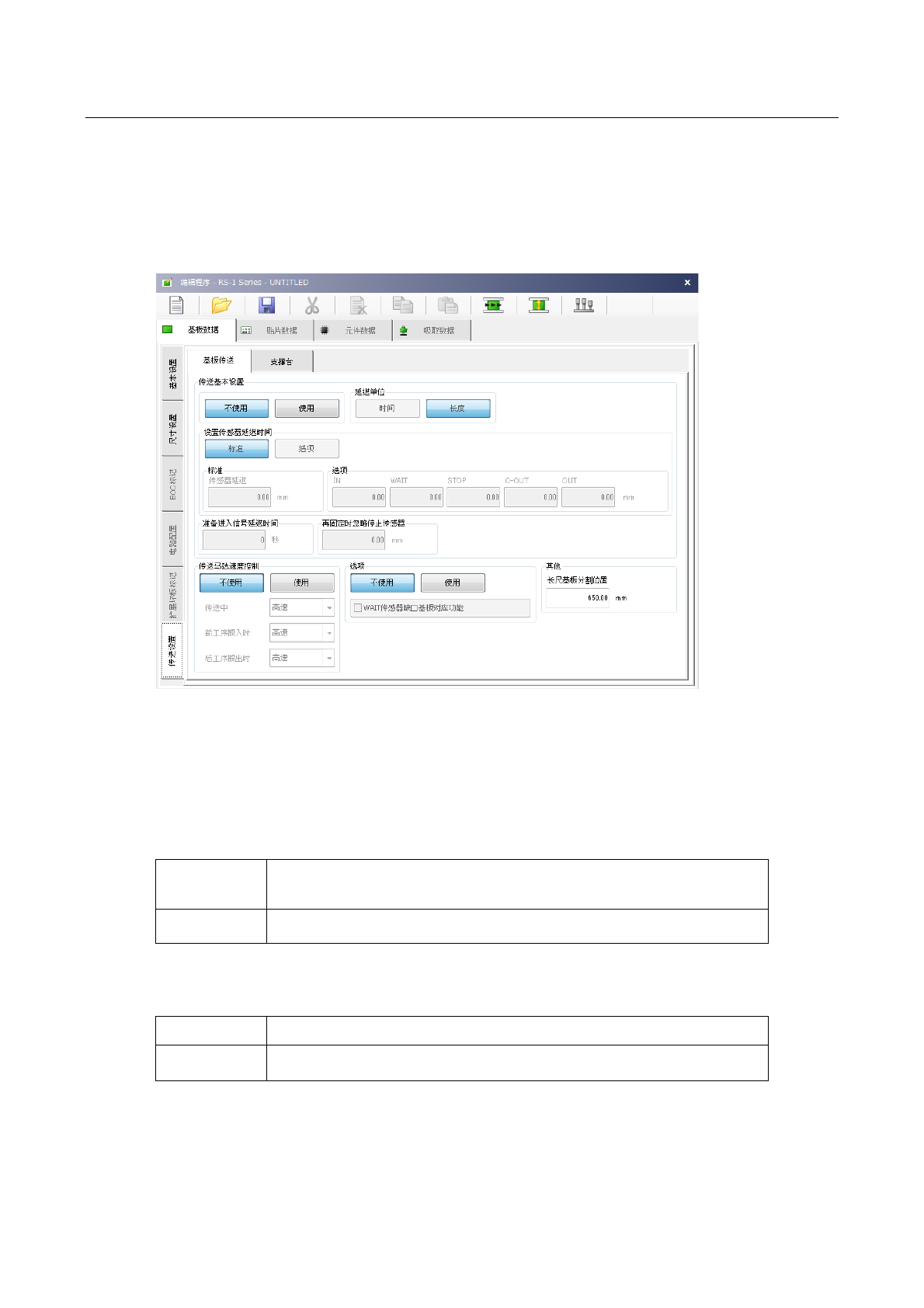

（1） 基板传送画面
选择「基板数据」各画面左下的「传送设置」选项卡，即显示如下画面。
「基板设置」选项卡由“传送基本设置”、“传送马达速度控制”、“选项”、“其他”组构成。
1) “传送基本设置”组
① 不使用/使用
选择是否使用传送基本设置中所设置的内容。
[不使用]
不使用在传送基本设置中设置的内容时，请选择此项。
按主机设置的内容运行。
[使用] 要使用在传送基本设置中设置的内容时，请选择此项。
② 延迟单位
从时间（ms:1/1000 秒）、长度（mm）中选择基板传送传感器延迟的设置值的单位。
[时间] 延迟时间设置值的单位为时间（ms:1/1000 秒）时，请选择此项。
[长度] 延迟时间设置值的单位为长度（mm）时，请选择此项。
第 1 部 基本篇 第4 章 制作生产程序
4-33
③ 设置传感器延迟时间
选择是使各传送传感器的延迟时间都一致、还是要进行个别设置。
[标准] 要使各传送传感器的延迟时间一致时，请选择此项。
[选项] 要个别设置各传送传感器的延迟时间时，请选择此项。
选择“标准”时，下侧的「标准」传感器延迟有效，
选择“选项”时，在「选项」中设置的各传感器延迟时间有效。
④ 标准
在“设置传感器延迟时间”中选择“标准”时，要设置延迟时间或长度｡
可设置的值为 0～2500（ms）、 0～1000（mm）。
⑤ 选项
在“设置传感器延迟时间”中选择“选项”时，要分别设置 IN 传感器、WAIT 传感器、STOP 传感器、
C-OUT 传感器、OUT 传感器的延迟时间或长度。
可设置的值为 0～2500（ms）、 0～1000（mm）。
⑥ 准备进入信号延迟时间
通常 Ready IN 信号（从后工序输入的接受基板搬出信号）为 ON 时，将不停止基板，而向下一
个工序送出。
但若设置了此项延迟时间后，当 OUT 传感器检测出有基板时，则会先暂停传送，在经过指定的
时间后 Ready IN 信号为 ON，并且马达再次旋转时，才进行基板的搬出。
此项设置对传送速度不相同的机器间的基板交接有效。
此时间是从 OUT 传感器为 ON 后开始计算的时间。
⑦ 再固定时惣略停止传感器
在此设定的是，当供料器浮起等生产故障结束后重新开始生产时，不去除基板就重新夹紧时的滞
后时间或长度。
可设置的值为 0～5000（ms
）、0～200（mm）。
2) “传送马达速度控制”组
① 不使用/使用
选择是否使用传送马达速度控制中设置的内容。
[不使用]
不使用传送马达速度控制中设置的内容时，请选择此项。
按主机端设置的内容运行。
[使用] 使用在传送马达速度控制中设置的内容时，请选择此项。
② 传送中
设置将基板搬入传送到中央缓冲区时的传送速度。
③ 前工序搬入时
对从前工序拉入基板、直至中转完成(IN 传感器变为 OFF)的速度进行设定。
④ 后工序搬出时
对完成贴片后基板向下一个工序传出时的传送速度进行设置。
