第 2 部功能详解篇第 12 章选项组件 12 - 19 高度的确认在 M TS 的第 1 段上安装托盘垫。返回原点操作后，依次点击机器设置＞位置设置＞ MTS 安装位置偏移量，按下 [ 测定 ] 按钮。拉出托盘垫，自动测定高度。反复执行测定 ⇔ 调节器的高度调整，确认画面使测定位置 1 ～ 3 的高度为 - 10.00 ～ - 9.00m m 。调整完成后，旋紧调节器的螺母将高度予以固定。・ …

第 2 部功能详解篇第 12 章选项组件

12-18

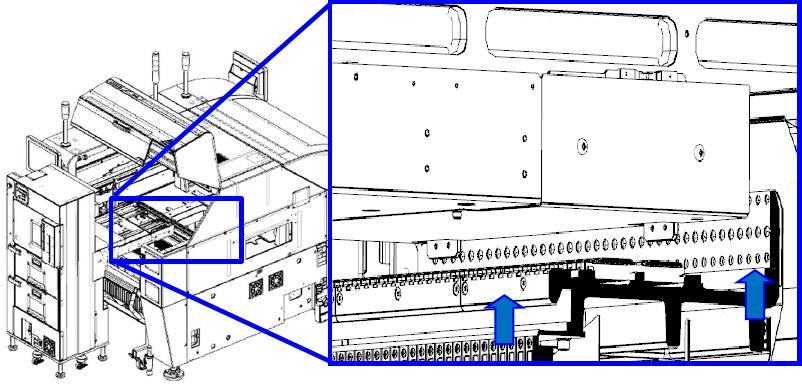

3) 压靠在主体的止动送料器

第 2 部功能详解篇第 12 章选项组件

12-19

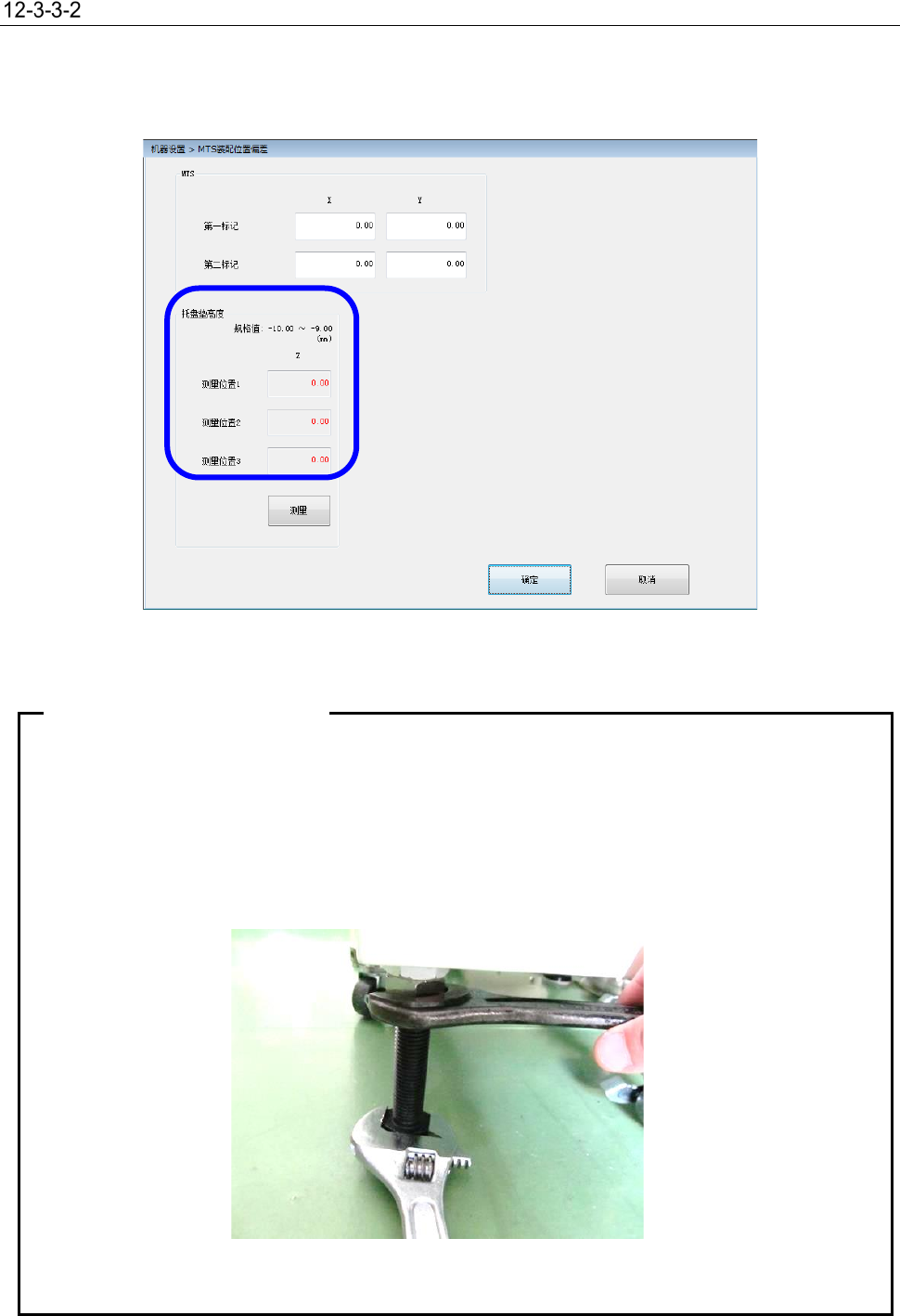

高度的确认

在 MTS 的第 1 段上安装托盘垫。返回原点操作后，依次点击机器设置＞位置设置＞MTS 安装位置偏

移量，按下[测定]按钮。拉出托盘垫，自动测定高度。反复执行测定⇔调节器的高度调整，确认画面

使测定位置 1～3 的高度为-10.00～-9.00mm。

调整完成后，旋紧调节器的螺母将高度予以固定。

・调节器每转 1 圈则高度变化 2.5mm。

・由于调节器的螺丝有遊隙，用螺母将调节器固定时请注意以下事项。

① 考慮到遊隙，Z 高度定为 -9.15mm 前后

② 旋紧固定用螺母时，高度调整用螺母也要用扳手卡住，以防止调节器旋转。

・设置脚轮、调节器时要 4 个均衡地转动。

・设置完成后，把 RF08AS 插入后侧 14 号通道，如没有干渉就是正确的位置。并且，请关

闭安全护罩，检查与 TR8SR 主体有无干渉。

 水平调整操作的提示

第 2 部功能详解篇第 12 章选项组件

12-20

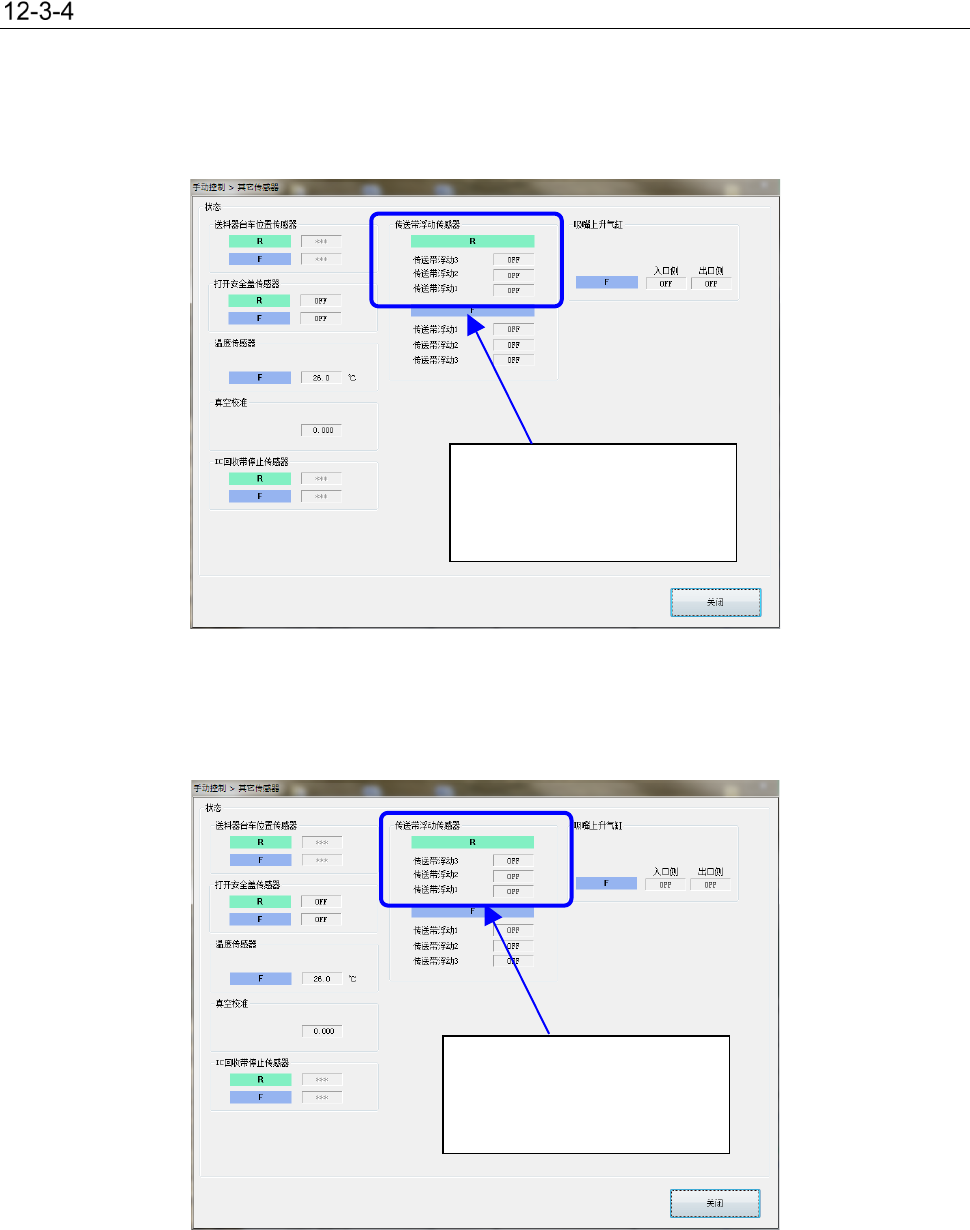

传感器的检查（选择 TR8SR 时）

请向手动控制＞其他＞其它传感器转移，使用 RF08AS 进行以下作业，以检查后侧传送带浮起传感

器的动作状况。

・故意打开供料器压盖，检查向台架插入时传感器是否变为 ON。

・要检查一下，在供料器压盖正常关闭的状态下从台架拔出供料器时，能否在传感器 OFF 状态不

变的情况下拔出。

传送带浮起传感器

・当检知时为“ON”

・当未检知时为“OFF”

传送带浮起传感器2・3

・当检知时为“ON”

・当未检知时为“OFF”
