第 1 部 基本 篇 第 3 章 维护 3- 41 真空泵分解图 No. 名称 No. 名称 1 内六角螺栓（ M6×95 ） 8 根 10 气缸密封圈 2 泵头盖 1 11 气缸 3 连接管 12 内六角螺栓 （ M 8×20 ） 4 Ｏ环 P- 10 13 碗型密封圈 压板 5 泵头盖 2 14 碗型密封圈 6 密封圈 15 连杆 7 阀挡板 8 吸排气阀 9 气缸板
第 1 部 基本篇 第 3 章 维护
3-40
●更换碗型密封圈
1) 拆下气缸。
2) 拆下内六角螺栓(M8×20)。
3) 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4) 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)关闭。
※ 盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭
盖（罩），参照各部位的更换步骤操作。

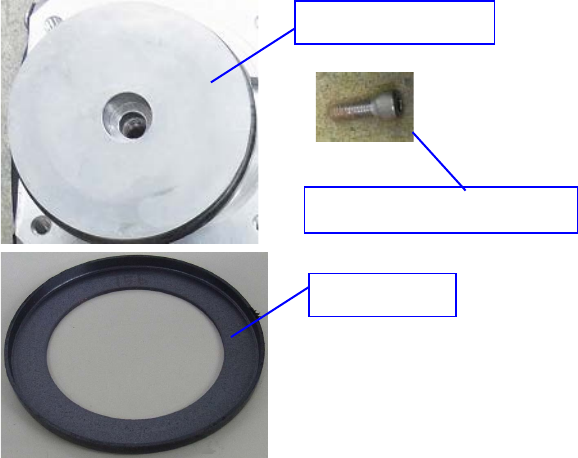

碗型密封圈压板
内六角螺栓(M8×20)
碗型密封圈
第 1 部 基本篇 第 3 章 维护
3-41

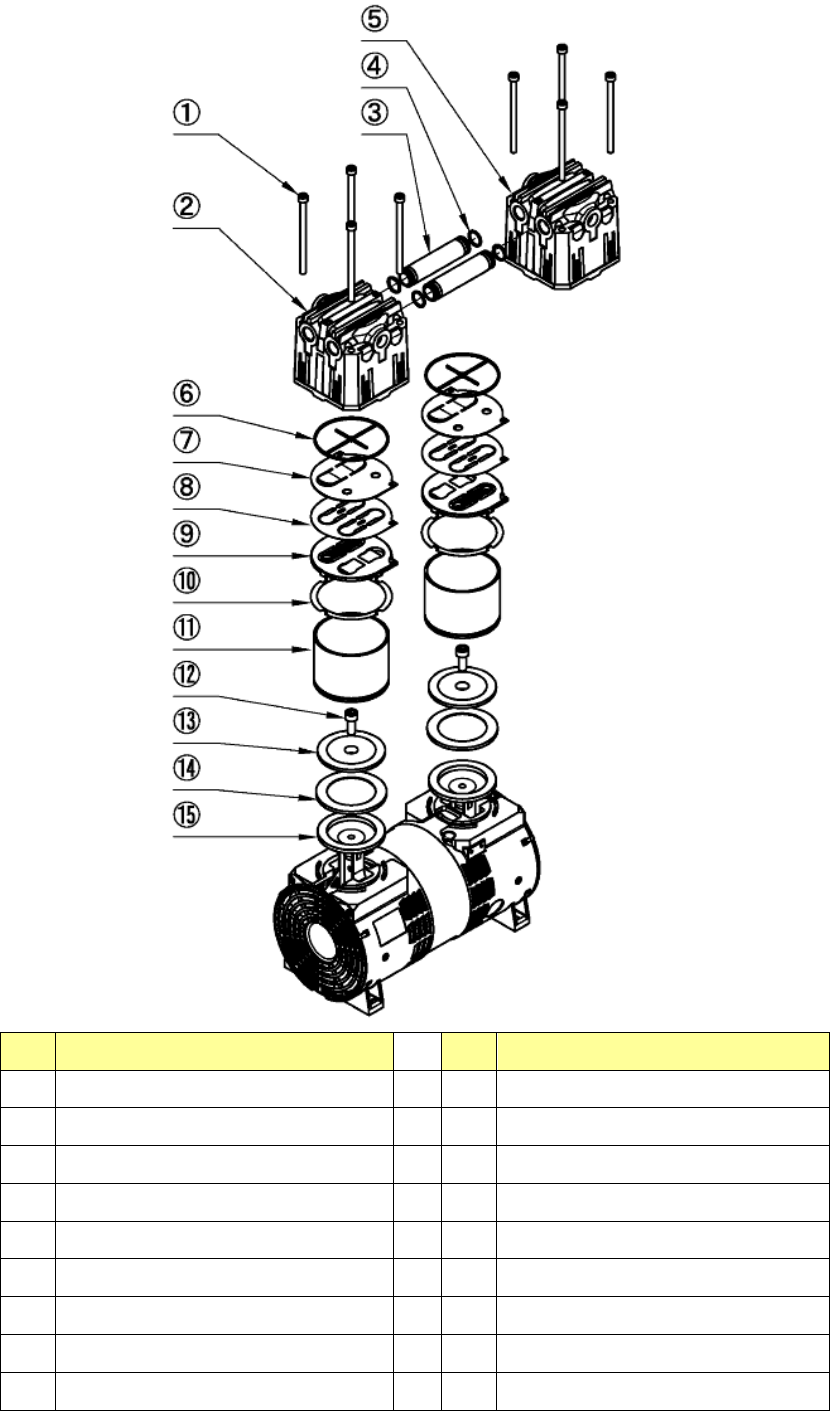

真空泵分解图
No.
名称
No.
名称
1 内六角螺栓（M6×95）8 根 10 气缸密封圈
2 泵头盖 1 11 气缸
3 连接管 12 内六角螺栓（M8×20）
4 Ｏ环 P-10 13 碗型密封圈压板
5 泵头盖 2 14 碗型密封圈
6 密封圈 15 连杆
7 阀挡板
8 吸排气阀
9 气缸板
第 1 部 基本篇 第 3 章 维护
3-42
●手写笔与长挂钩的更换
5) 从悬挂孔上取下长挂钩。
6) 从长挂钩的环上取下手写笔，更换为新的手写笔或者长挂钩。
7) 在悬挂孔上安装长挂钩。
8) 对选购项的背面显示器，仅悬挂孔的位置不同，手写笔与长挂钩均相同。
悬挂孔
环
手写笔
