第 2 部 功能详解篇 第 12 章 选项组件
12-136
机器结束时
本体关机时，对已完成吸嘴 ID 登录且被分配的吸嘴，保存其吸嘴运行信息文件。
本体关机时，有时显示以下的信息。
此时，无法将关机前的吸嘴运行信息保存在文件中，请选择是否选择继续执行关机。
选择[是]，则关机。
保存失败的吸嘴运行信息不会保存在文件中，因此在下一次启动时返回以前的状态。
选择[否]时，不执行关机。用文本文件显示保存失败的吸嘴运行信息文件的文件名，请排除该文件保
存失败的原因。
有可能是由于以下原因。
(1) SSD 的容量不足
请删除或移动不需要的文件，确保 D 驱动器的容量。
(2) 文件属性为读取专用
文件为读取专用时无法写入，所以请解除读取专用状态。
(3) 启动时读入文件失败
此时，请排除读入文件失败的原因。
(4) SSD 故障
发生不属于上述(1)～(3)的错误时，可能为 SSD 故障。
请与敝公司的售后服务负责人取得联系。
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-137
12-18 R-ATC 板
为 RS-1R 时，取代 ATC 单元安装 R-ATC 单元。
R-ATC 单元滑动板部的构造可进行更换，根据所使用的吸嘴可以更换滑动板。
滑动板准备了以下两种。标准板为标准装配。
・标准板 (ATC0001)：RS-1 的 ATC 单元和孔的配置相同
・选项板 (ATC0002)：有可以安装超大型单吸嘴的 ATC 孔

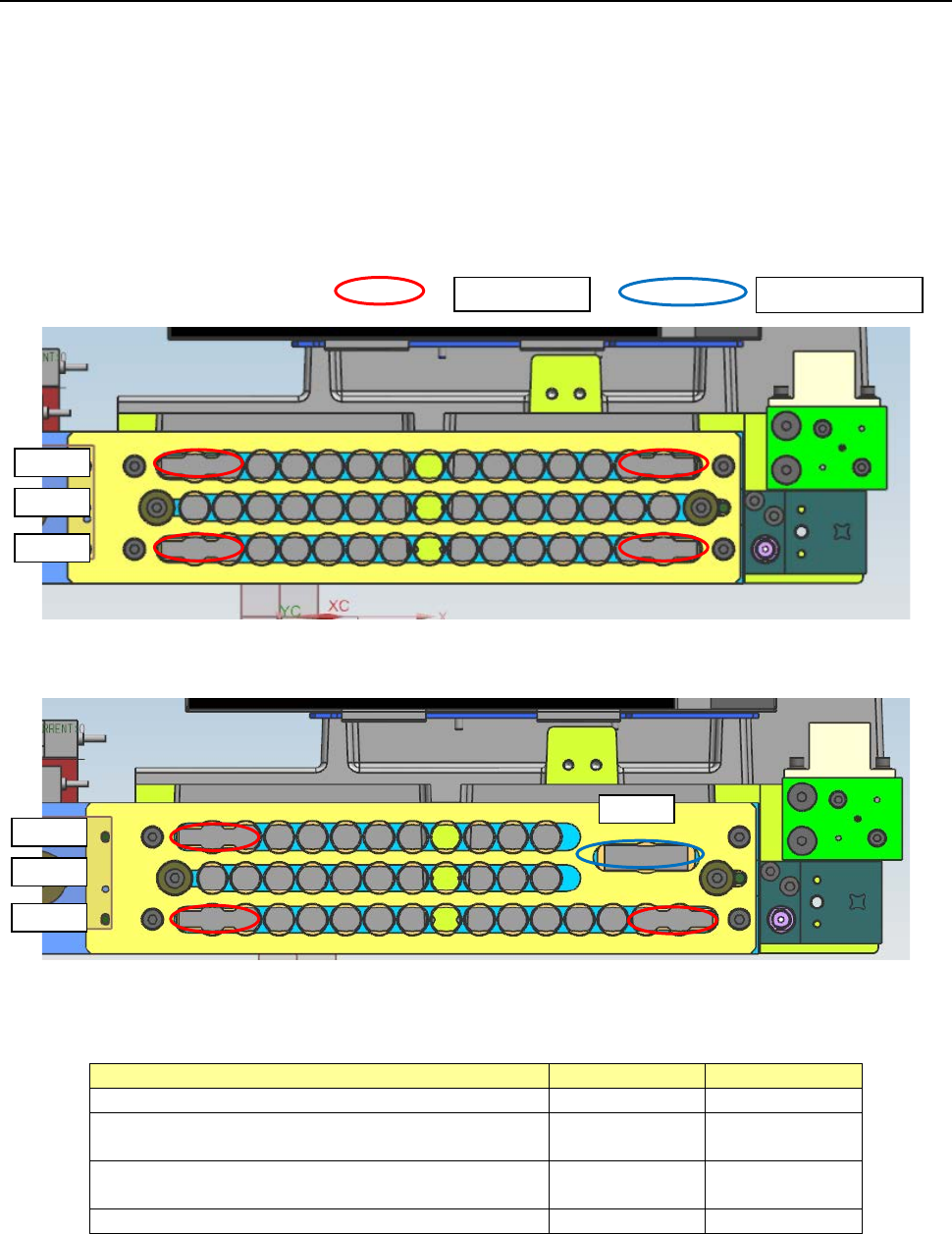

板的形状如下所示。
【标准板】
【选项板】
滑动板每个孔的数量如下所述。
吸嘴孔的种类
标准板
选项板
小型吸嘴孔 长边最长 10mm
41
34
大型吸嘴孔 长边最长 23mm
(
※
1)
4 3
超大型单吸嘴孔 长边最长
30mm
(※2)
0 1
总计
45
38
※1 大型吸嘴孔内可以安装小型吸嘴。
※2 超大型单吸嘴孔内小型吸嘴和大型吸嘴均可安装。
1～15
16
～
30
31～45
1～15
16～26
27
～
37
38
大型吸嘴孔
超大型单吸嘴孔
第 2 部 功能详解篇 第 13 章 程序补充
13-1
第
13
章
程序补充
13-1 元件尺寸图例
方形芯片·方形芯片（LED）
圆筒形芯片（Melf）
铝电解电容
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
引脚长度
引脚宽度
＋侧
－侧
＋
