第 1 部 基本篇 第 1 章 装置概要 1- 13 ● 电动式供料器用台架 的各部分名称 把电动式供料器沿着 导轨①插进去，顶 住固定块②， 定位。 安装电动式供料器 ETF 的位置，请参见位 置标签③。 台架标记④，是用于 校正台架位置及姿势的标记 。 ① 导轨 ③ 位置标签 ⑤ 定位销 ② 固定块 ④ 台架标记 ⑥ 台架基座 ② ④ ⑤ ① ⑥ ③ ④ ⑤
第 1 部 基本篇 第 1 章 装置概要
1-12

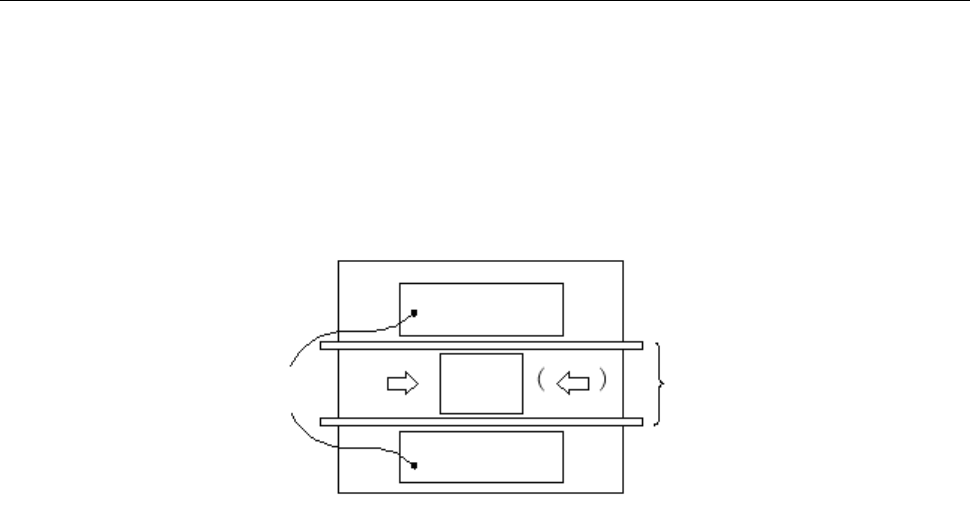

1-2-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有 2 个供料器台架，供给方式因元件的包装方式(带式、托盘)
而不同。
带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器。
托盘元件由托盘支架或矩阵托盘更换器、矩阵托盘服务器供给。
托盘支架及矩阵托盘服务器可安装在后侧。
当您使用
统一更换台车（可选），卸下或插入来自贴片机体内的送料器，可以脱机设置。
* 向右流动时的状态。（ 如果向左流动，IN 和 OUT 相反。）
供料器台架
基板传送部分
后侧
基板
前侧
第 1 部 基本篇 第 1 章 装置概要
1-13

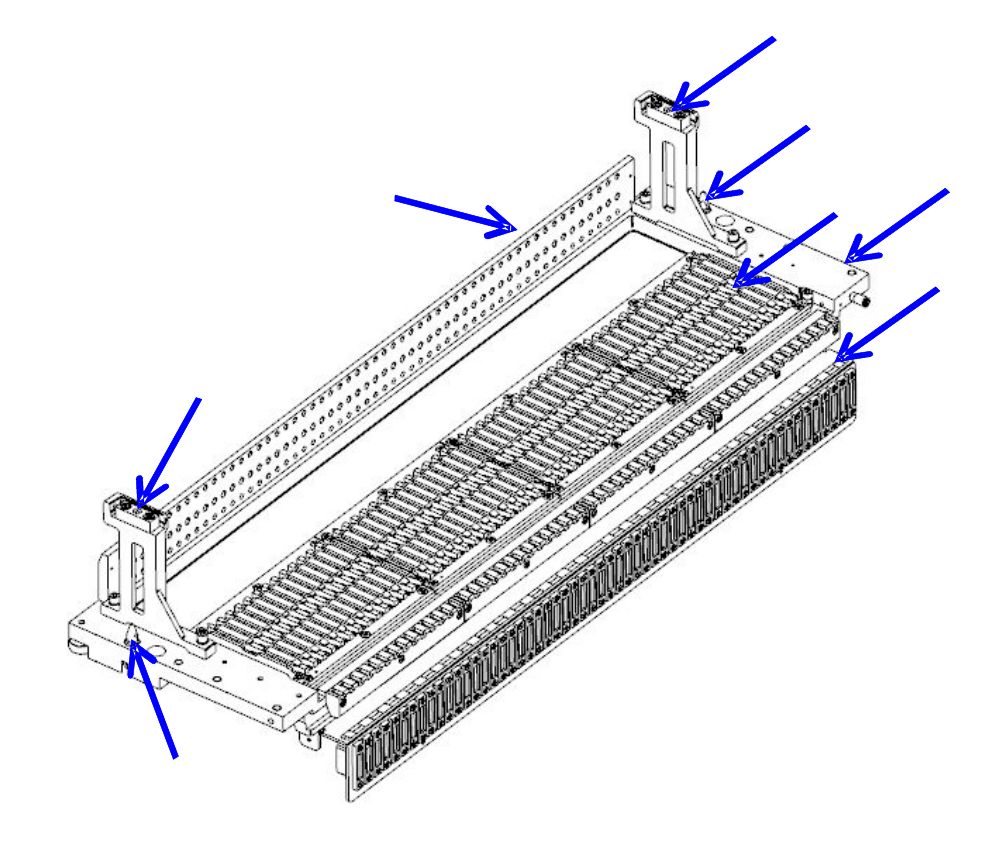

● 电动式供料器用台架的各部分名称
把电动式供料器沿着导轨①插进去，顶住固定块②，定位。
安装电动式供料器ETF的位置，请参见位置标签③。
台架标记④，是用于校正台架位置及姿势的标记。
①
导轨
③
位置标签
⑤
定位销
②
固定块
④
台架标记
⑥
台架基座
②
④
⑤
①
⑥
③
④
⑤
第 1 部 基本篇 第 1 章 装置概要
1-14
● 电动式供料器用统一更换台车的各部分名称
编带卷筒安装在卷筒架①上。
升高E台架②，用定位销③定位。
在准备位置上换挂编带时，把准备连接器④插到ETF一侧的连接器上。
在RF系列电动式供料器的卷筒被安装在电动供料器用卷筒安装台(RF)做。
贴片机运行中，被切断的载带会滞留在垃圾箱⑤内。
①
卷筒架
③
定位销
⑤
垃圾箱
②
E
台架
④
准备连接器
④
③
①
⑤
②
