第 2 部 功能详解篇 第 6 章 通用图像元件
6-14
6-3-2 「元件查看器」的使用方法
从元件要素组选择列表中选择元件要素组，或用跟踪球点击要选择的元件要素组，则选中的元件
要素组显示为蓝色，首元件要素显示为黄色。
■
工具栏
※1
：请注意，如果在「
元件查看器
」中以从下面看到的图像来显示用表面定义的元件要素，或
以从表面看到的图像来显示用背面定义的元件要素，则有可能看不到元件要素。
退出
：关闭察看器。
仰视图：
显示从下面所看到的元件的图像。※1
俯视图
：显示从上面所看到的元件的图像。※1
缩小
：点击图标，则按 10%的比例缩小。
放大
： 点击图标，则显示为图标按下状态。
在画面上点击，则以 10%的比例放大。
在元件数据中输入的元件外形(含引脚)
表示元件中心的十字线
被选中的元件要素组的首元件
要素坐标
元件要素组选择一览表
工具栏
选中的元件要素组
首元件要素
第 2 部 功能详解篇 第 6 章 通用图像元件
6-15
◇球：
为了在红色圆形(涂色)
中表现出立体感，在右
上部标有白色的点。
◇平面：
用绿色的圆形或正方形
来表示。
◇列：
用淡蓝色的圆形或正方
形来表示。
6-3-3 按元件类型区分「元件查看器」画面示例
(1) 外部引脚、内部引脚
(2) 球、平面（Land）、列
球、平面（Land）、列采用各不相同的颜色显示。
(3) 标记
用虚线的圆或正方形来显示。
◇外部引脚：
红色长方形的
中心部分有绿色
的斑块。
◇内部引脚：
红色长方形，
前端有绿色的斑块。
or
红色
绿色
引脚
标记
or
第 2 部 功能详解篇 第 6 章 通用图像元件
6-16

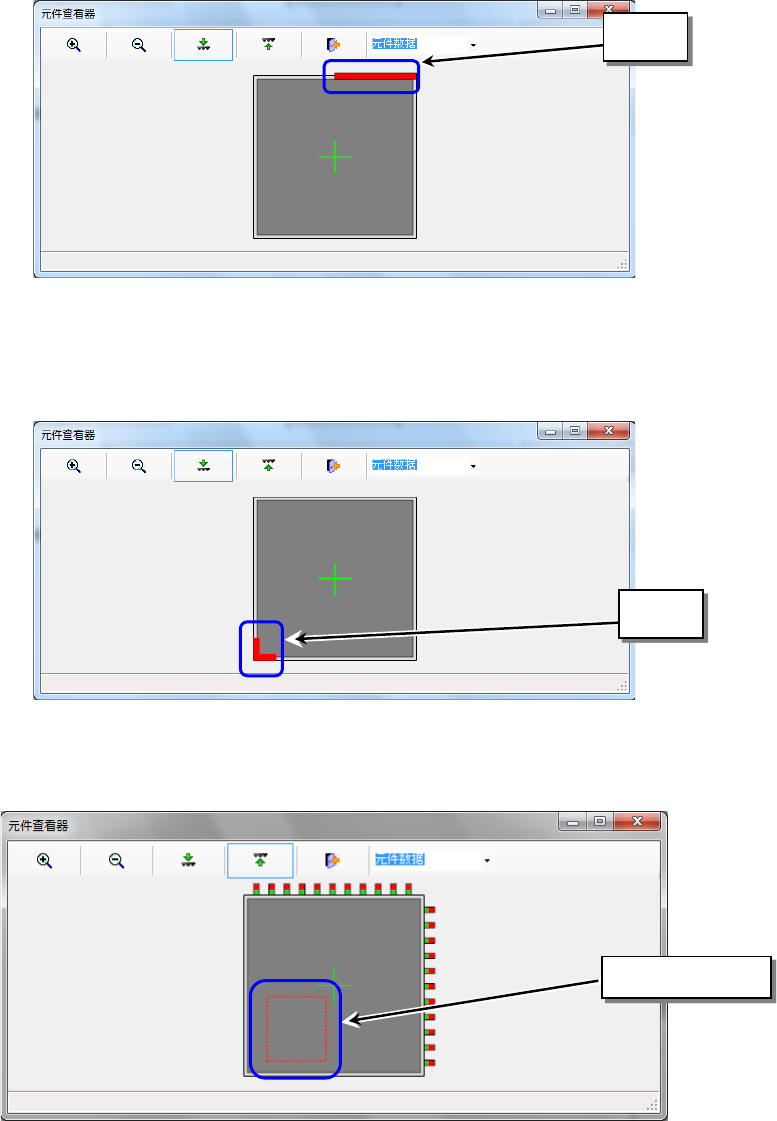

(4) 边
用红色的线来显示。
(5) 角
角元件要素用红色来显示。
(6) 用户定义
用户定义要素用红色显示。
角
边
用户定义
