第 2 部 功能详解篇 第 12 章 选项组件
12-127
装置运行信息

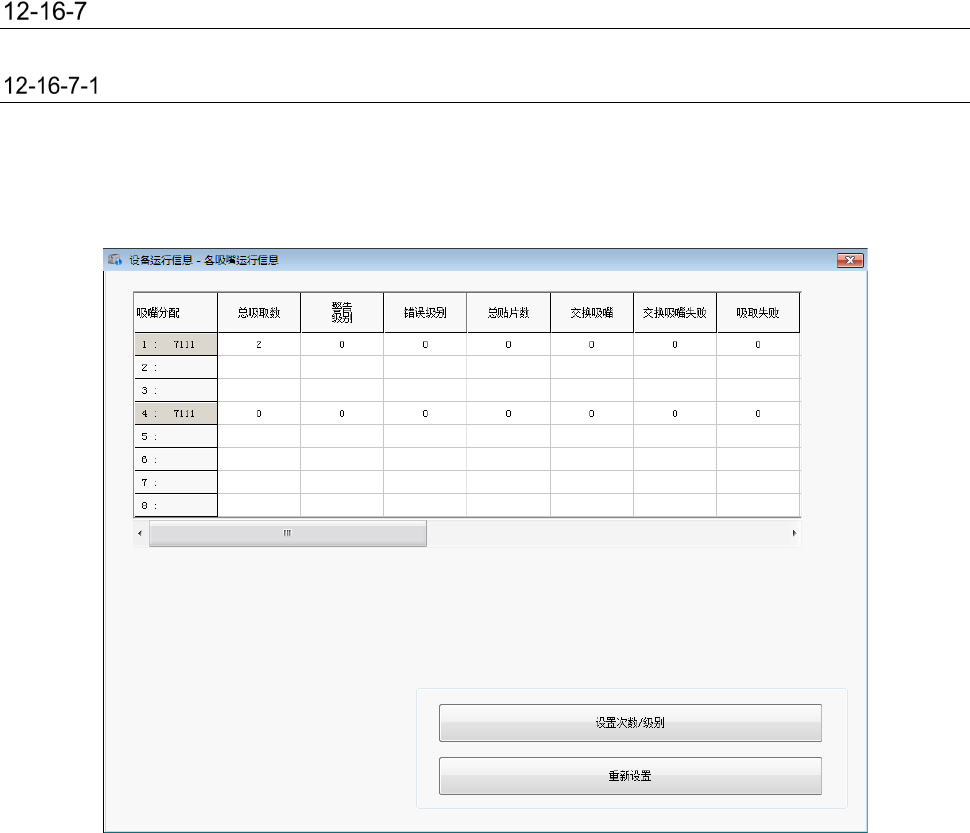

各吸嘴运行信息
通过 ATC 编号、吸嘴号管理吸嘴运行信息。在[使用单元]-[Head]页面上将「手动吸嘴」功能设定为
使用，则各吸嘴运行信息的画面如下所示。
显示 Head 数量相应的吸嘴运行信息。
第 2 部 功能详解篇 第 12 章 选项组件
12-128
程序编辑
元件数据
在[使用单元]-[Head] 页面上将「手动吸嘴」功能设定为使用，则元件数据选择的吸嘴的默认值设为
手动吸嘴。
测定・检查
请在开始实施单独、连续检测、速度确认等操作之前，事先手动安装吸嘴。
示教
请在开始所使用 Head 的示教之前，事先手动安装吸嘴。
优化选项
在[使用单元]-[Head] 页面上将「手动吸嘴」功能设定为使用，则［优化选项］-［分割选项］-［使用
吸嘴］仅可以选择［使用固定吸嘴］。不能通过优化进行自动配置。
吸嘴布局
在[使用单元]-[Head] 页面上将「手动吸嘴」功能设定为使用，则不显示吸嘴布局。
第 2 部 功能详解篇 第 12 章 选项组件
12-129
生产
生产动作
在[使用单元]-[Head] 页面上将「手动吸嘴」功能设定为使用，则无法由手动吸嘴以外吸嘴的生产程
序进行生产。
在开始生产之前，请在机器设置进行吸嘴配置。
生产辅助
12-16-9-2-1 支援准备
在[使用单元]-[Head] 页面上将「手动吸嘴」功能设定为使用，支援吸嘴设置画面如下所示。显示出
生产程序的吸嘴配置和实际贴片头上的吸嘴配置。存在差异时显示为红色。
12-16-9-2-2 通用图形元件方向检查
在开始通用图形元件方向检查之前，请事先实施吸嘴的手动安装。
12-16-9-2-3
激光高度检查
在开始激光高度检查之前，请事先实施吸嘴的手动安装。
