④ 废弃元件
对在定心时发生识别错误，或引脚悬浮检查时发生错误的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
下拉列表的项目
内容
废弃盒 ・全部元件均可选择。
长边、短边、高度在 15mm 以内的元件为小型废弃盒
长边 180mm、短边在 35.5mm 以内的元件为中型废弃盒
长边 80mm、短边在 50mm 以内的元件为大型废弃盒
除此以外的元件为特大废弃盒
在上述废弃盒中使用相应的最小废弃盒。
放回托盘
・包装选择为托盘时，可选择此项。
IC 回收带 ・可选择图像定心的元件，可以选择。
但元件高度超过 6mm 时，不能选择。
元件保护 ・全部元件均可选择。
⑤ 输送速度
设置电动式供料器的间距输送速度。
要变更输送速度时，设置选择“使用”，从下拉列表中选择“高速”、“中速”、“低速”。
如果因供料而导致空洞（Cavity）内的元件倒下，有可能通过改变速度能够抑制。
⑥ 接缝传感器
设置是否使用电动送料器(RF)的接缝传感器。
是否使用
内容
使用
(默认)
如果可以使用接缝传感器就使用。
但当机器设置的“不要使用接缝传感器”为 ON 时，则不使用接缝传
感器，与元件数据的设置无关。
不使用 即使可以使用接缝传感器也不使用。
第 1 部 基本篇 第4 章 制作生产程序
4-56
2) 料管的输入方法

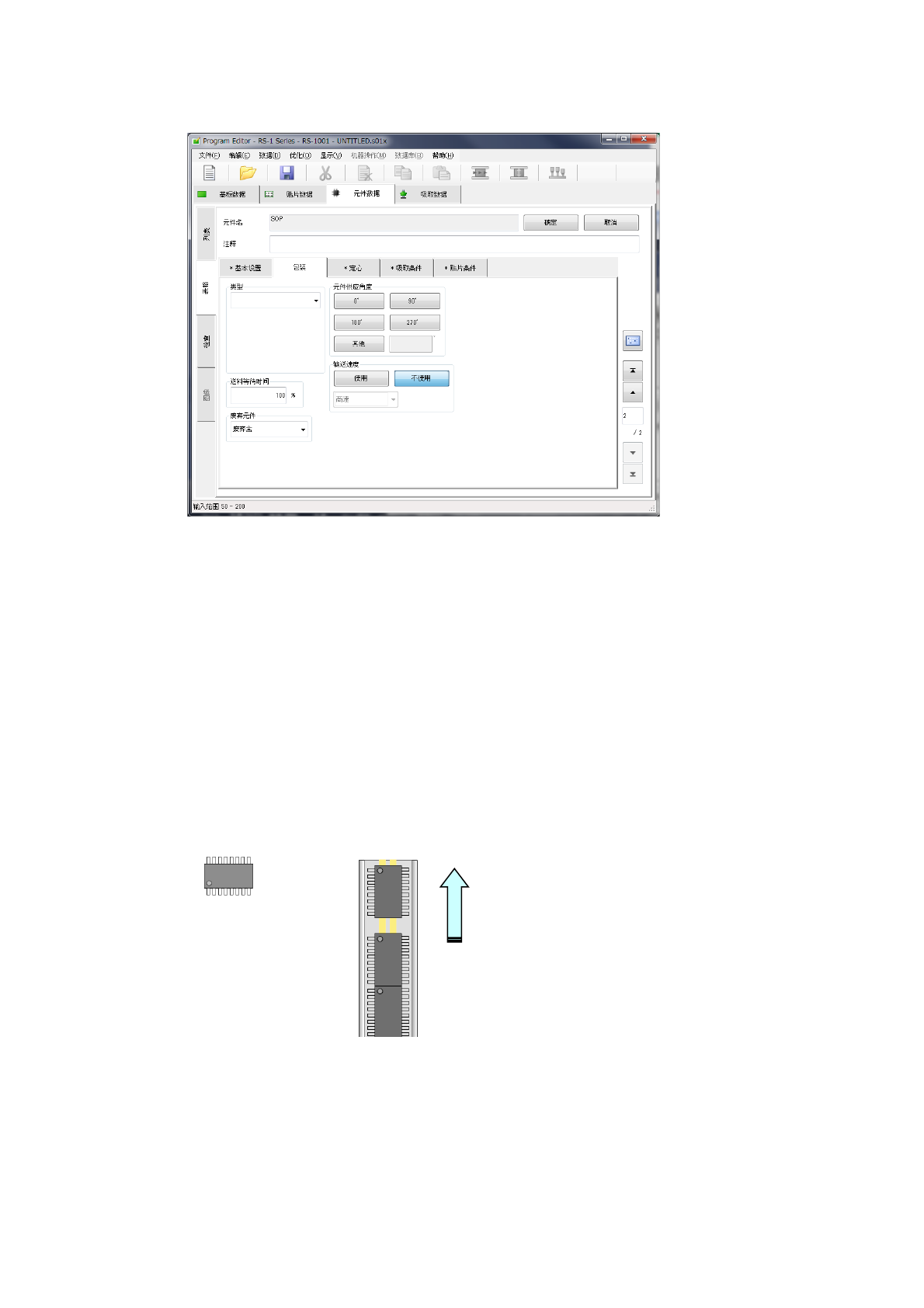

① 类型
选择料管类型。
② 供料等待时间
相对于吸取元件后到可以吸取下一个元件的等待时间（各类型的设定值），按照实际等待时间所
占百分比进行设定。
初始值为 100%。
③ 元件供给角度
输入料管供料器上的元件包装相对于 JUKI 元件供给角度 0°倾斜的值。
具体内容请参照 4-3-5-2 (2) 包装 1) 编带的输入方法 的「※JUKI 的元件供应角度定义」。
选择其他时，请在编辑区域输入角度｡(0°～ 359.9875°)
④ 废弃元件
设定在定心识别错误，或者在引脚上浮检查发生错误时的元件废弃方法。
具体内容请参照 4-3-5-2 (2) 包装 (1) 编带的输入方法 的「元件废弃」。
传送方向
定义角度 0°
供给角度 270°
