第 1 部 基本篇 第4 章 制作生产程序
4-136
4-4-1-2 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请在理解本节内容的基础上，设置适于生产程序的优化条件。
从在菜单点击[优化]-[优化]后，可显示优化选项对话框。
优化，需要进行包括“分割选项”的 6 个项目的条件设置。
选择选项卡，可切换各项目的画面。
选项的种类
用途
分割选项 设置分配吸嘴及吸取数据时的优化参照选项。
区域选项 设置可配置供料器的区域。
贴片顺序 设置变换贴片排序时的选项。
机型选项 设置机型的特殊选项。
送料器选项 指定关于供料器配置的选项。
执行优化。
保存设置内容
，关闭画面。
将设置的条件作为默认值登录，从下
次启动将首先显示设置的条件。
使变更的设置无效，恢复为标
准设置(装置的初始值)。
第 1 部 基本篇 第4 章 制作生产程序
4-137

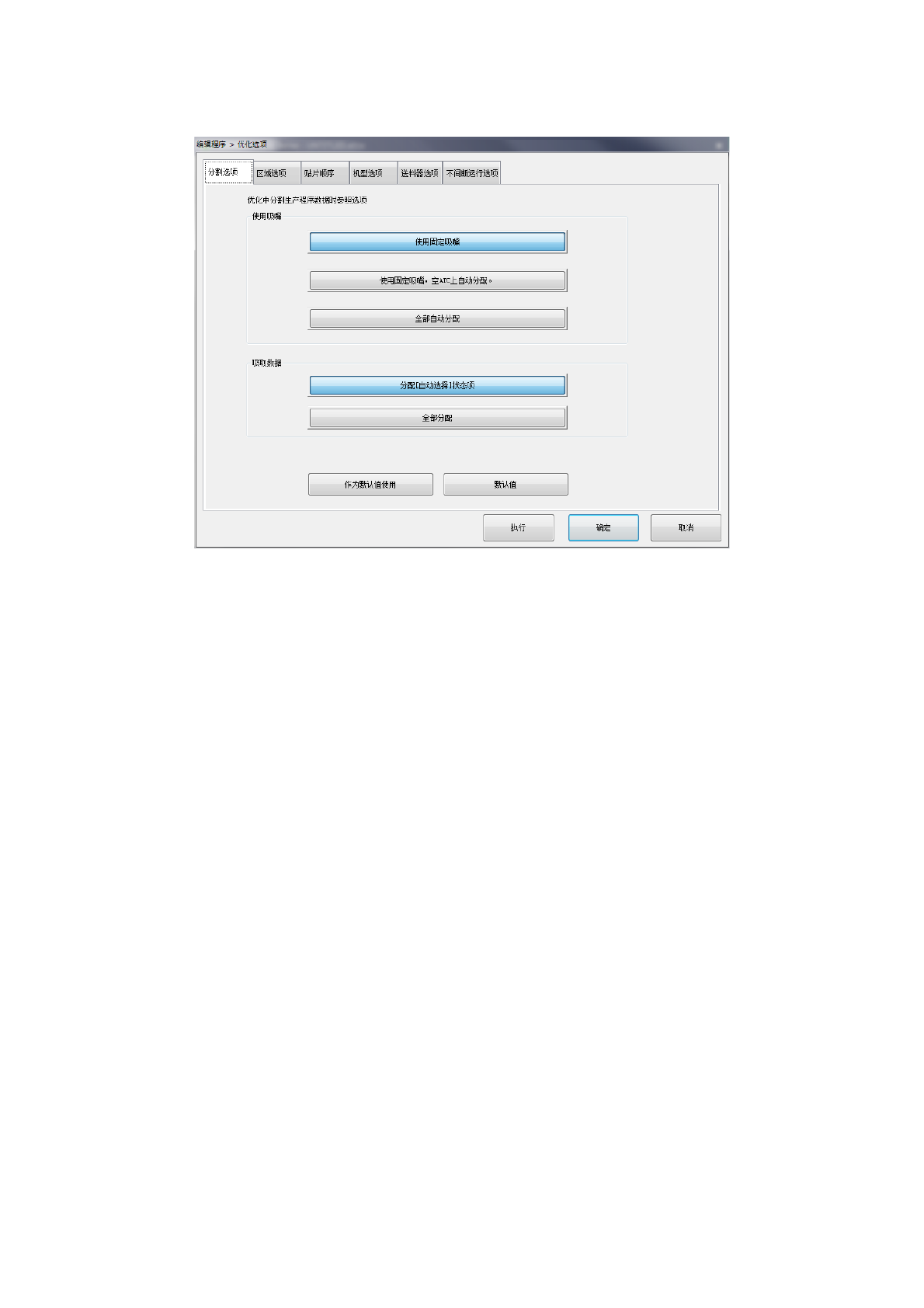

(1) 分割选项
分割程序数据（优化），进行「吸嘴配置」、「供料器配置」设置。
1) 使用吸嘴
选择是用「机器设置」中设置的吸嘴配置，还是优化的吸嘴配置。
a) 使用固定吸嘴：
使用机器设置的吸嘴设置。
直接使用现状的吸嘴配置，此项设置节省准备工作时间，建议多品种小批量生产时选择此项。
b) 使用固定吸嘴、空 ATC 上自动分配：
使用机器设置的固定吸嘴，根据情况可按优化结果把必要的吸嘴追加安排在 ATC 空白部位上。
吸嘴有富余时可选择此项设置，但必须变更机器设置(对被追加的吸嘴)。
c) 全部自动分配：
忽略机器设置的吸嘴设置，对吸嘴配置进行优化。
此项设置，会加快生产速度，但必须进行吸嘴的重新配置或变更机器设置，准备工作要多花
时间。
d) 重新配置吸嘴（再配置）：
使用机器设置的固定吸嘴，优化吸嘴配置。
在无需变更当前的吸嘴数量的情况下进行再配置时可选择此项，但必须进行吸嘴再配置及机
器设置变更，因此有时准备时较费时间。
2) 吸取数据
对吸取数据的“供给”项目已指定供料器分配时，需要选择：是按指定分配、还是忽略指定执行优
化。
a) 分配[自动选择]状态项：
已指定供料器分配的执行既定分配，只对“自动选择”的供料器配置执行优化。
第 1 部 基本篇 第4 章 制作生产程序
4-138
b) 全部分配：
忽略已指定的供料器分配，对全部供料器的分配执行优化。
执行过一次优化后，该优化结果将被反映到吸取数据中。
此后，编辑数据时，若从头开始执行优化时，请选择“全部分配”；
只需进行部分变更和追加时，请选择“分配（自动选择）状态项目”。
(2) 区域选项
指定配置供料器的区域。
有无“后部供给装置”选项，默认的选择状态和能选择的区域不同。
<后部供给装置选项>
有效 ： 全区域～后部优先全部都可以选择。(默认：全区域)
无效 ： 只能选择前部。(默认：前部)
区域
1) 全区域 ：
在整个区域的供料器台架上配置供料器。通常的生产请选择此项。
此种配置对优化无特定的条件限制，有利于保证节拍（速度）。
2) 前 ：仅在前面的供料器台架上配置供料器。
3) 后 ：仅在后面的供料器台架上配置供料器。
供料器可全配置在前面、或全部配置在后面。将供料器预先安装在统一更换台上做好准备，可缩
短下次生产开始的时间，方便操作。但如果要使用的供料器数量不能全部装入一侧的台架内时，
则不能采用。
4) 前面优先：优先为前侧的供料器台架配置供料器。
5) 后面优先：优先为后侧的供料器台架配置供料器。
可以仅为前面或后面优先配置供料器。当某一方的台架内容纳不下要使用的供料器个数时，可以
配置到反侧的台架上。
