第 1 部 基本篇 第 2 章 生产 2- 144 2- 14 -3- 5 检查重夹 在重夹位置按 <ST AR T> 开关，为了继续生产 ，会进行检查。 注意 ・ 在刚刚读入生产程序后的状态下，或在结束 一次生 产画面的状态下，如果 按「不传送基板的生产」再开始生产时， 由于对生产 中断时传送通路的状 态不明确，有可能造 成缺件或误贴片。 ・ 在「不传送基板的生产」中重新夹紧基板时 ，如果 基板过重，重夹可能失 败。 （基…
第 1 部 基本篇 第 2 章 生产
2-143
继续生产
生产动作
传送通道信息
继续生产数据
执行动作
进行
重夹
有基板
有基板
②
没有基板
不可选择
没有信息
③ ※注意
1
没有基板
－
①、错误
基板传人
有基板
有基板
不可选择
没有基板
⑤
没有信息
⑥ ※注意
2
没有基板
－
①
不进行
重夹
有基板
有基板
不可选择（继续生产）
③（生产再开始）
※条件
1
没有基板
③ ※注意
1
没有信息
③ ※注意
1
没有基板
－
①、错误
搬入基板
有基板
有基板
⑥ ※注意
2
没有基板
⑥ ※注意
2
没有信息
⑥ ※注意
2
没有基板
－
①
无数据
重夹
有基板
有基板
②
没有基板
不可选择
没有信息
③ ※注意
1
没有基板
有基板
④、错误
没有基板
①、错误
没有信息
通常生产
搬入基板
有基板
有基板
不可选择
没有基板
⑤
没有信息
⑥ ※注意
2
没有基板
有基板
①
没有基板
①
没有信息
通常生产
注意
注意 1：此种情况下的重夹，因无生产中断时的传送通道信息，
所以重夹后的生产可能出现缺件/误贴片，需要格外注意。
注意 2：此种情况下搬出的基板，因无生产中断时的传送通道信息，
视为传送通道上有上次生产的基板进行动作。
所以搬出的基板容易出现缺件，需要格外注意。
条件 1：继续生产时不能选择[不继续生产]和[重夹]。
在再开始生产时可以选择，但在此种情况下属于无生产中断时的信息
的动作，所以实行后的动作将为「注意 1」的内容。
第 1 部 基本篇 第 2 章 生产
2-144
2-14-3-5 检查重夹
在重夹位置按<START>开关，为了继续生产，会进行检查。
注意
・在刚刚读入生产程序后的状态下，或在结束一次生产画面的状态下，如果
按「不传送基板的生产」再开始生产时，由于对生产中断时传送通路的状
态不明确，有可能造成缺件或误贴片。
・在「不传送基板的生产」中重新夹紧基板时，如果基板过重，重夹可能失
败。（基板尺寸过大或上面已经贴装了大量元件时）
(1) 前次结束时与本次生产时，若是生产条件的顺序（输入顺序与优化顺序）不同时，会显示提示，
要求确认变更顺序。
按［确定］按钮后，开始继续生产。
按［取消］按钮后，返回重夹画面。
(2) 在可继续生产的状态下，选择不继续生产时，会显示提示，要求确认是否删除继续生产文件。
按［是］按钮，删除「继续生产文件」。该「继续生产」不能进行。
按［否］按钮，不删除「继续生产文件」。
但是，本次生产中断时，「继续生产文件」会被覆盖。
第 1 部 基本篇 第 2 章 生产
2-145

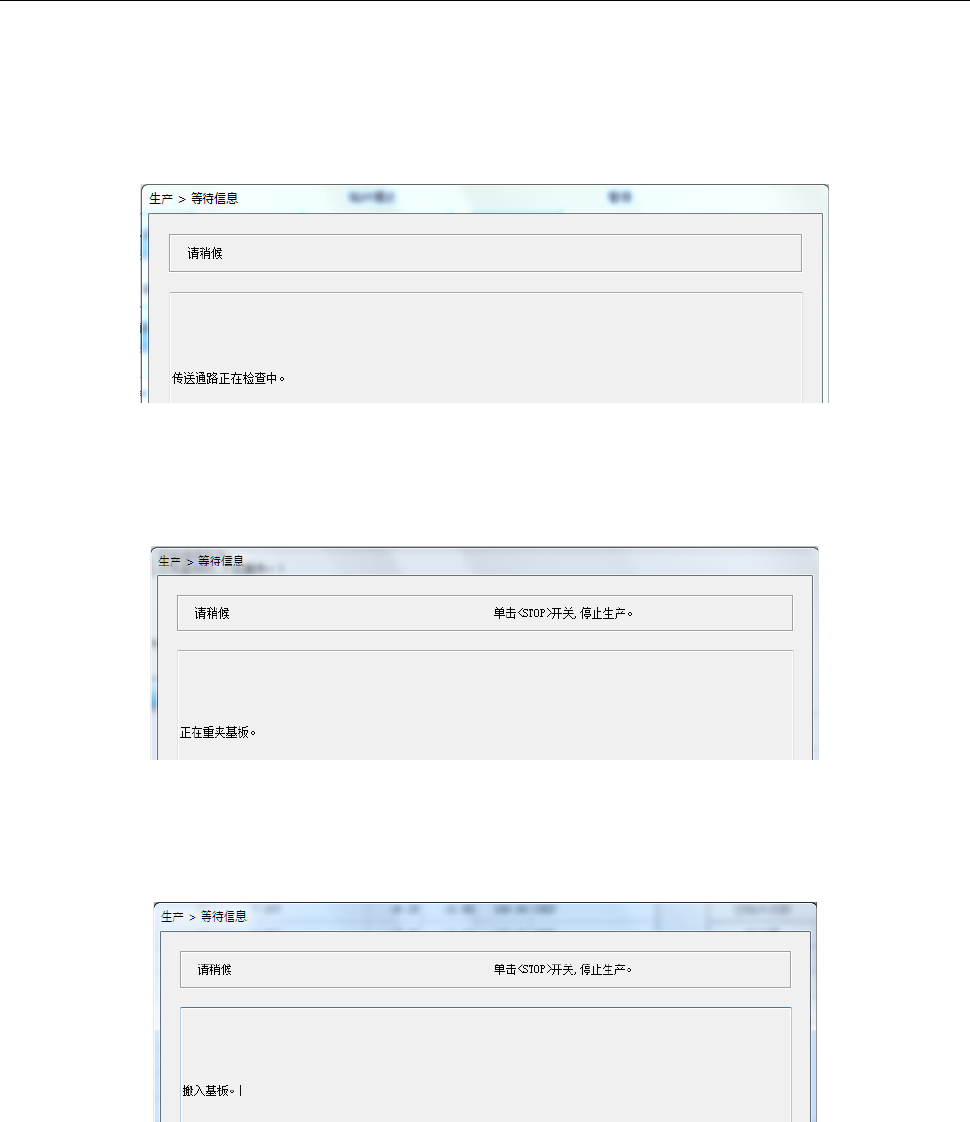

2-14-3-6 重夹的执行信息
在重夹画面中按下<START>开关开始生产后，会开始进行各项检查。
(1) 在重夹动作或基板搬出动作前，或新建生产前，要检查各传送通道（IN, WAIT, WAIT2, C-OUT,
OUT）上有无基板。此时，会显示传送通道「检查中」、要求等待的提示信息。
(2) 在重夹画面的生产开始前处理项目中选择［重夹］后，重夹基板时，会显示「重夹中等待」的
提示信息。
(3) 在重夹画面的传送通道状态项目中，按［基板传送］按钮后，会将夹紧位置上游的基板安装在
可重夹的位置上。此时，会显示「基板安装等待」的提示信息。
