第 1 部 基本篇 第 2 章 生产 2- 150 ④ 设备信息取得及压 缩成功后，画面将 切换到以下 画面。 要关闭画面时，请按 下 [ 退出 ] 按 钮。 详见「 1-9-6 设备信息的取 得和保存」 。
第 1 部 基本篇 第 2 章 生产
2-149
2-14-5 设备信息的取得
从主菜单中选择[准备· 调整]-[设备信息的取得和保存]，可显示设备信息的取得和保存的提示信息。
在生产通过状态下，这一功能是收集装置信息的文件，将所收集的文件进行压缩并保存到任意位置。
本功能请在有本公司服务人员或代理店的指示后使用。
获得的文件，也请同样按指示处理。
<操作方法>
* 在运行本功能之前，请在生产画面菜单中取得和保存设备信息。

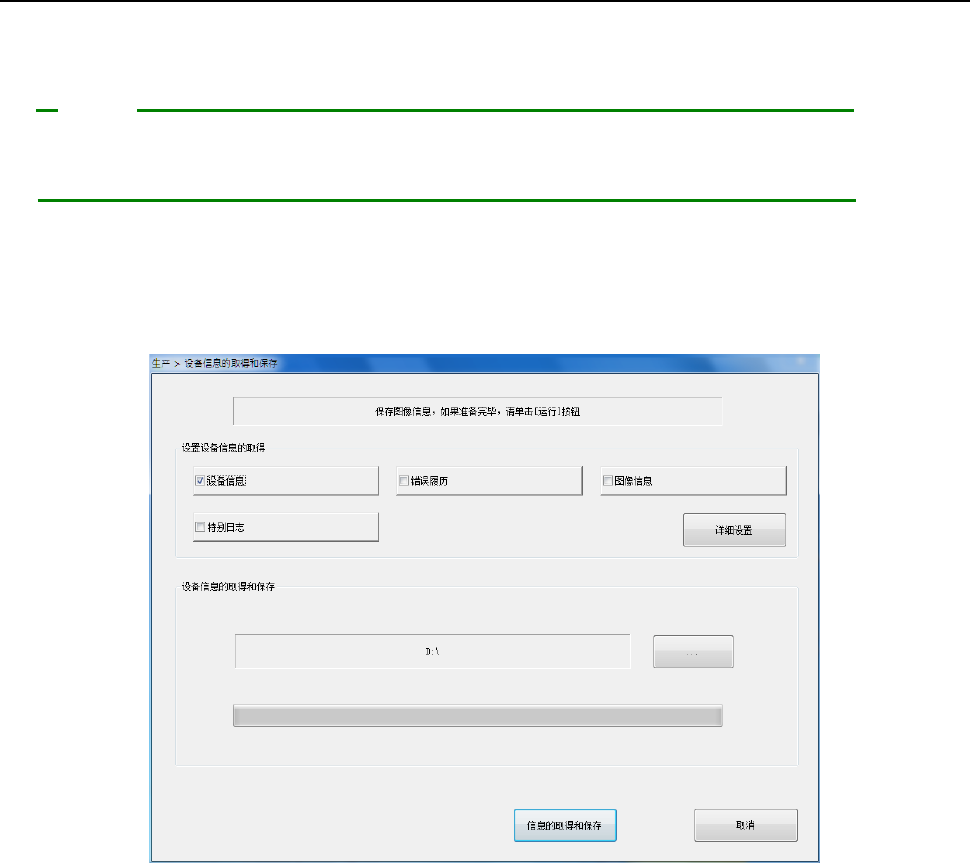

① 选择菜单「准备·调整」→「设备信息的取得和保存」。
② 请按下[…]按钮，指定文件的保存位置。
③ 按[信息的取得和保存]按钮取得设备信息，并将取得的文件进行压缩后保存。
注意
第 1 部 基本篇 第 2 章 生产
2-150
④ 设备信息取得及压缩成功后，画面将切换到以下画面。
要关闭画面时，请按下[退出]按钮。
详见「1-9-6 设备信息的取得和保存」。
第 1 部 基本篇 第 2 章 生产
2-151
2-14-6 摄像机跟踪贴片位置
显示贴片点一览表，跟踪确认贴片点上是否已经贴上元件。
另外在试打和空打时，如在生产条件画面设置中选择了[摄像机跟踪贴片]选项中的[手动输送]或[自动输
送]，则可以在贴片动作后用摄像机跟踪贴片点。
2-14-6-1 自动输送
在「摄像机跟踪贴片位置」中选择「自动输送」时，贴片动作后，摄像机就会移动到最初的贴片点。
显示摄像机跟踪贴片位置画面，并在监视器上显示图像。
● 在该位置上停留，经过在自动输送间隔中设定的时间后，会自动移动到下一个贴片点。
对长宽任何一边长度超过 4.5mm 的元件进行跟踪时，摄像头会移动到元件的四个角。
● 生产动作结束后，继续进行摄像机的贴片跟踪。
● 需要暂停摄像机跟踪贴片位置的自动输送时，请按下操作面板的<STOP>开关。
● 在暂停状态中按<STOP>开关时，在该贴片点停止；
在移动状态中按下<STOP>开关时，在下一个贴片点停止。
● 在摄像机跟踪贴片位置暂停状态中，点击功能栏的[示教]按钮时，可进行贴片位置的示教。
● 也可用输入数字的方式确定贴片位置。输入贴片位置后，按[ENTER]键，Head 即可移动。
● 点击全体跟踪位置的[NEXT]、[PREV]按钮，可以变更要示教的贴片位置。
按<START>开关后，会再开始摄像机跟踪贴片位置的自动输送模式。
贴片头（Head）会立即移动，继续进行摄像机跟踪贴片。
按<STOP>开关后，则在显示确认中断的画面之后，将中止摄像机吸取跟踪。
但即使按了<STOP>开关，吸嘴更换将照常进行，XY 轴和吸嘴 Head 的动作也不会停止。
注意
・请确认装置内部没有进行作业的人员。
・请确认装置附近没有可能受到人身伤害的人员。
・请确认装置内部没有安装或放置调整工具等阻碍各种运行的物品。
・为
了防止对人身造成伤害，在机器运行中请勿将手放进设备内部或将头贴近设备。
2-14-6-2 手动输送
在「摄像机跟踪贴片位置」中选择「手动输送」时，贴片后摄像机会移动到最初的贴片点，在画面上
显示监视图像，并进入暂停状态。
