第 2 部 功能 详解篇 第 9 章 手动 控制 9- 16 用画面中央的按下式 按钮，可选择控制对象。 后面将详细说明。 参见 9-4-1- 1 控制对象：基 板传送以后的章节 。 No. 显示项目 显示图 显示内容 1 支撑台挡块 支撑台挡块处于 OFF 状态。 支撑台挡块处于 ON 状态。 2 支撑台原点传感器 支撑台原点传感器处 于 OFF 状态。 支撑台原点传感器处 于 ON 状态 。 3 IN 缓冲选择器 ・ OUT 缓冲选…
第 2 部 功能详解篇 第 9 章 手动控制
9-15
9-4 传送系
9-4-1 传送控制

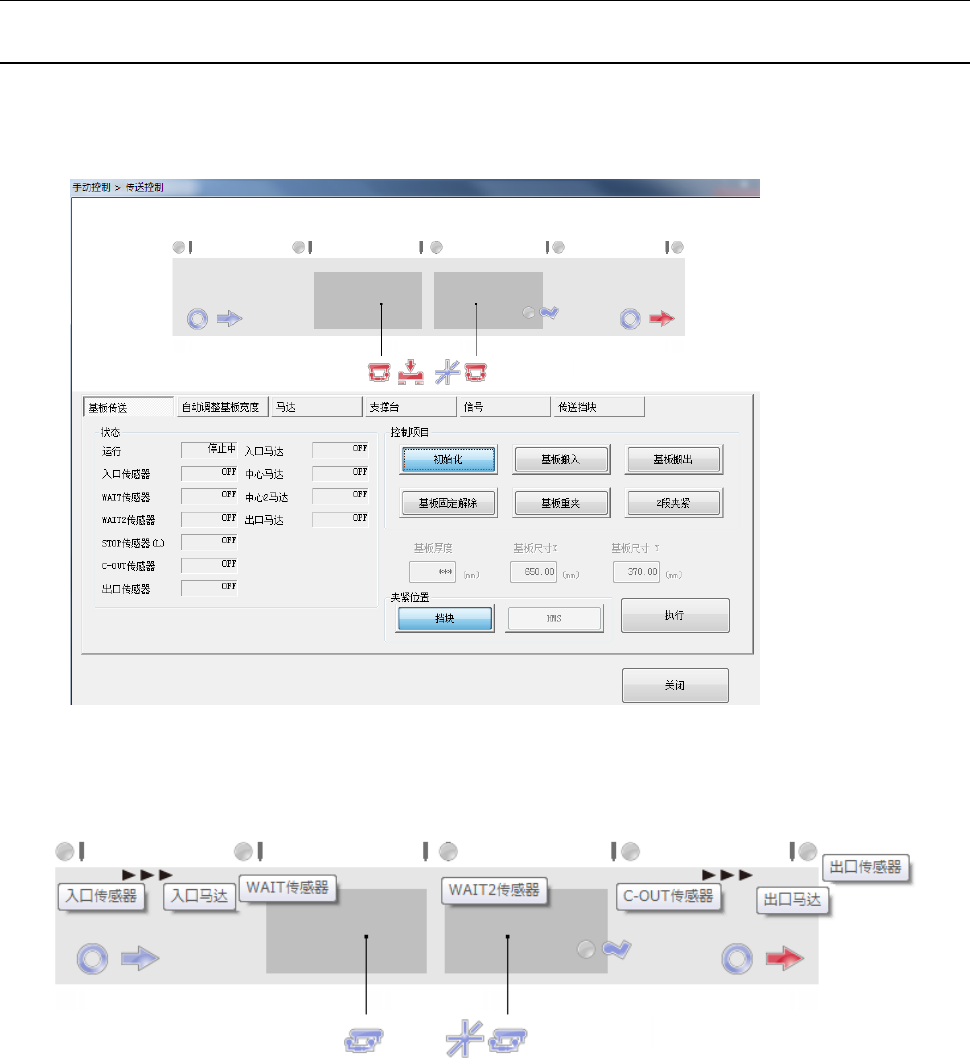

从下拉菜单中选择[传送系(C)]-[传送控制(V)]、或点击命令按钮中的[传送控制]后，可显示传送控制画
面。
选择菜单的[传送系]→[传送控制]后，即显示传送控制的对话框。
在画面上部显示各传送传感器·传送马达的状态。
IN 侧的传送挡块及挡块传感器在选项挡块生效时会显示。
把光标对准传感器显示图上时，即可显示工具提示。上图显示的是各停止传感器，马达传感器有关情
况。

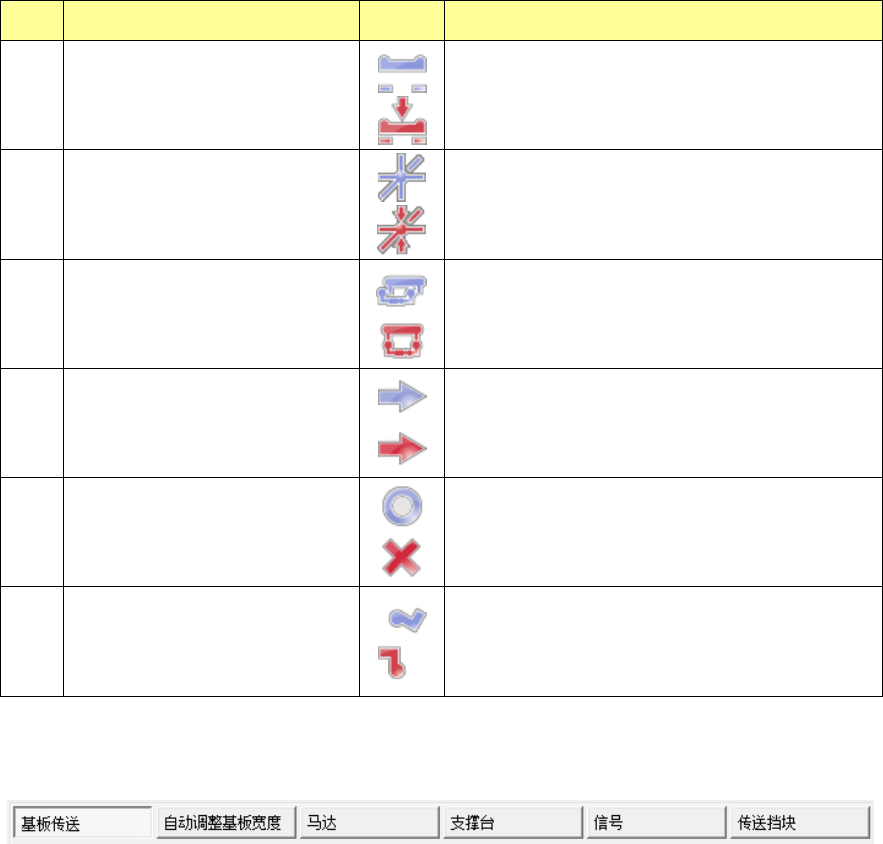

各传感器的显示图，请参见如下列表。
第 2 部 功能详解篇 第 9 章 手动控制
9-16
用画面中央的按下式按钮，可选择控制对象。
后面将详细说明。参见 9-4-1-1 控制对象：基板传送以后的章节。
No.
显示项目
显示图
显示内容
1
支撑台挡块
支撑台挡块处于
OFF
状态。
支撑台挡块处于 ON 状态。
2
支撑台原点传感器
支撑台原点传感器处于
OFF
状态。
支撑台原点传感器处于 ON 状态。
3
IN
缓冲选择器・
OUT 缓冲选择器
IN/OUT
缓冲选择器处于
OFF
状态。
IN/OUT 缓冲选择器处于 ON 状态。
4
准备搬入（
Ready In
）
准备搬出（Ready Out）
Ready In/ Out
处于
OFF
状态。
Ready In/ Out 处于 ON 状态。
5
可以搬入基板
(Board available In)·
可以搬出基板
(Board available Out)
Board
available In/Out
处于
OFF
状态。
Board available In/Out 处于 ON 状态。
6
传送挡块
传送挡块处于
OFF
状态。
传送挡块处于 ON 状态。
第 2 部 功能详解篇 第 9 章 手动控制
9-17
9-4-1-1 控制对象：基板传送

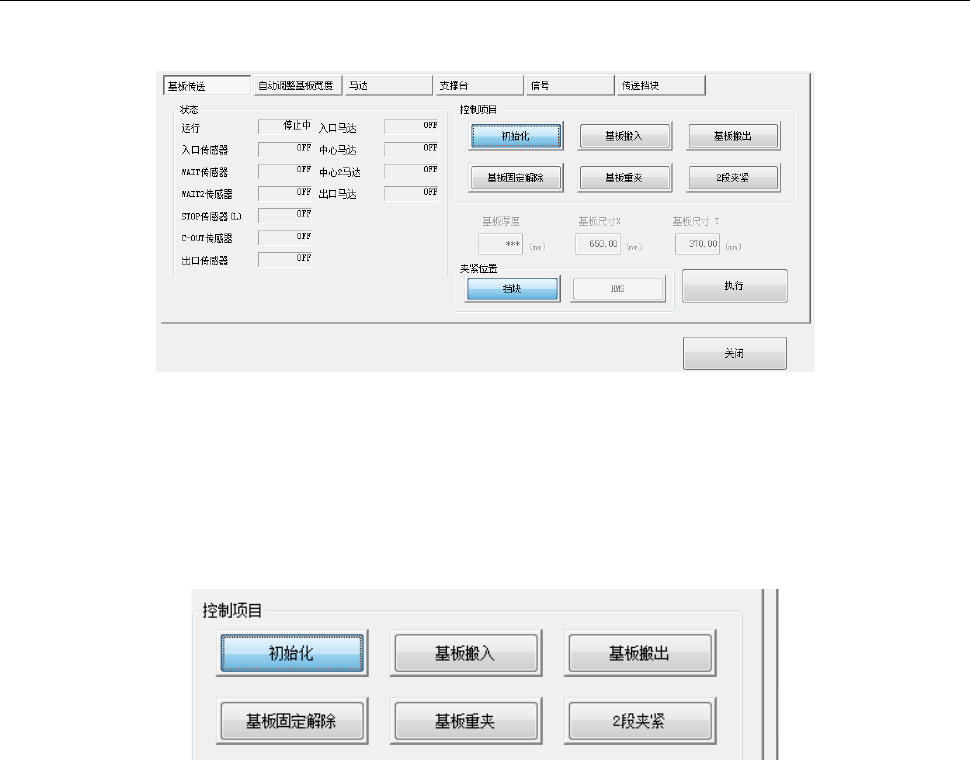

按下[基板传送]按钮，即可显示如下画面。
(1) 状态
马达/传感器的状态，用 ON/OFF 显示。
(2) 控制项目
用单选按钮选择控制项目。
按[执行]按钮后，即开始按选择的控制执行。
1) 初始化
将基板传送进行初始化。
2) 基板搬入
按基板停止方式指定的方式搬入基板。
基板尺寸 X 对应长尺寸基板时，可以从下面的「夹紧位置」选择装载的位置。
3) 基板搬出
搬出基板。
4) 基板固定解除
释放基板。
5) 基板重夹
用基板停止方式中指定的方式对传送通道上的基板进行重夹。
基板尺寸 X 对应长尺寸基板时，可以从下面的「夹紧位置」选择重夹的位置。
6) 2 段夹紧
将基板安装到长尺寸基板第二段夹紧位置。
XL 规格不能使用。
