第 1 部 基本篇 第 4 章 制作生产 程序 4- 64 ④ 元件形状 可指定激光识别用 的元件 形状。 主要用 途如下所示。 元件形状 动作 用途 Conf ig1 对于具有对 称性的元件,检 测出外 切切线 ,计 算、 校正位置偏移、角度 偏移,进行贴片。 具有对称性 的元件,是指在 测定 面的 断面 图上 划线 可呈对称状态的元件 。 标准元件类型 Conf ig2 对于没有对 称性的元件,检 测出各边,计算 、校正 位置偏移、…

第 1 部 基本篇 第4 章 制作生产程序
4-63

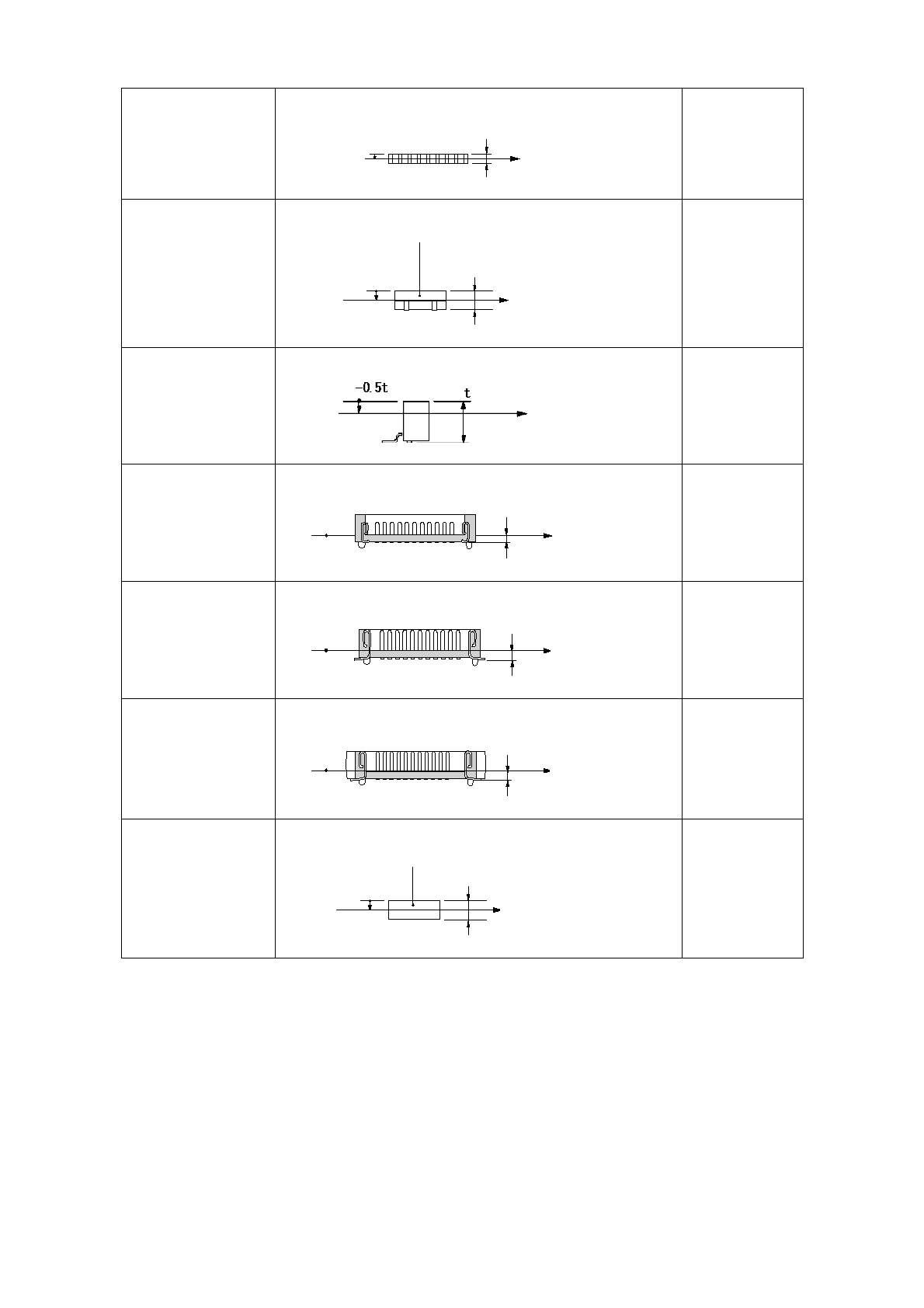

网络电阻
レーザ測
部品高
t
--
2
t
与方形芯片
相同
微调电容器
レーザ測定
部品高さ
t
モールド部
-(t - 0.7)
- (t - 0.7)
单向引脚连接器
双向引脚连接器
Z 形脚连接器
- 0.5×t
J 引脚插座
レーザ
部品高
t
0
0
鸥翼式插座
レーザ
部品高
t
0
0
带减震器的插座
レーザ測
部品高
t
0
0
其他元件
レーザ測定
部品高さ
t
モールド部
-0.5t
-0.5×t
注 1:对 0603 电阻等方形芯片元件贴片,当发生角度偏差时,在元件数据的[定心]选项卡画面中,
将[激光高度]的数值向元件上面移动约 –t/3 (默认值为 –t/2),有时可以改善。
元件高度
元件高度
元件高度
模部
激光测定位置
激光测定位置
激光测定位置
激光测定位置
激光测定位置
激光测定位置
激光测定位置
元件高度
元件高度
元件高度
模部
元件高度

第 1 部 基本篇 第4 章 制作生产程序
4-64
④ 元件形状

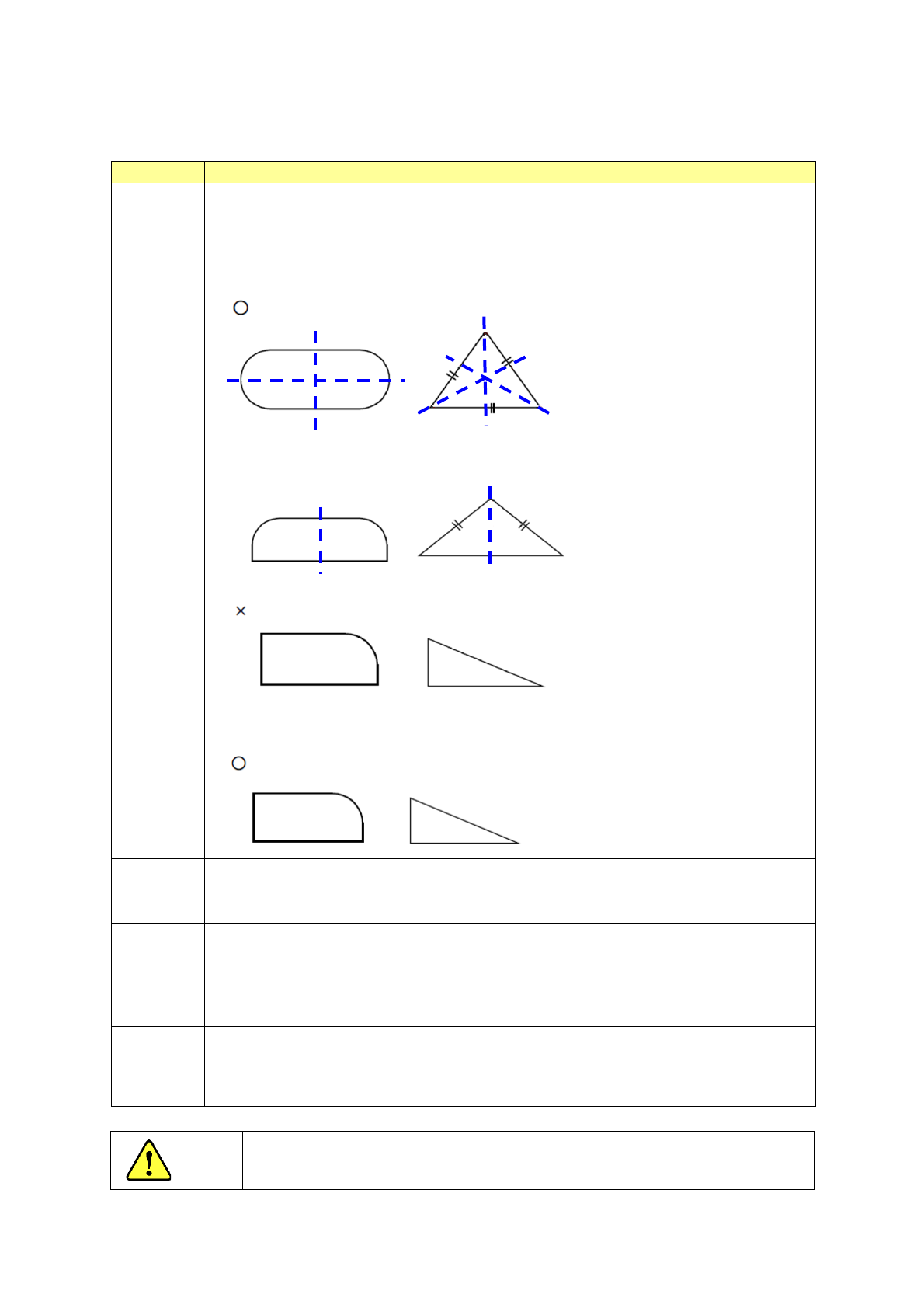

可指定激光识别用的元件形状。主要用途如下所示。
元件形状
动作
用途
Config1
对于具有对称性的元件,检测出外切切线,计算、
校正位置偏移、角度偏移,进行贴片。
具有对称性的元件,是指在测定面的断面图上划线
可呈对称状态的元件。
标准元件类型
Config2
对于没有对称性的元件,检测出各边,计算、校正
位置偏移、角度偏移,进行贴片。
指定为异形元件的其他元件
Config3
从测定数据计算、校正吸取角度的位置偏移,进行
贴片。
用于无角的圆筒元件等。
这时,
会忽略角度(忽略极性),仅 求
出元件的中心。
Config5
对于具有对称性的元件,检测出外切切线,计算、
校正位置偏移、角度偏移,进行贴片。用于对应识
别元件的引脚等时,光线从间隙漏过时的识别。位
置偏移、角度偏移的计算、校正方法与标准元件类
型相同。
标准元件类型(识别引脚用)
Config0
从吸取姿势按贴片角度进行旋转并贴片。 用于激光定心不稳定的元件
(超规格的极薄的元件)。不
进行定心即贴片。因此,贴片
位置会被吸取位置影响。
注意
元件形状根据元件类型决定其初始值。通 常 ,如果变更会导致错误发生率提高
。
除特殊情况以外,切勿变更。

第 1 部 基本篇 第4 章 制作生产程序
4-65

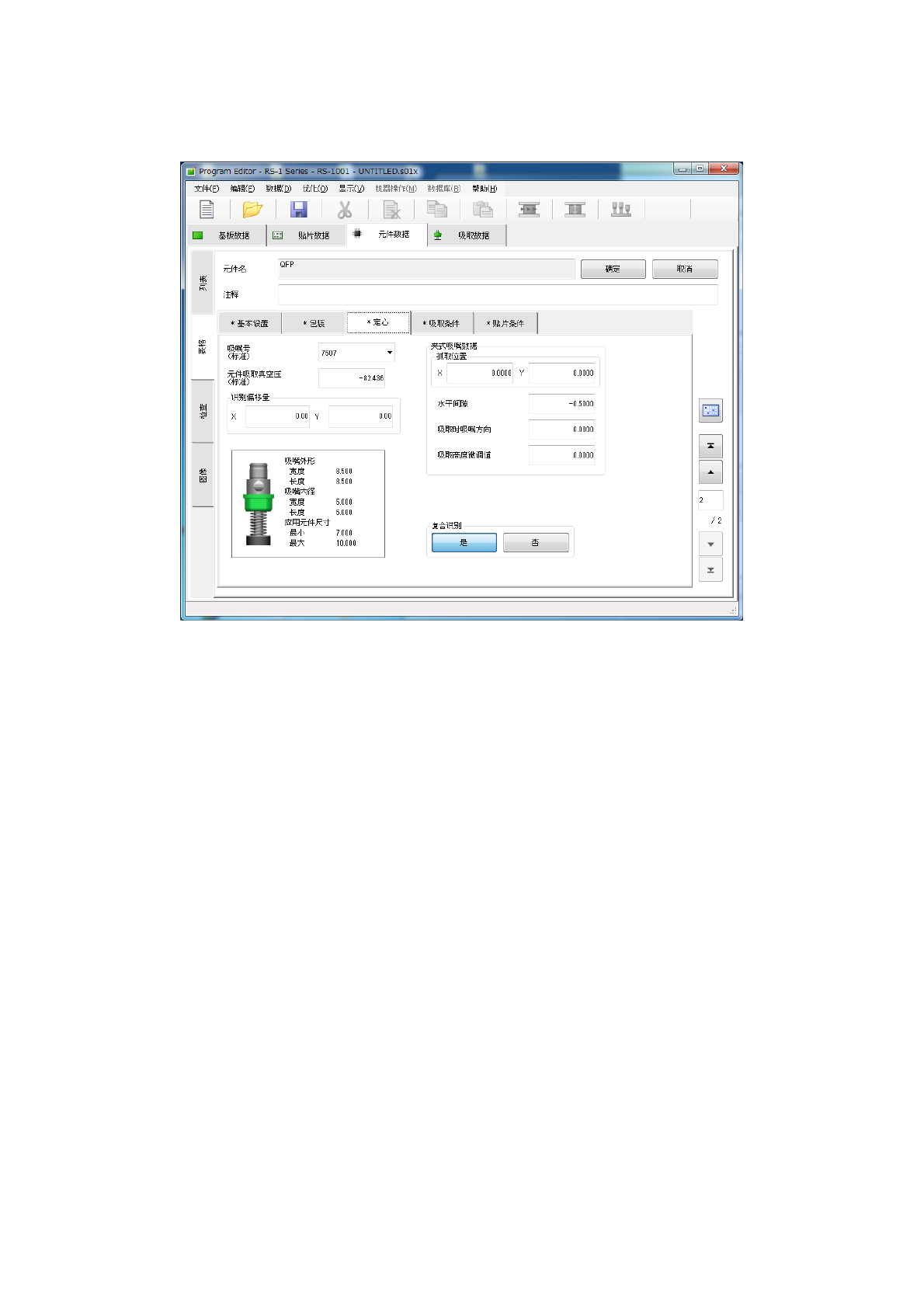

2) 图像定心时
选择定心选项卡,即显示如下画面。
① 吸嘴号
② 元件吸取真空压
与 「( 1)激光定心时」的设置相同。
