第 1 部 基本篇 第 2 章 生产
2-102
2-12-1-7 坏板标记示教

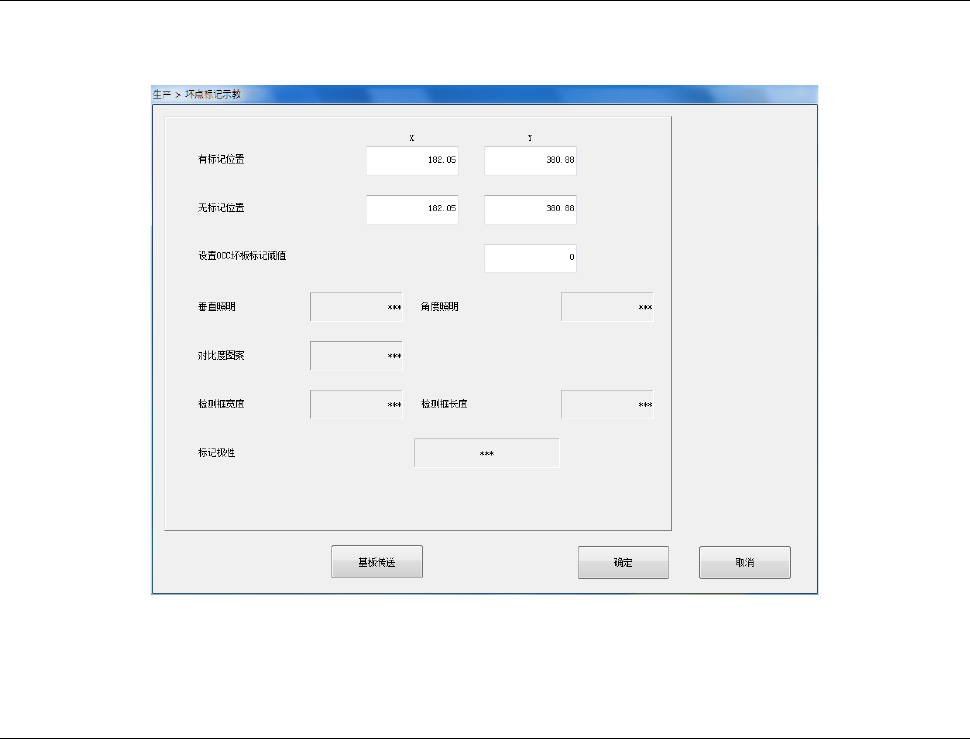

设置使用 OCC 进行坏板标记识别。
详见「第 8 章 机器设置」的「8-3-6-2 坏板标记示教」。
2-12-1-8 MTS 标记识别
自动识别 MTS 的标记识别。
详情请参见「第 4 章 制作生产程序」的「4-5-6-3 供料器台架标记」。
第 1 部 基本篇 第 2 章 生产
2-103
2-12-1-9 送料器设置
可显示各供料器台架的供料器布局画面，进行吸取位置的示教、跟踪。
按下操作区域的[示教]按钮后，可对选择的对象元件的吸取位置进行示教。
按下操作区域的[跟踪]按钮后，可按照输送方法中指定的方法，对选择的供料器台架进行吸取跟踪。
(1) 供料器布局
画面上部显示选择的生产程序中使用的供料器的供料器布局。
供应装置为 TR8SR 时，会显示如下 TR8SR 的图形。
第 1 部 基本篇 第 2 章 生产
2-104
触摸显示的 TR8SR 图形，即显示 TR8SR 放大画面。
要返回原来的图形显示时，请触摸「×」或画面右侧的 TR8SR 图形。
供给装置为 TR6S/6D 时，在台架图形右侧显示 MTC 图形。
触摸显示的 MTC 图形，即显示 MTC 放大画面。
要返回原来的台架图形显示时，请触摸「×」或画面右侧的 MTC 图形。
(2) 对象元件的详细信息
显示选择的供料器台架的信息。
输送方法
内容
元件名
放大显示对象元件的元件名。
元件类型
放大显示对象元件的元件类型。
供应位置
放大显示对象元件的供应位置。
按下「＜」「＞」按钮，选择对象元件，详细信息也会被更新。
