第 1 部 基本篇 第4 章 制作生产程序
4-274
元件归还时，因元件的包装而不同，如果元件尺寸为 1mm，显示将测量后的元件归还或是废弃
的提示信息。
手动归还时显示以下提示信息，这时请手动从吸嘴取下元件。
第 1 部 基本篇 第4 章 制作生产程序
4-275
3）按照示教处理的操作方法

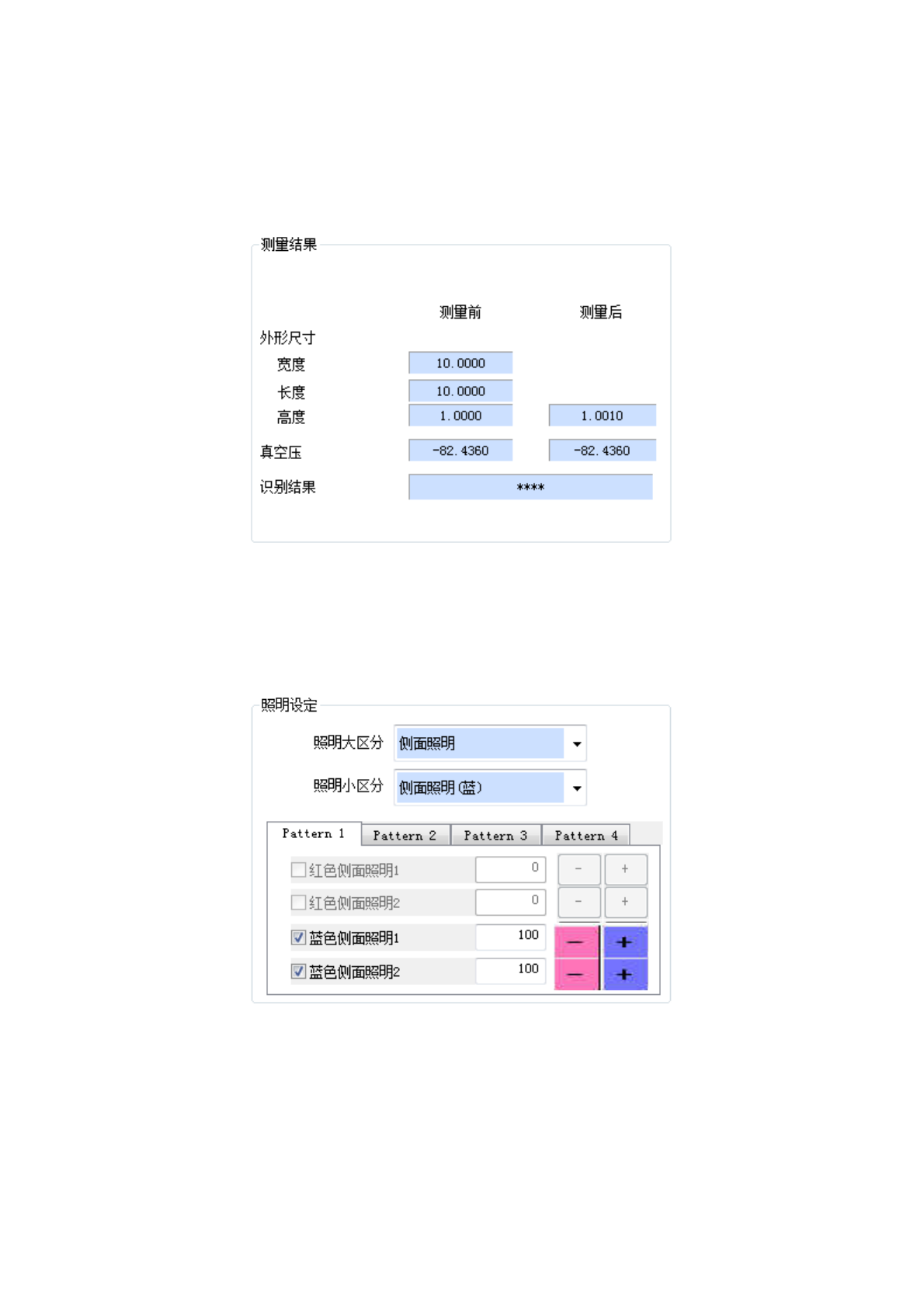

① 测量元件
在设置对话框的测量项目中，选择“元件高度”、“吸取真空压”时，可执行元件测量。
从“开始”状态按[次]（下一个）按钮，即可进行元件测量。
测量结束后，会在“测量结果”中显示测量结果的值。
② 照明设定
对元件测量时使用的 VCS 照明类型进行设置，调整亮度。
元件测量后，或没有元件测量时，开始后即可执行此项。
请进行调整，以便可以对元件的球或引脚、外形进行识别。
a) 在“照明大区分”、“照明小区分”中选择 VCS 照明种类。
b) 设置各照明单元的使用/不使用、亮度(20～200)。
c) 可保存 Pattern1～4 的值。通过选项卡选择使用哪个 Pattern。
d) 照明设定结束后，按[次]（下一个）按钮，即转移到倾斜示教。
第 1 部 基本篇 第4 章 制作生产程序
4-276

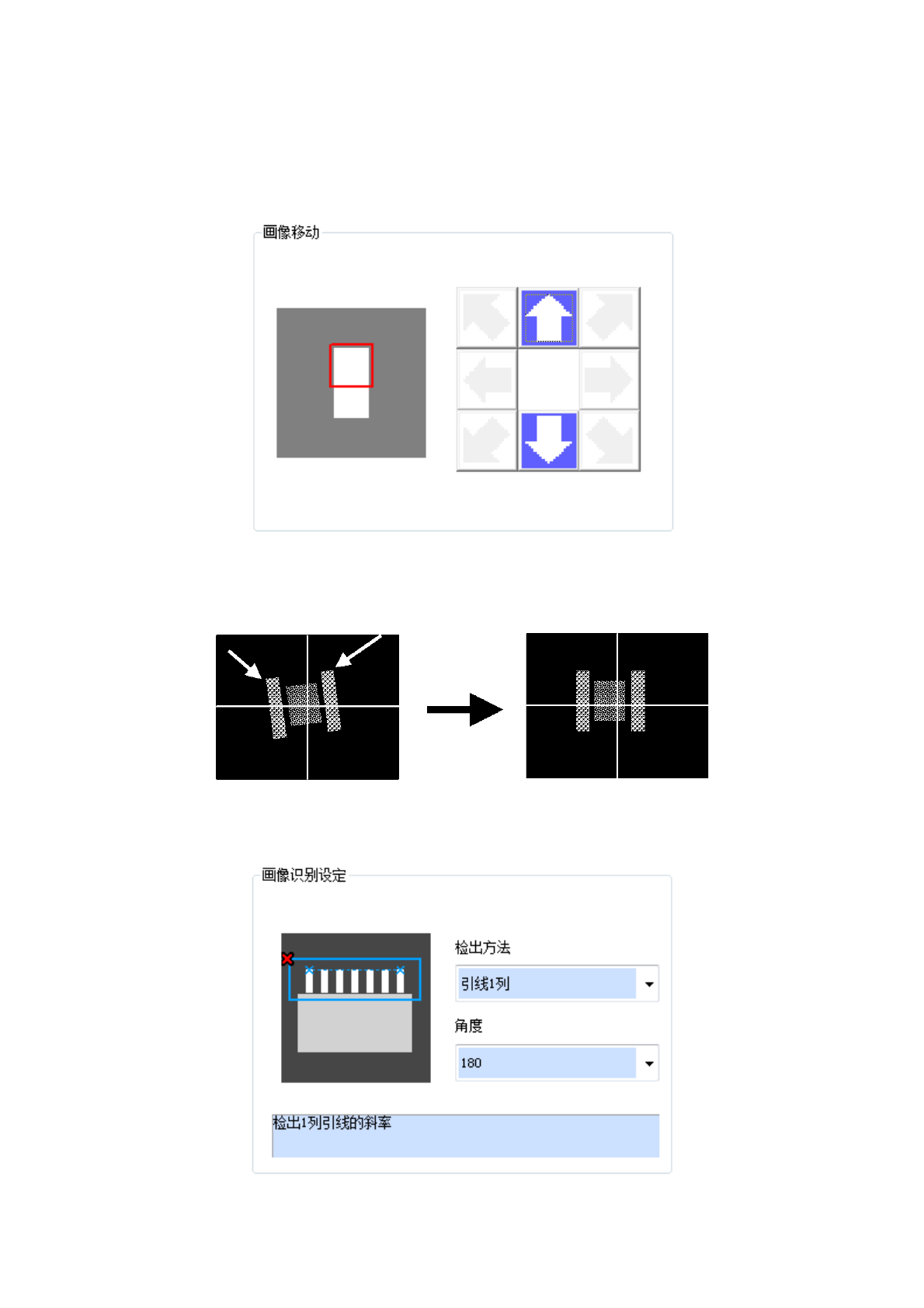

③ 倾斜示教
执行示教，以便对元件姿势的倾斜进行校正。
a) 图像移动 (分割识别时)
校正倾斜时使用的元件位置会向显示的图像位置移动。
不实施分割识别时，会显示元件整体，因此无需进行图像移动。
b) 指定左上、右上球的位置 (设定球、land 时)
检测出元件左上的球及右上的球，校正这２个球的倾斜。
c) 图像识别设定(设定引脚、外形时)
对元件一部分进行自动检测，校正倾斜。此时，要设置检出方法及检测角度。
