第 2 部 功能 详解篇 第 12 章 选项 组件 12 - 14 12 - 3 矩阵、托盘服务 器（ MT S ）的设置 方法 是主机贴装头能够直 接吸取并多个供给 的装置。 （后侧台架设置 ） 在主机，可以选择 TR 8SR 、 T R5SNX 、 TR5DNX 。 有关使用方法、设置 方法的详情，请参 见 M TS 附带 的『使用说明书』 。 为了防止意外启动引 起事故，请切断电 源后再进行操 作。 RS -1 /1R 的设置（选…
第 2 部 功能详解篇 第 12 章 选项组件
12-13

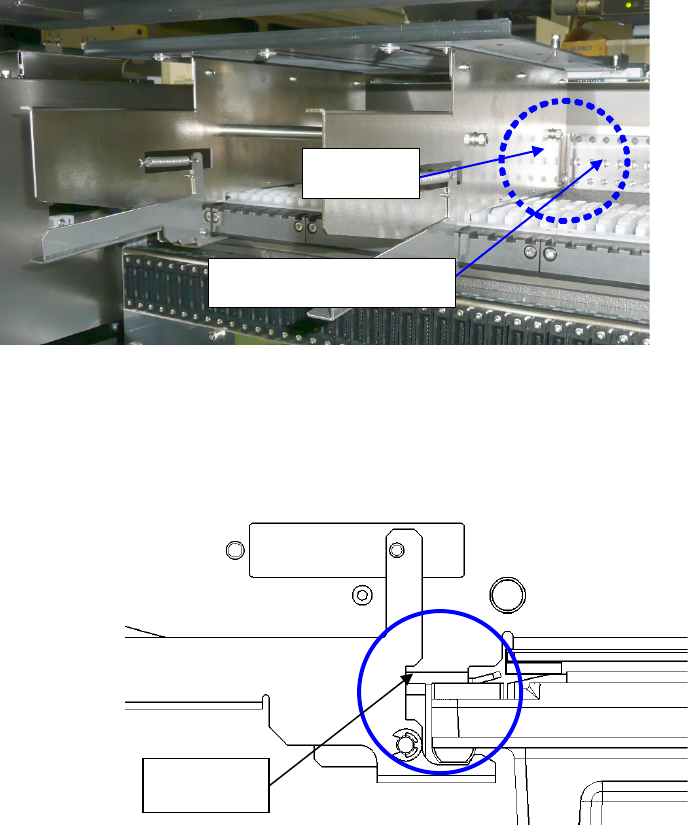

3) 插入托盘，直到侧面板顶住 POSITIONING_PLATE 时，放开侧面板和锁架，用锁架锁住。
注）请确认托盘架已被用锁架锁住。
4) 拆卸时，按逆向步骤进行。
侧面板
POSITIONING_PLATE
锁架
第 2 部 功能详解篇 第 12 章 选项组件
12-14

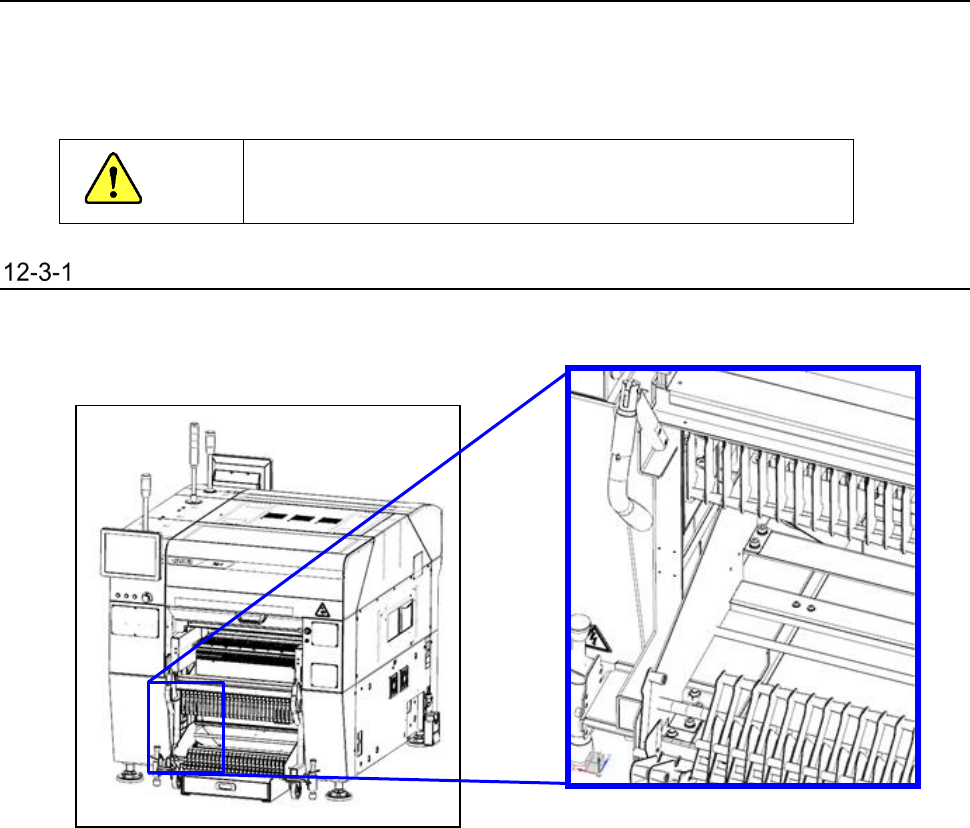

12-3 矩阵、托盘服务器（MTS）的设置方法
是主机贴装头能够直接吸取并多个供给的装置。（后侧台架设置）
在主机，可以选择 TR8SR、TR5SNX、TR5DNX。
有关使用方法、设置方法的详情，请参见 MTS 附带的『使用说明书』。
为了防止意外启动引起事故，请切断电源后再进行操作。
RS-1/1R 的设置（选择 TR8SR 时）

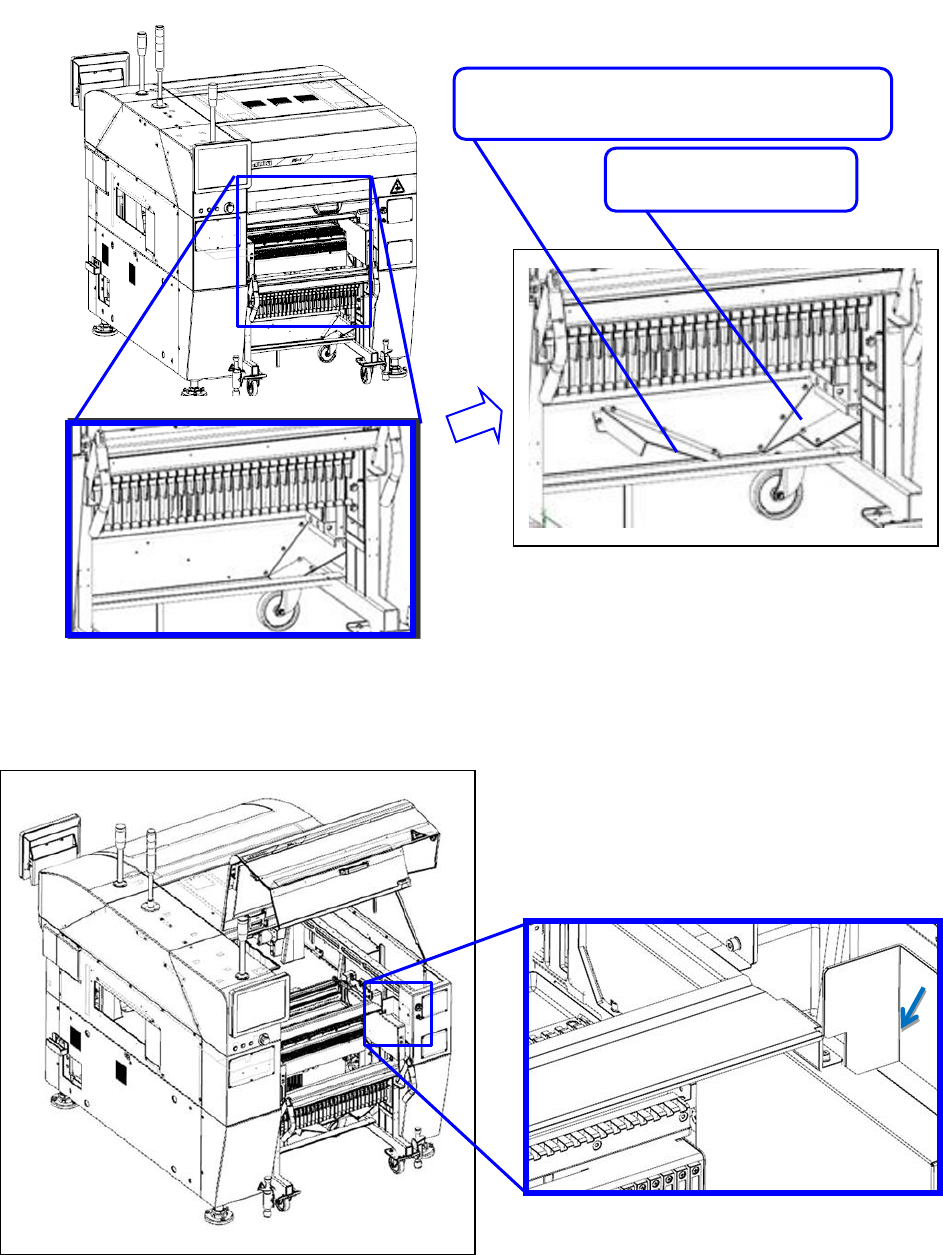

1) 卷轴保持器 B 的除去（因为在固定的银行规范现浇楼板的情况下去除不如说是）
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-15
2) 排气管的装配
3) REGULATION_BAR_RS 除去（M4×8 4 个）
TR8SR
组装货物附
M4×8
4
本
180
度反向安装
