第 2 部 功能 详解篇 第 12 章 选项 组件 12 - 11 12 - 2 电动台架用多托 盘支架 设置在后侧台架，为 主机 H ead 可直接吸取的单托 盘型。 ( 仅可 安装在后侧台架 ) 托盘尺寸小时，可设 置多个托盘，作为 多个托盘支架 使用。 全份型 半份型 纵向 65mm ～ 320mm 65mm ～ 155mm 横向 65m m ～ 259.5m m 65mm ～ 259.5m m 厚度 5mm ～ 11 m m （…
第 2 部 功能详解篇 第 12 章 选项组件
12-10
※安装 ETF 时的注意事项
(1) ETF8mm～24mm 可安装 2 个。
ETF32mm～56mm 可安装 1 个。
安装位置如下图所示。
ETF 用料带安装台上面图
(2) 检查锁紧杆的锁紧
安装时，请确认锁紧杆向上（锁紧时）。
卸下 ETF 时，请确认锁紧杆向下（解除锁紧时）。
解除锁紧时 锁紧时
ETF 安装方向
ETF8mm
～
ETF24mm
ETF8mm
～
ETF56mm
解锁把
第 2 部 功能详解篇 第 12 章 选项组件
12-11
12-2 电动台架用多托盘支架
设置在后侧台架，为主机 Head 可直接吸取的单托盘型。(仅可安装在后侧台架)
托盘尺寸小时，可设置多个托盘，作为多个托盘支架使用。
全份型 半份型
纵向 65mm ～ 320mm 65mm ～ 155mm
横向 65mm ～ 259.5mm 65mm ～ 259.5mm
厚度 5mm ～ 11mm（从托盘底面到 IC 表面）
占有位置数
28 14
* 在后侧供料器台架最多可安装数量，全份型为 2 个，半份型为 4 个。
* 只有支持統一更换台车 EF。它不对应统一更换台车 RF。
如在 XY 轴或 Head 正在动作时进行更换，托盘支架可能会接触到动作部位，
伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
此外，请务必打开安全盖(安全罩)后，进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之间
所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以保证
没有手或手指伸入的间隙，确保安全。
・全份尺寸
・半份尺寸
① 侧面板
② 托盘固定把
③ 滑轨
④ 导销
③
①
②
④
①
②
③
④
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-12

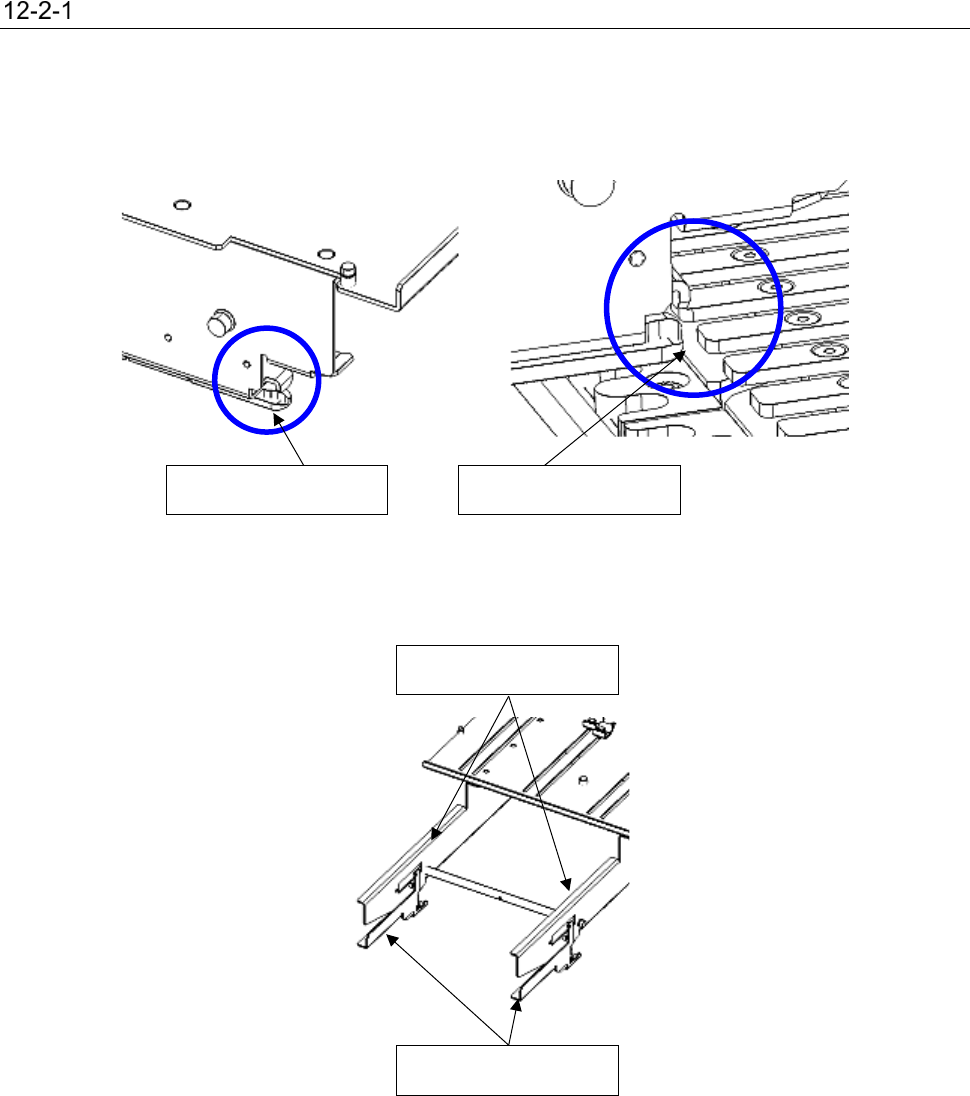

托盘支架交换方法
＜电动台架用的多托盘架更换＞
1) 把滑轨前端处插入后侧台架的导轨槽。
2) 把托盘架插到中间，握住侧面板及锁架，打开锁架。
滑轨前端 导轨
侧面板
锁架
