第 1 部 基本篇 第 2 章 生产 2- 126 (2 ) 设置元件归还 显示对于极小元件选 择检查后如何处理 的画面。 1) 每次废弃 基于 [ 元件废弃 ] 的 设置废弃元件。 2 ) 每次归还 将元件归还原处。 3) 每次询问 每次检查结束后显示 询问提示画面。 (3) [ 连续检查 ] 按钮 显示以下画面，开始 连续检查。 有关画面 显示的 内容，与单独 检查相同。
第 1 部 基本篇 第 2 章 生产
2-125
2-12-4-4 连续检查
(1) 对象元件
只检查元件数据中与某种条件一致的元件时，进行此项设定。
1) 全部元件
从所有元件数据中检查 SOT 的元件、或通用图像元件。
2) 指定范围
要对于对象元件的某些元件编号进一步检查时，请勾选此项。
勾选后，可指定以下内容。
●开始元件号
指定开始检查的元件数据的编号。
●结束元件号
指定结束检查的元件数据的编号时执行此项。
勾选后，变更编辑框的结束元件号。
●只限贴片元件
在贴片数据中仅限指定的元件数据时，请勾选此项。
注意
按下[连续测量]按钮后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近
装置。
在按下[连续测量]按钮前，请务必确认无人在进行装置内部的作业。
在按下[连续测量]按钮前，请确认装置附近没有会受到人身伤害的人。
在按下[连续测量]按钮前，请确认没有安装、安放会妨碍装置内部各项动作的
物体(调整工具等)。
第 1 部 基本篇 第 2 章 生产
2-126
(2) 设置元件归还
显示对于极小元件选择检查后如何处理的画面。
1) 每次废弃
基于[元件废弃]的设置废弃元件。
2) 每次归还
将元件归还原处。
3) 每次询问
每次检查结束后显示询问提示画面。
(3) [连续检查]按钮
显示以下画面，开始连续检查。
有关画面显示的内容，与单独检查相同。
第 1 部 基本篇 第 2 章 生产
2-127
1) 发生错误

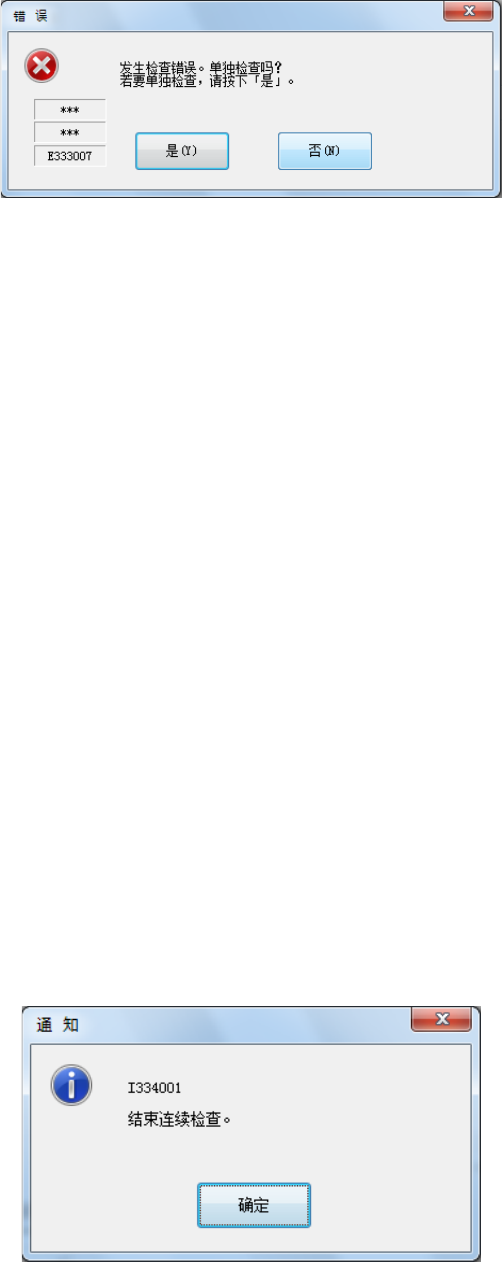

连续检查中发生错误时，会输出以下提示信息。
要检查下一个元件时，请按[否]。将再开始连续检查。
对发生检查错误的元件，要单独检查时，请按[是]。
发生检查错误的元件，可单独检查。(参见前一项)
在连续检查错误画面中按下[是]，执行 SOT 连续方向检查画面的各按钮会变为可操作状态。
① 吸取坐标
显示吸取元件的坐标。可进行示教，勾选[把示教结果反映在吸取数据上]时，示教坐标会存
入吸取数据里。取消勾选时，仅适用于本次吸取时的坐标。
示教 XY 坐标时，将焦点无论对准 X、Y 任何一个的编辑框后，请按下功能栏的示教按
钮。示教 Z 坐标时，请将焦点对准 Z 的编辑框后，按下功能栏的示教按钮。
② 单独检查按钮
对指定的元件单独执行 SOT/元件方向检查。
③ 前代替元件/后代替元件
将检查对象变更为代替元件。
④ [送料]按钮
对检查元件的吸取位置进行送料。
⑤ [再次连续检查]按钮
从错误中断时的元件的下一个元件，再开始连续检查。
⑥ [停止]按钮
不想再开始连续检查时，按下此按钮。将返回原来的画面(通用图像元件的方向单独检查画
面)。
2) 结束
连续检查结束时，会显示以下提示信息，返回原来的画面(
通用图像元件的方向连续检查画面)。
(4) [返回]按钮
如果附带有吸嘴时，会将吸嘴归还，各单元移动到等待位置后，返回原来的画面。
