第 1 部 基本篇 第 4 章 制作生产 程序 4- 91 3) Q F P, P LCC(QFJ), PQF P(BQF P), J 引脚 , 鸥 翼型插座 , 带缓冲器插座 在「图像 1 」选项卡中设 置引脚间距及弯曲 度。 项目 概要 引脚间距 输入引脚间的宽度。 弯曲度 从「 15% 」「 20% 」「 25% 」「 30% 」「 None 」中选择检 出引 脚弯曲时 的检 测级别。 默认值为 20% 。
第 1 部 基本篇 第4 章 制作生产程序
4-90

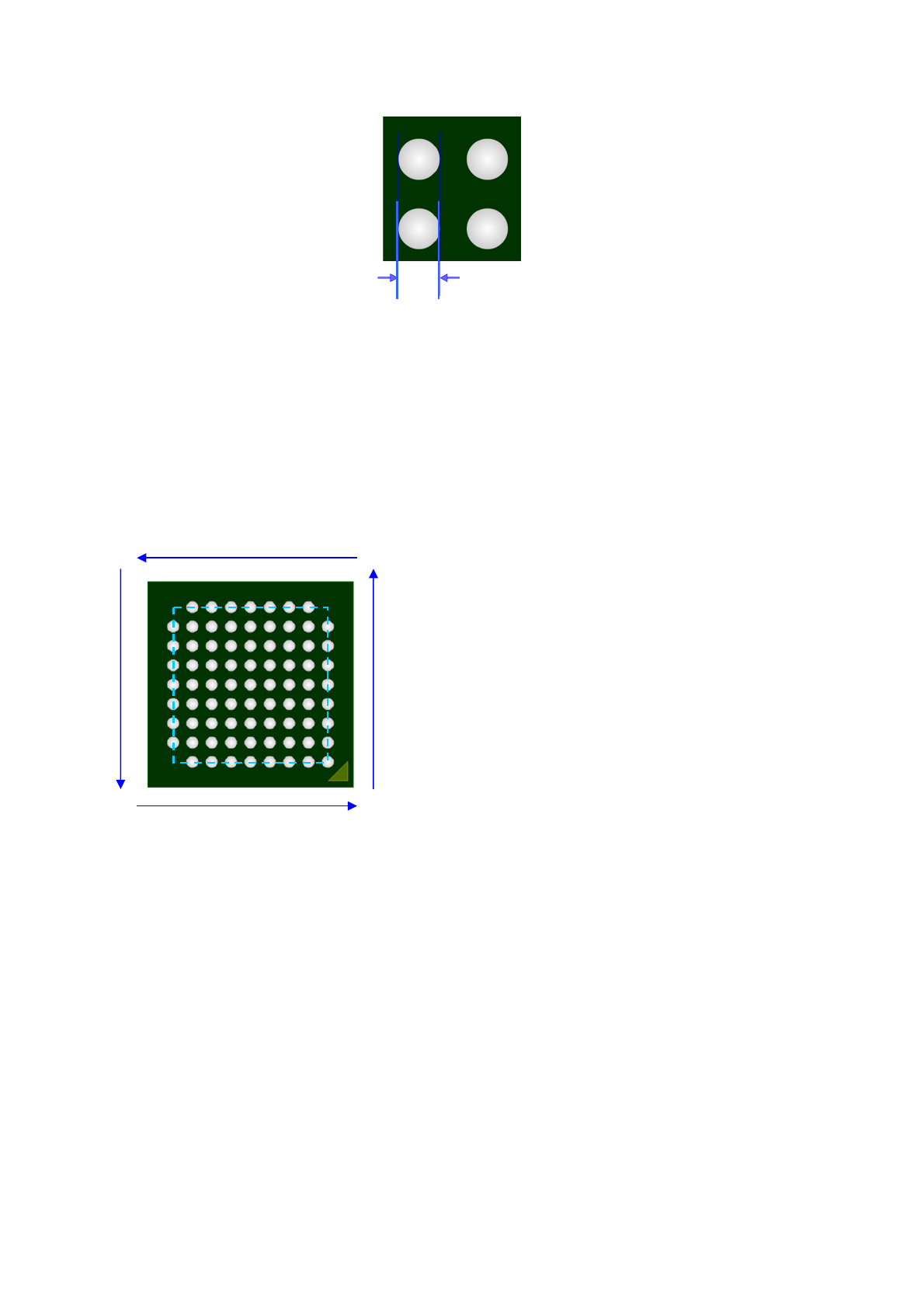

② 球信息
a) 宽度
输入球的宽度（直径）。
ｂ) 数
（下、右、上、左）
输入相对各个边外围的球数。
即使外围有欠缺的球时，也请输入假定无欠缺状态时的数目。
ｃ) 开始/缺少
（下、右、上、左）
如果各边的外围的球有缺少时，要输入欠缺的信息。
缺少信息可分别在 4 个边上设置，1 个方向最多可设置 3 处。
数 开始 1 缺少 1 开始 2 缺少 2
（引脚）（忽略始１）(忽略数１)(忽略始２)(忽略数２
)
下 9 1 1 0 0
右 9 0 0 9 1
上 9 1 1 9 1
左 9 1 1 9 1
１
１
１
１
球宽度
第 1 部 基本篇 第4 章 制作生产程序
4-91
3) Q F P, PLCC(QFJ), PQFP(BQFP), J 引脚, 鸥翼型插座,带缓冲器插座
在「图像 1」选项卡中设置引脚间距及弯曲度。
项目
概要
引脚间距
输入引脚间的宽度。
弯曲度
从「
15%
」「
20%
」「
25%
」「
30%
」「
None
」中选择检出引脚弯曲时的检
测级别。
默认值为
20%
。
第 1 部 基本篇 第4 章 制作生产程序
4-92
在「图像 2」选项卡中设置各边的引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
