第 2 部功能详解篇第 12 章选项组件

12-131

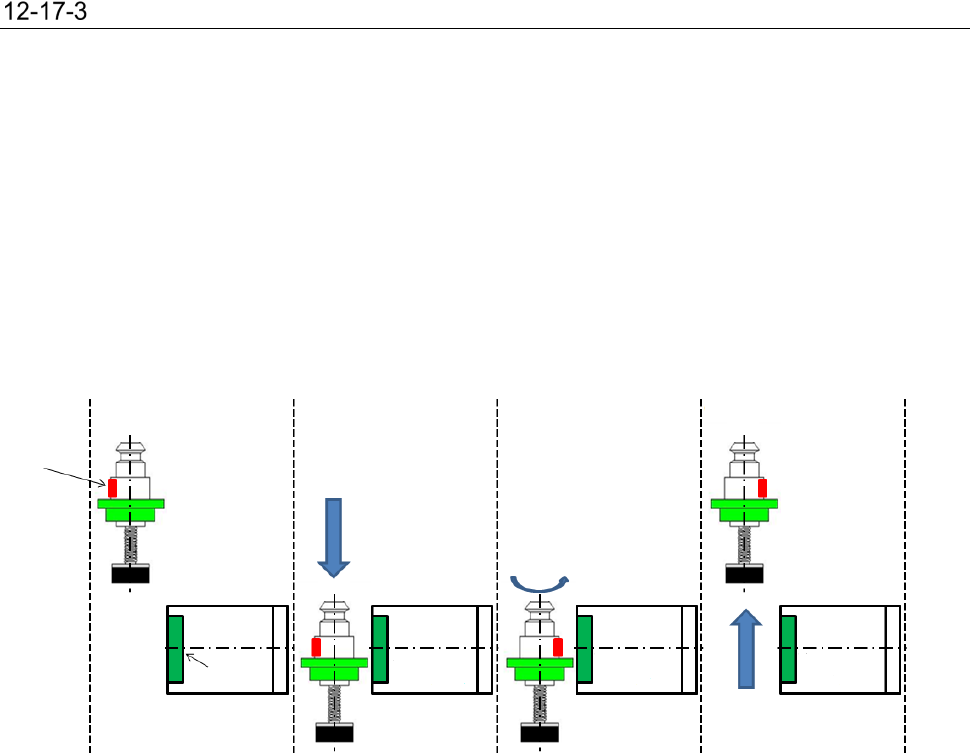

RFID 读取步骤

在进行吸嘴配置时读取 RFID 标签。有关吸嘴配置，请参照「8-3-2-3 吸嘴配置」。

执行吸嘴配置动作后，按照以下顺序读取 RFID 标签。

※在生产中不能进行吸嘴 RFID 的读取。

① 安装吸嘴

② 将贴片头移动至 RFID 标签识别位置上部

③ 下降至 RFID 识别高度进行识别

④ 未能识别时将吸嘴旋转 180°后，再次进行识别

⑤ 识别结束后，贴片头的 Z 轴上升

⑥ 返还吸嘴

① ② ③ ④ ⑤ ⑥

RFID 标签

天线

第 2 部功能详解篇第 12 章选项组件

12-132

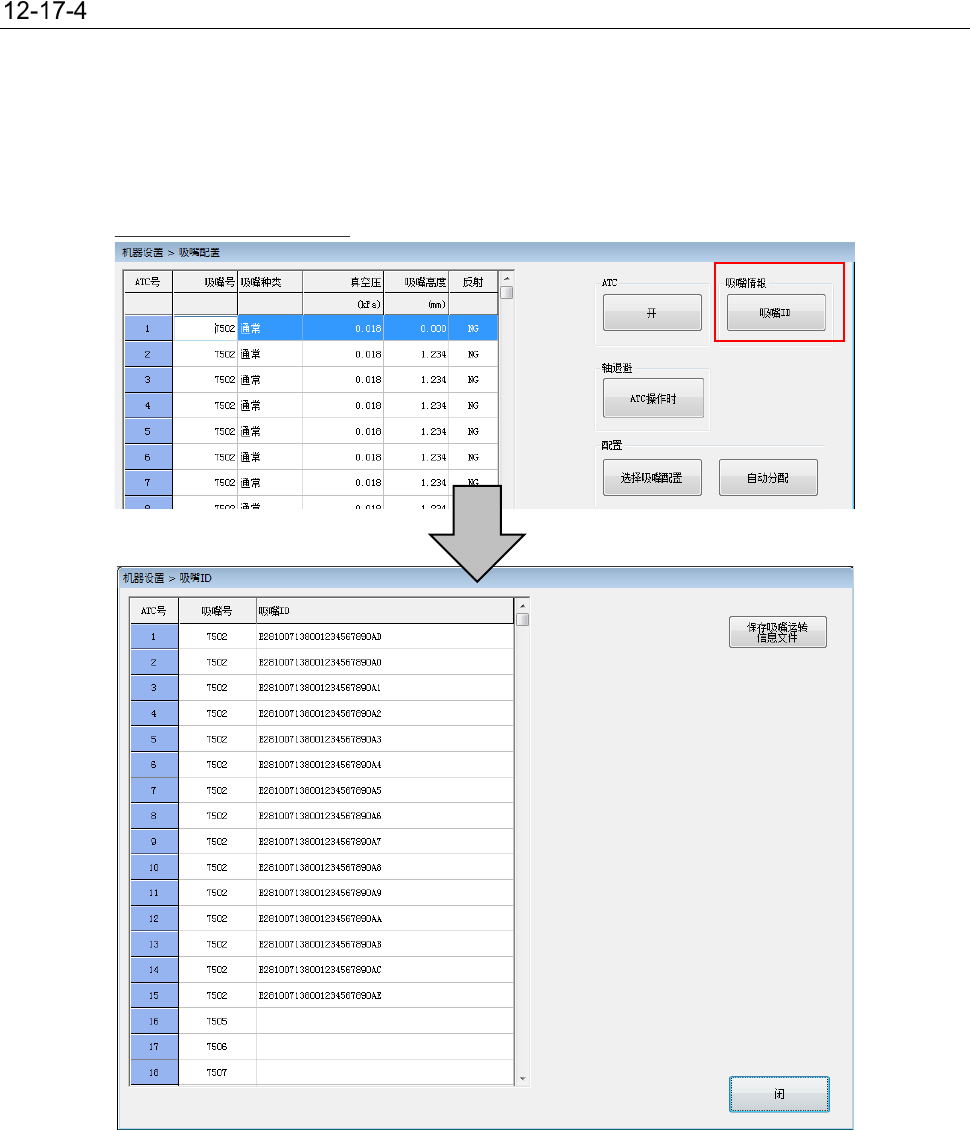

机器设置

在菜单选择[机器设定]-[机器设置]，打开机器设置画面，在[吸嘴]-[吸嘴配置]选择吸嘴配置或者执行自

动配置。吸嘴配置之后，进行 RFID 的读取。对各 ATC 孔所配置的吸嘴和 RFID，按下「吸嘴 ID」按

钮可以确认所显示的吸嘴信息对话框。

对于吸嘴 ID 对话框，按下「保存吸嘴运行信息文件」按钮，就可以显示出保存吸嘴运行信息文件的

对话框。（请参照 1-9-6 设备信息的取得和保存）

第 2 部功能详解篇第 12 章选项组件

12-133

设备运行信息

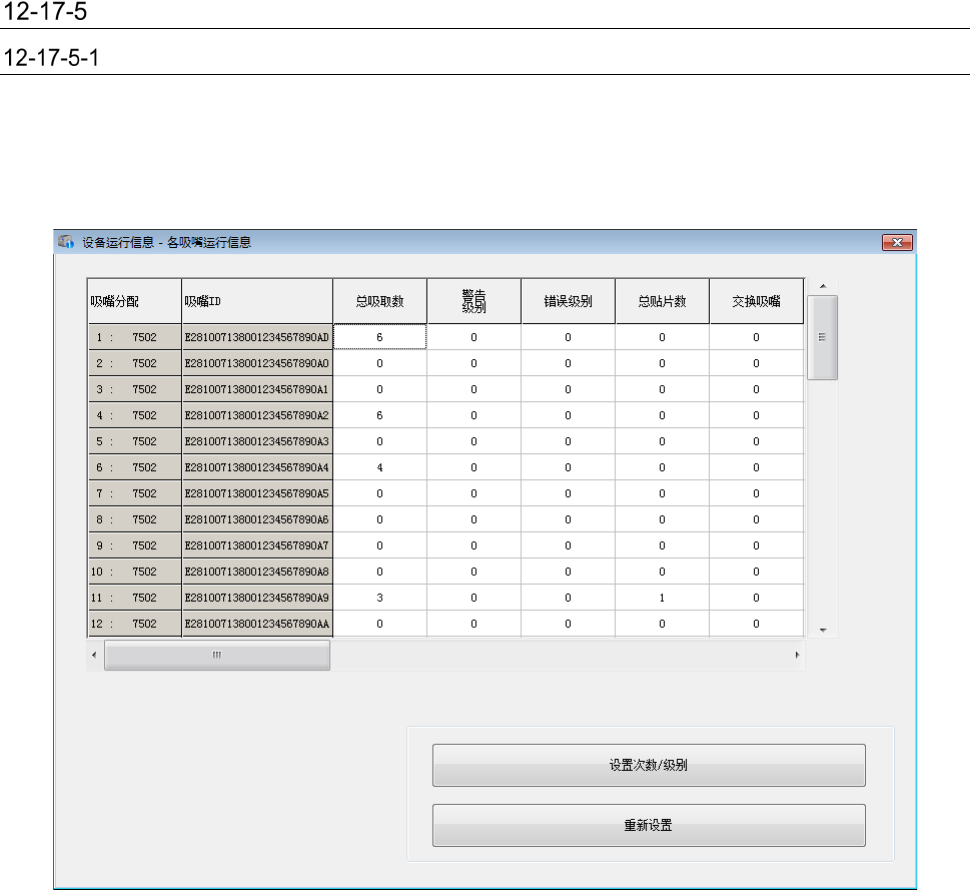

各吸嘴运行信息

通过 ATC 编号、吸嘴编号管理吸嘴运行信息。设定为使用吸嘴用 RFID 时，在各吸嘴的运行信息画

面显示以下所示内容。

吸嘴与吸嘴 ID 相关联时，显示出吸嘴 ID。
