第 1 部基本篇第 4 章制作生产程序 4- 11 4 12) 铝电解电容在「图像 2 」选项卡中设置引脚信息。项目概要长度输入引脚接触基板部分的长度。宽度输入引脚宽度。

第 1 部基本篇第4 章制作生产程序

4-113

11) GaAsFET

在「图像 2」选项卡中设置引脚信息。

项目

概要

长度输入引脚接触基板部分的长度。

宽度输入引脚宽度。

第 1 部基本篇第4 章制作生产程序

4-114

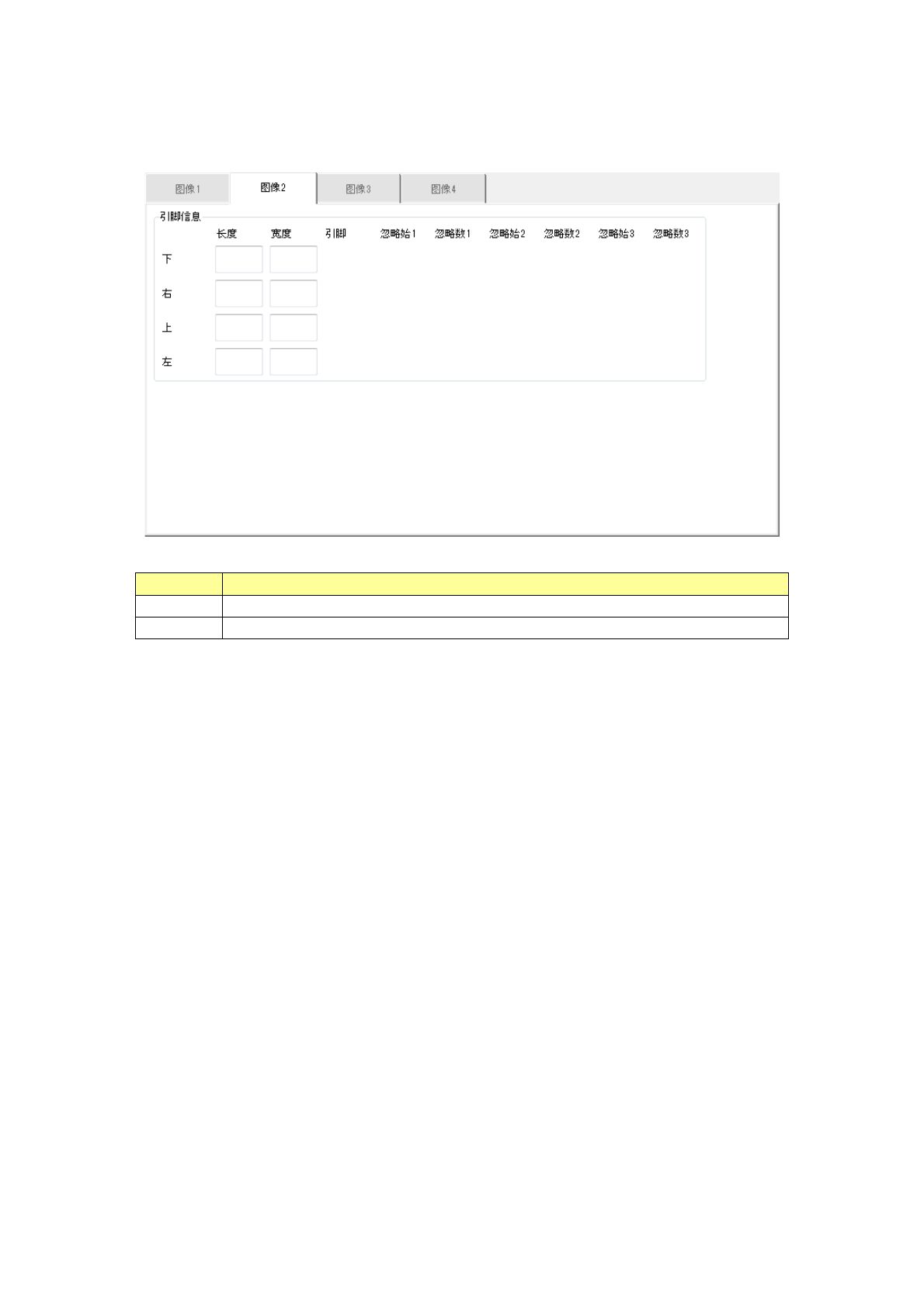

12) 铝电解电容

在「图像 2」选项卡中设置引脚信息。

项目

概要

长度输入引脚接触基板部分的长度。

宽度输入引脚宽度。

第 1 部基本篇第4 章制作生产程序

4-115

13) 方形芯片、外形识别元件

在「图像 1」选项卡中设置明暗校正及识别类型，判定表面背面。

项目

概要

明暗校正

输入有灯光时的明暗校正值。

识别类型

通过组合框选择识别图案。

从「4 边识别」「4 角识别」「重心」「方形元件」中选择。

默认值为「4 边识别」。

但为方形芯片时，仅能选择「方形芯片」。

表面背面判定

仅在方形芯片情况下，选择是否判定表面背面。

选择「是」，则图像

4

选项卡有效，可以进行表面背面判定的详细设定。
