RS-1使用說明書.pdf - 第536页

第 1 部基本篇第 4 章制作生产程序 4- 196 (6) 送料示教吸取位置后，会显示带有送料器编号的送料器按钮。按下送料器按钮，则相应的送料器会进行一次送料。同时，对可以找开始处的元件，以及为其设定状态时，显示出找开始处按钮。按下找开始处按钮，则执行对应供料器的元件找开始动作。送料找开始处

第 1 部基本篇第4 章制作生产程序

4-195

按下图按钮，示教画面即图标化，移动到左下方。

再点击一下图标，则回复为原来的尺寸。

按图标则恢复为原来

的尺寸。

图标化

第 1 部基本篇第4 章制作生产程序

4-196

(6) 送料

示教吸取位置后，会显示带有送料器编号的送料器按钮。按下送料器按钮，则相应的送料器会进行一

次送料。

同时，对可以找开始处的元件，以及为其设定状态时，显示出找开始处按钮。按下找开始处按钮，则

执行对应供料器的元件找开始动作。

送料

找开始处

第 1 部基本篇第4 章制作生产程序

4-197

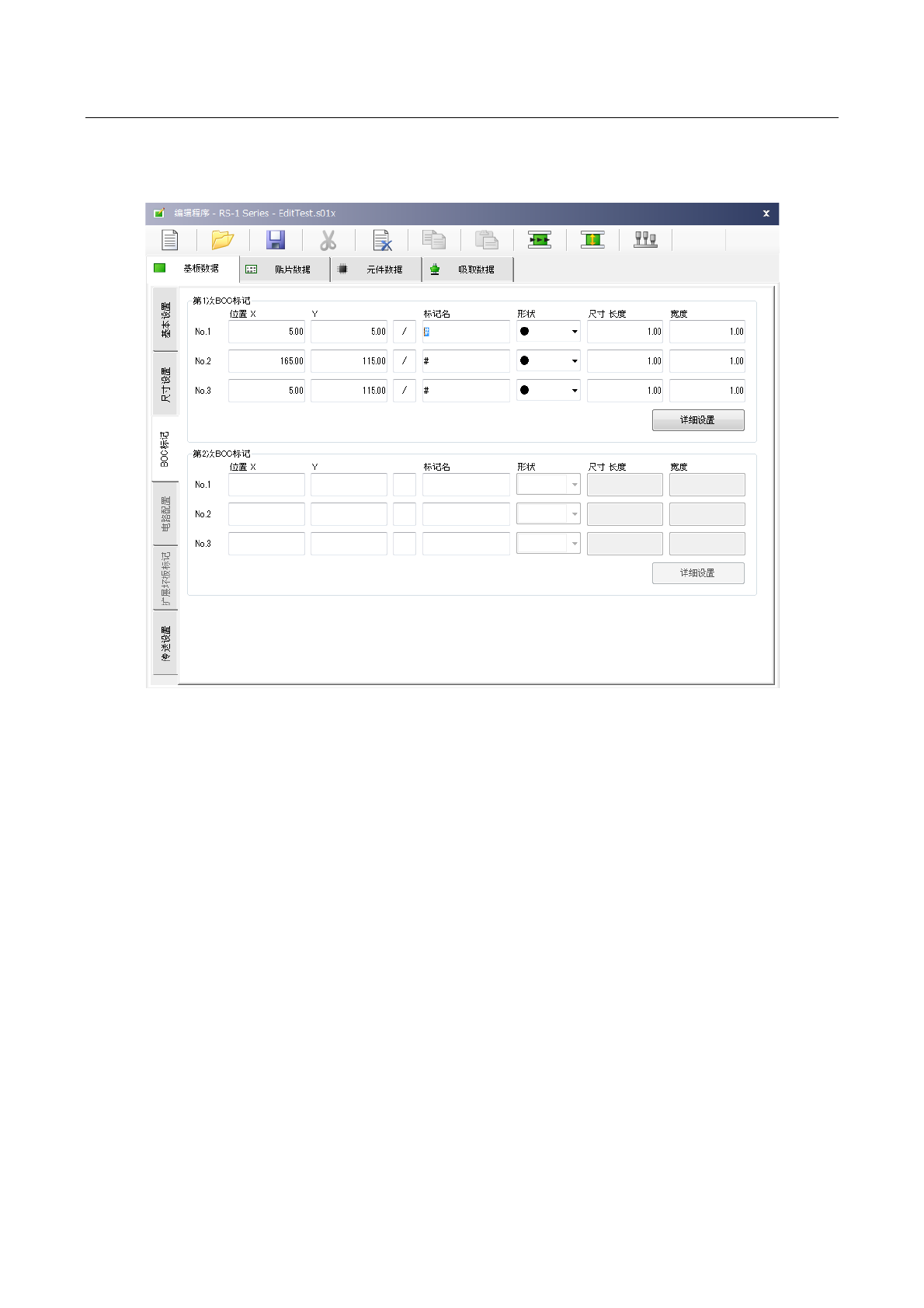

4-5-4-2 标记的示教

对用于识别标记的信息进行示教。要开始示教标记时，请将光标移动到要示教的标记名上，选择功能

栏的[示教]。但必须预先在编辑程序中输入标记的 XY 坐标。
