第 1 部 基本篇 第 2 章 生产
2-82

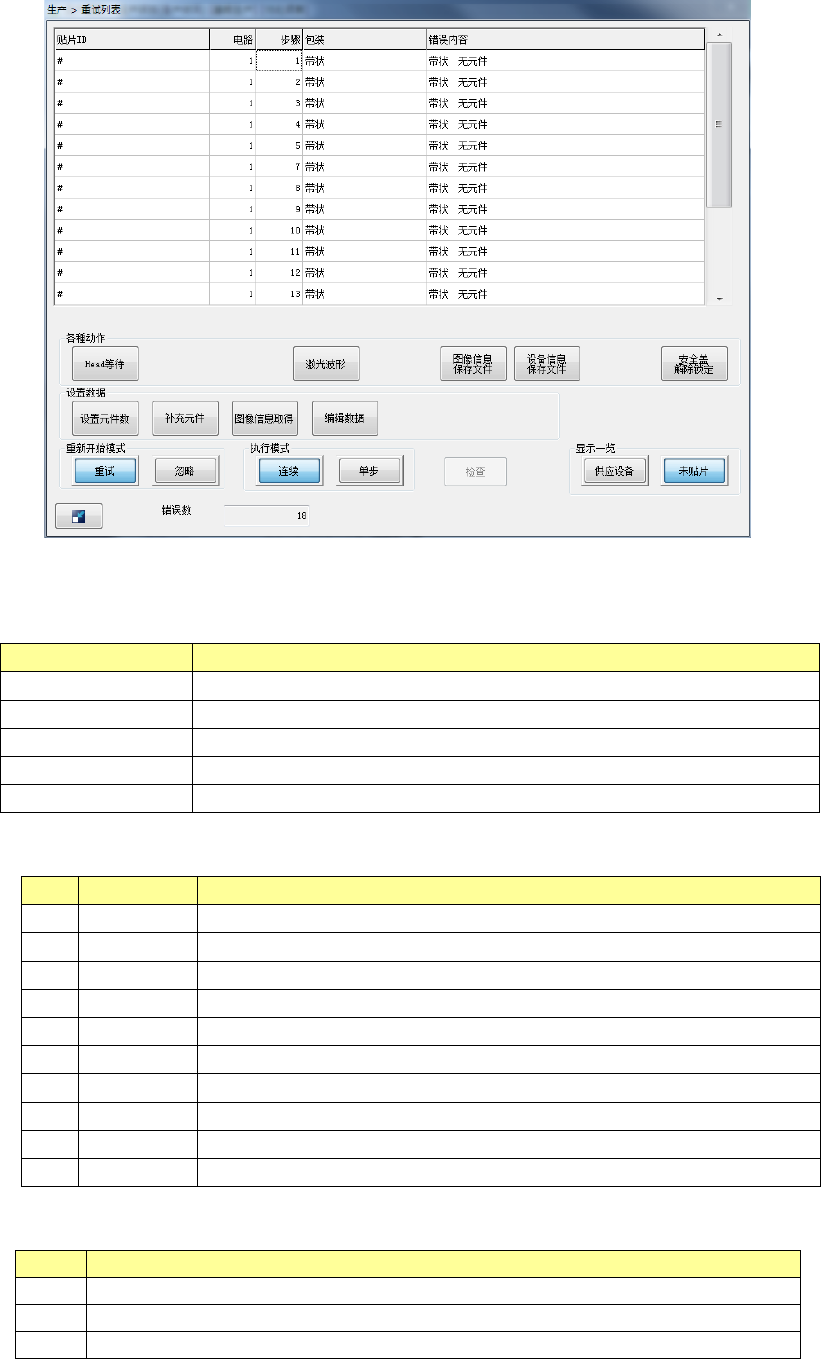

(2) 重试列表（未贴片）
除列表显示的内容以外，其他项目与供应装置相同。
1) 显示一览(未贴片)
按发生顺序显示错误。
项目
内容
贴片
ID(
元件
ID)
显示贴片失败的元件数据的元件
ID
。
电路
显示贴片失败的电路号。
步骤
显示贴片失败的贴片步骤。
包装
显示吸取失败的元件包装方式。
错误内容
显示贴片失败的原因。
2) 错误内容(大区分)
No.
项目
错误主要原因
1
标记识别
识别基准领域标记失败，未能贴片。
2
VCS
识别
VCS
识别元件失败，未能贴片。
3
LA
识别
激光识别元件失败，未能贴片。
4
元件
由于异类元件等元件异常，未能贴片。
5
供料器
由于带式、管式、托架的元件用完或异常，未能贴片。
6
MTC
由于
MTC
供应装置的元件用完或异常，未能贴片。
7
MTS
由于
MTS
供应装置的元件用完或异常，未能贴片。
8
DTS
由于
DTS
供应装置的元件用完或异常，未能贴片。
9
设置
与设置等的设定不匹配，未能贴片。
10
共面
因共面检查异常不能进行贴片。
3) 错误内容(详细‐VCS 识别)
No.
错误显示内容
1
发现引脚弯曲
2
引脚长度错误
3
引脚间距错误
第 1 部 基本篇 第 2 章 生产
2-83
No.
错误显示内容
4
引脚数少于设置数
5
引脚数多于设置数
6
没有发现引脚
7
只有
1-3
个引脚
8
不能检测元件框架
9
正常间距引脚识别错误
10
引脚数少于设置数
(
扩张引脚连接器
)
11
引脚数多于设置数
(
扩张引脚连接器
)
12
外周球识别错误:不能检测球(上边)(检测对象不到 1/3
13
外周球识别错误
:
不能检测球
(
下边
)(
检测对象不到
1/3)
14
外周球识别错误
:
不能检测球
(
左边
)(
检测对象不到
1/3)
15
外周球识别错误
:
不能检测球
(
右边
)(
检测对象不到
1/3)
16
外周球识别错误:球上下边倾斜度大于 3 度
17
外周球识别错误
:
球左右边倾斜度大于
3
度
18
外周球识别错误
:
球上下边距离大于半个间距
19
外周球识别错误
:
球左右边距离大于半个间距
20
所有球识别错误:球间距错误
21
所有球识别错误
:
因太暗，不能识别
22
所有球识别错误
:
球上下边倾斜度大于
3
度
23
所有球识别错误
:
球左右边倾斜度大于
3
度
24
外周球识别错误:不能检测球(下边)(检测对象不到 1/3)"
25
所有球识别错误
:
球左右边距离大于半个间距
26
所有球识别错误
:
没有指定球检查范围
27
所有球识别错误
:
球变形检查错误
28
所有球识别错误:球直径检查错误
29
所有球识别错误
:
球亮度检查错误
30
所有球识别错误
:
检查球存在状况错误
31
外形识别错误
:
检查窗口内不存在对象样品
32
外形识别错误:元件大小错误
33
外形识别错误
:
检查窗口内不存在对象样品
34
外形识别错误
:
与
IC
标记的倾斜度超过
1
度
35
外形识别错误
:
上下左右标记间距大于
+-0.5mm
36
外形识别错误：（OFC 元件识别错误）
37
多引脚识别错误
:
引脚弯曲错误
38
多引脚识别错误
:
引脚长度错误
39
多引脚识别错误
:
引脚间距错误
40
多引脚识别错误:引脚数少于设置值
41
多引脚识别错误
:
引脚数多于设置值
42
多引脚识别错误
:
没有发现引脚
43
多引脚识别错误
:
只有
1-3
个引脚
44
多引脚识别错误:不能确定元件位置
45
多引脚识别错误
:
没有发现引脚
46
任意球识别错误
:
球间距错误
47
任意球识别错误
:
球变形检查错误
48
任意球识别错误:球直径检查错误
49
任意球识别错误
:
检查球是否存在
(
直径
)
出错
50
任意球识别错误
:
检查球是否存在
(
亮度
)
出错
51
任意球识别错误
:
检查球是否存在
(
亮度
)
的样品数偏少
52
球检查错误:球检查错误
53
球检查错误
:
球矩阵大小错误
54
球检查错误
:
球数错误
55
球检查错误
:
球直径错误
第 1 部 基本篇 第 2 章 生产
2-84
No.
错误显示内容
56
球检查错误:亮度基准取得错误
57
球检查错误
:
亮度特性错误
58
外形测量错误
:
元件过于倾斜
59
外形测量错误
:
元件尺寸过大
60
外形测量错误
:
元件尺寸过小
61
外形测量错误
:
元件不存在
62
端子元件识别错误
:
没有引脚（上面）
63
端子元件识别错误
:
没有引脚（下面）
64
端子元件识别错误
:
没有引脚（左面）
65
端子元件识别错误
:
没有引脚（右面）
66
端子元件识别错误
:
引脚宽度异常（上面）
67
端子元件识别错误
:
引脚宽度异常（下面）
68
端子元件识别错误
:
引脚宽度异常（左面）
69
端子元件识别错误
:
引脚宽度异常（右面）
70
端子元件识别错误
:
测量元件异常
71
端子元件识别错误
:
元件方向错误
72
端子元件识别错误
:
元件尺寸错误
73
全部
Head
的元件识别错误
:
元件处于检测框边缘
74
其他识别错误
4) 错误内容(详细 ‐ LA 识别)
No.
显示错误内容
1
左窗口被堵塞错误。
2
右窗口被堵塞错误。
3
左右窗口都被堵塞错误。
4
与
LNC120
的通信发生了错误。
5
与 LNC120 的通信确立失败。请确认 LNC120 是否连接正确。
(IP
地址可能未正确设定。
)"
6 经常在激光中检测到元件。吸嘴过长，或者激光面上有伤痕。
7
下降
Z
轴也没能检测到元件。
8
激光测量的轴移动中发生错误。
9
与激光传感器的通讯中发生了错误，但是运行了恢复通讯处理。
10
与激光传感器的通讯中发生了错误，但是未能恢复通讯处理
11
测量中检测不到阴影
12
命令中检测到错误的参数。
13
检测到无效数据。
14
没有完成激光识别。
15
因其它原因，异常退出测量。
16
θ轴编码器信号没能正确输入到
LNC60
。
17
从激光器的接收信号数据中检测到了数据包数量异常错误。
18
从激光器的接收信号数据中检测到了命令异常错误
19
从激光器的接收信号数据中检测到了地址异常错误。
20
从激光器的接收信号数据中检测到了数据数量异常错误。
21
与激光器确立通信中发生了超时错误。
22
接收激光器数据时发生了超时错误。
23
向激光器传送数据时发生了超时错误。
24
向激光器传送数据时发生了重试超时
25
在
Once
识别处理发生了识别异常。
26
在
Once
识别处理中检测到了传感器的异常。
