第 2 部 功能详解篇 第 9 章 手动控制
9-35

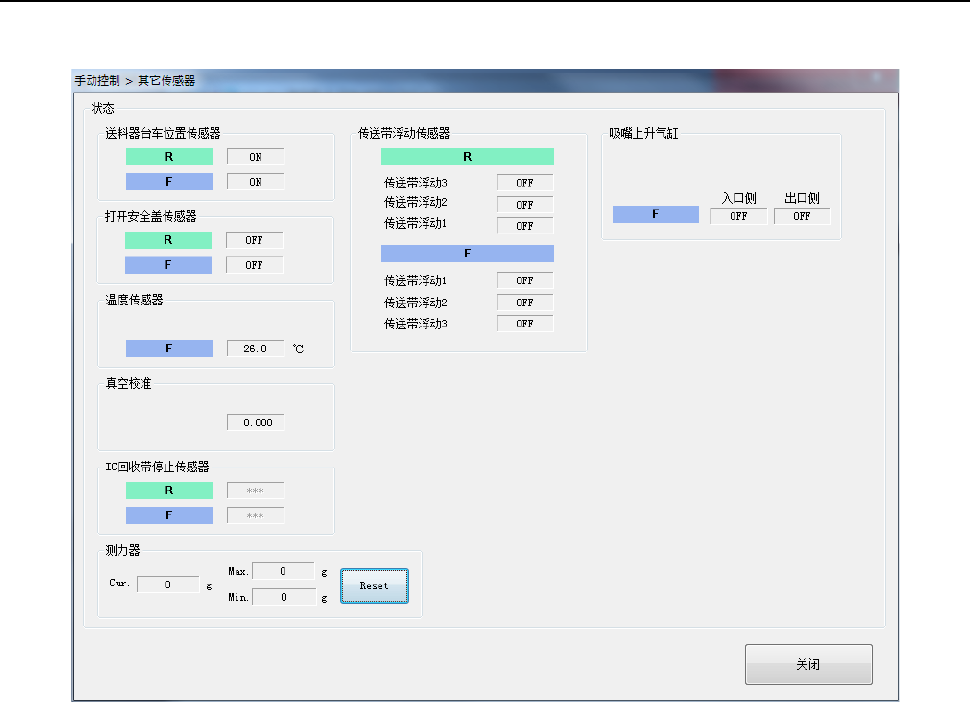

9-6-4 其他传感器
从菜单选择[其他]－[其他传感器]，即可显示其他传感器对话框。
显示各传感器的状态。
对机器设置[使用单元]里的设定，没有影响（没有勾选（不使用的）单元的状态也会显示）。
传感器的状态为连续读入状态，连续显示。
第 2 部 功能详解篇 第 9 章 手动控制
9-36
9-6-5 驱动器状况
选择菜单的[其他]－[驱动器状况]，即可显示驱动器状况。
(1) 当前位置信息
显示各轴当前位置坐标及旋转角度。
对机器设置[使用单元]里的设定，没有影响。没有勾选（不使用的）单元的状态也会显示。
(2) 传感器信息
按下[传感器信息]按钮，即可显示传感器信息。详细情况后述。
(3) 轴反馈位置信息
按下[轴反馈位置信息]按钮，即可显示轴反馈位置信息。详细情况后述。
第 2 部 功能详解篇 第 9 章 手动控制
9-37
9-6-5-1 传感器信息
在驱动器状况对话框，按[传感器信息]按钮，即可显示传感器信息对话框。
原点传感器及界限传感器状况用 ON/OFF，热敏电阻器温度的信息用各自数值显示。
