12-3 矩阵、托盘服务器（MTS）的设置方法
是主机贴装头能够直接吸取并多个供给的装置。（后侧台架设置）
在主机，可以选择 TR8SR、TR5SNX、TR5DNX。
有关使用方法、设置方法的详情，请参见 MTS 附带的『使用说明书』。
为了防止意外启动引起事故，请切断电源后再进行操作。
RS-1/1R 的设置（选择 TR8SR 时）
1) 卷轴保持器 B 的除去（因为在固定的银行规范现浇楼板的情况下去除不如说是）
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-15
2) 排气管的装配
3) REGULATION_BAR_RS 除去（M4×8 4 个）
TR8SR
组装货物附
M4×8
4
本
180
度反向安装
第 2 部 功能详解篇 第 12 章 选项组件
12-16
RS-1/1R 的设定（选择 TR8SR 时）

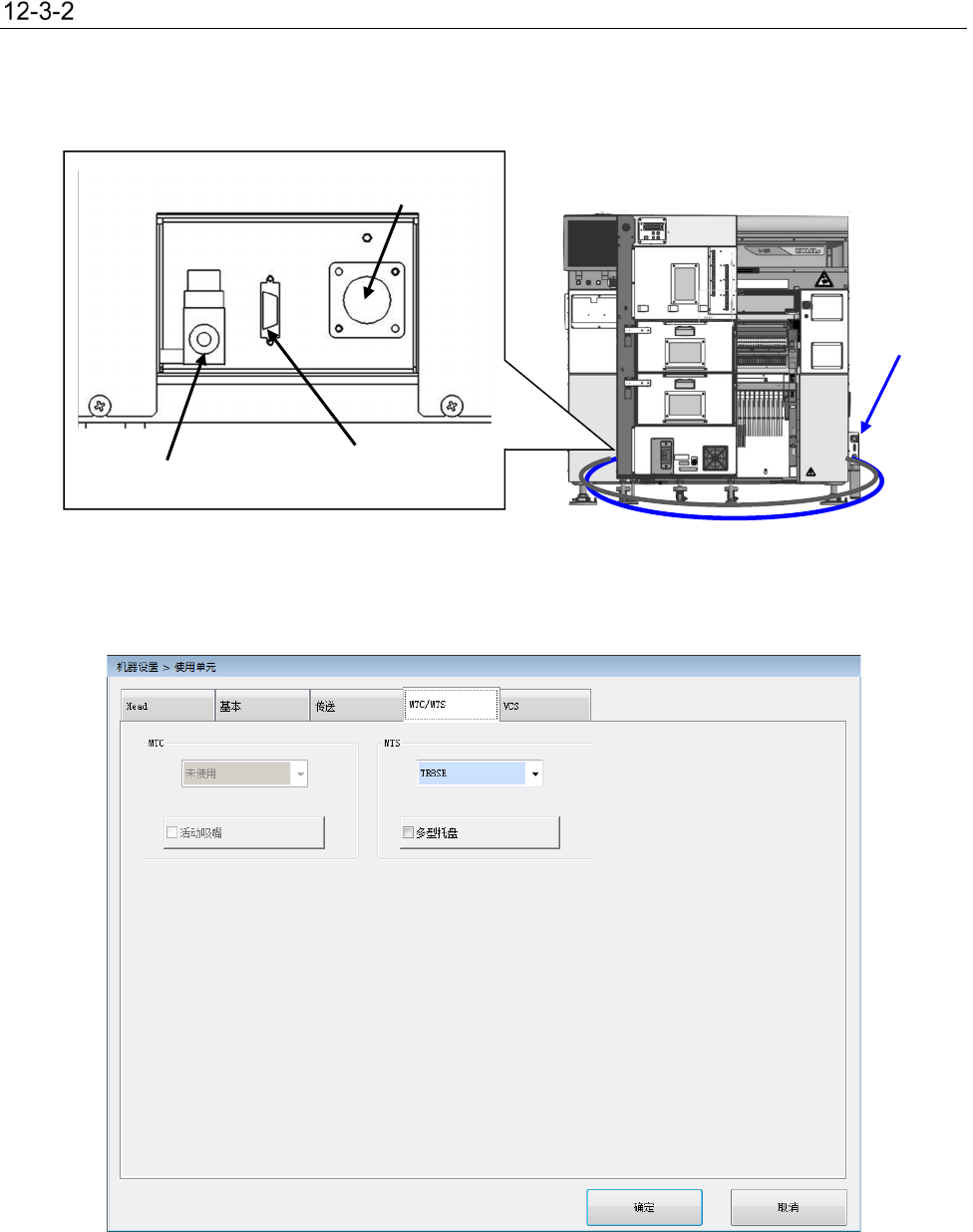

将主体设备与电源电缆、通信电缆、空气管子连接，将 TR8SR 的断路器置于 ON，接通贴片机的电
源。在这一阶段，进行操作时请勿将 TR8SR 插入设备主体。
不进行原点复归，在准许管理者以上权限的状态下，请通过机器设置“使用单元”选择“TR8SR”，保存
后暂且断开电源。
电缆
空气管子
电源连接器
通信连接器
空气管子
