第 2 部 功能详解篇 第 11 章 自己诊断功能
11-24
11-3-3-8-1
设置方法
按[确认]按钮的同时，按照[操作]中显示的指示进行操作，即可自动取得数值。
设置完成前的动作如下所示。
(1) 吸嘴分配
将 7506 号吸嘴安装到设置 Head 上。
(2) 准备夹具
将夹具放置在裸芯片工作台的中心框里。
(3) 吸取夹具
吸取裸芯片工作台（Bare Station）的夹具。发生错误时，请重新装载夹具。
(4) 移动设置的 Head
将设置的 Head 移动到设置 VCS 摄像机的识别位置。
(5) 通过 VCS 识别夹具
通过 VCS 设别夹具的位置，计测夹具的中心位置。
(6) 归还夹具
将夹具归还到工作台（Station）。
计测结束后，进度条会变为 100%。
要反复计测时，请选择[确认]。选择[确认]，会显示前一个画面。
按[确定]按钮，计测值会变为有效，但此时尚未被保存/设置。
退出应用程序后，才会被设置。详情请参见 11-3-3-4-2 设置的保存及退出」。
按[取消]按钮，计测值会变为无效。
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-25
11-3-3-9 ATC 滑板开闭检查

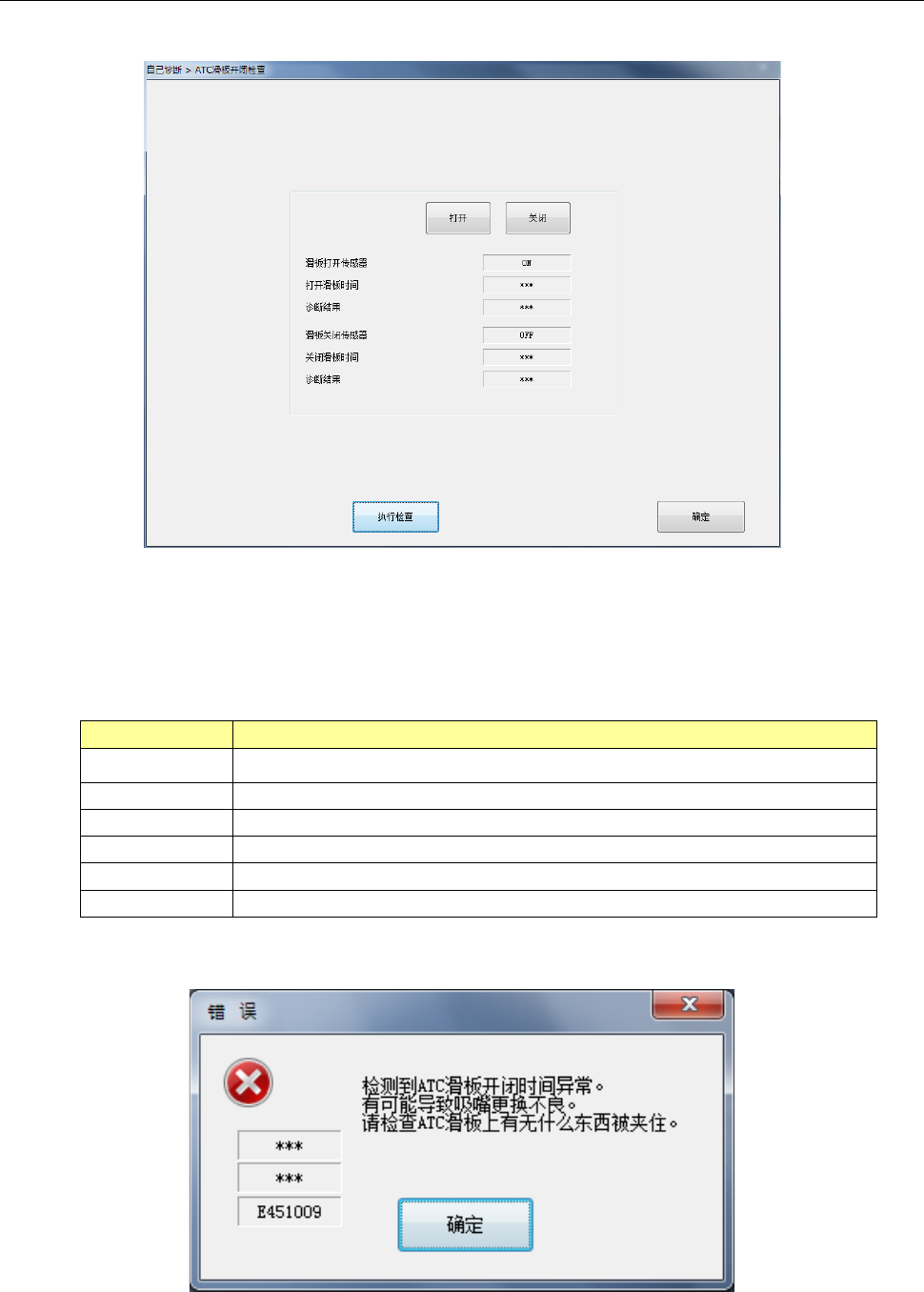

在自己诊断菜单上选择[ATC 滑板]后，可显示 ATC 滑板开闭检查对话框。
按下「开」按钮，打开对象供料器台架的 ATC 滑板。
按下「闭」按钮，关闭对象供料器台架的 ATC 滑板。
按「确定」，关闭对话框。
指定要检查的供料器台架，按下[执行检查]，执行 ATC 滑板开关检查。
项目
内容
滑板打开传感 ATC 滑板打开时的传感状态
滑板打开时间
ATC
滑板打开所需时间
诊断结果
滑板打开时间是否正常，以
OK
或错误显示
滑板关闭传感
ATC
滑板关闭时的传感状态
滑板关闭时间
ATC
滑板关闭所需时间
诊断结果
滑板关闭时间是否正常，以
OK
或错误显示
ATC 滑板开闭检查出现错误时，会输出如下信息。
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-26
11-4 履历保存功能
11-4-1 诊断履历文件
诊断履历文件为将 1 个月的自己诊断履历以 CSV 格式保存的文件。
保存的数据如下。
记录项目
内容
部件更换履历
更换部件信息
更换完成日
错误发生履历
错误发生日
发生的装置
默认的诊断履历保存文件夹为 D:\JUKI\LOG\Slfc。
11-4-2 诊断履历文件管理
主机 SSD 上保存过去 1 年的诊断履历文件。
也可保存在用户指定的网络共享文件夹里 (不能指定主机 SSD)。
