1-2 本装置的构造
1-2-1 基板传送部分的构造

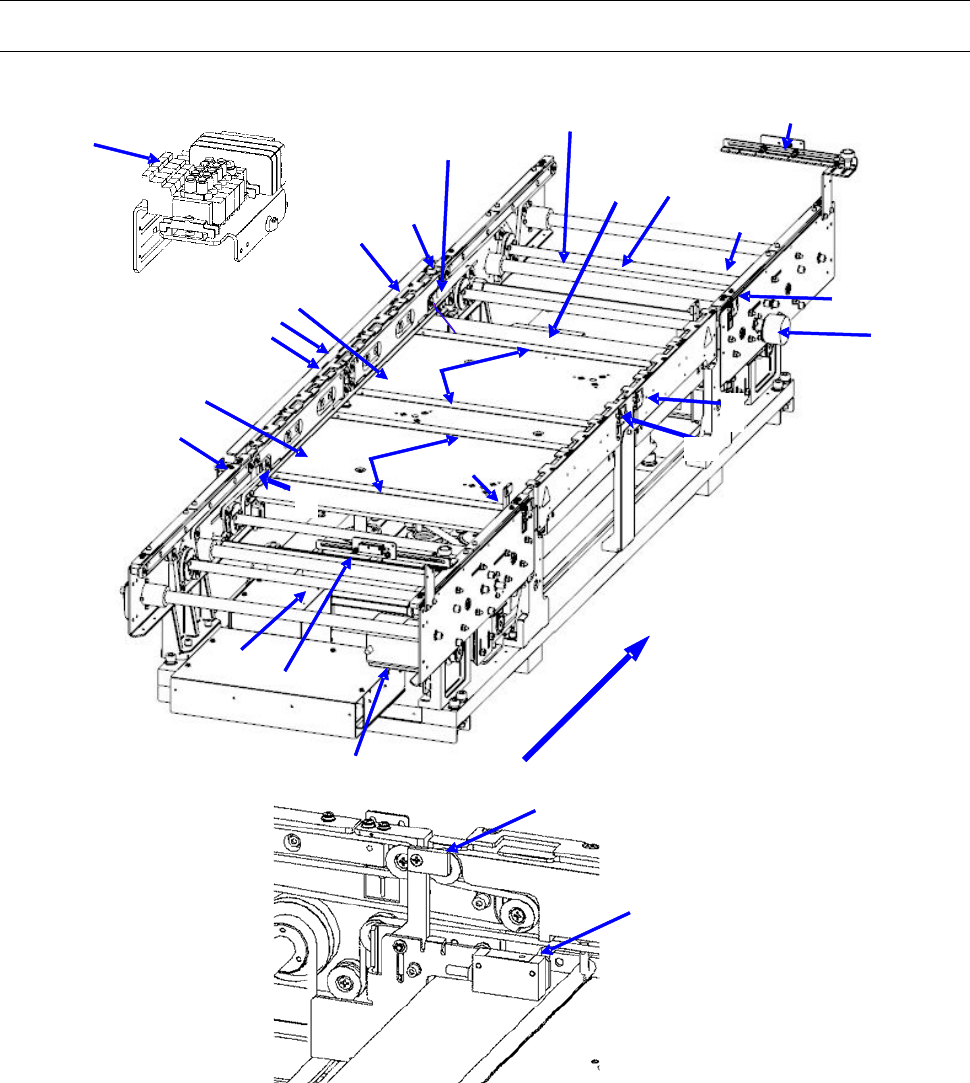

・ 基板传送部的构成 (单通道)
2
1
15
11
3
4
8
10
11
12
10
13
14
17
16
18
11
7
5
9
12
6
21
20
22
23
基板传送方向
1 IN 传感器 9 传送电磁阀 17 支撑销检出传感器受光
2 OUT 传感器 10 传送马达 18 挡块传感器
3 WAIT 传感器光缆受光 11 驱动轴 19 挡块
4 WAIT 传感器光缆发光 12 侧梁 20 (WAIT2 传感器光缆受光)
5 C_OUT 传感器光缆受光 13 支撑台 IN 21 (WAIT2 传感器光缆发光)
6 C_OUT 传感器光缆发光 14 支撑台 OUT 22 (WAIT2 传感器光缆受光)
7
PWB
导轨
15
自动调整宽度马达
23 (WAIT2
传感器光缆发光
)
8 支撑台原点传感器 16 支撑销检出传感器发光
18
19
第 1 部 基本篇 第 1 章 装置概要
1-12
1-2-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有 2 个供料器台架，供给方式因元件的包装方式(带式、托盘)
而不同。
带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器。
托盘元件由托盘支架或矩阵托盘更换器、矩阵托盘服务器供给。
托盘支架及矩阵托盘服务器可安装在后侧。
当您使用
统一更换台车（可选），卸下或插入来自贴片机体内的送料器，可以脱机设置。
* 向右流动时的状态。（ 如果向左流动，IN 和 OUT 相反。）
供料器台架
基板传送部分
后侧
基板
前侧
第 1 部 基本篇 第 1 章 装置概要
1-13
● 电动式供料器用台架的各部分名称
把电动式供料器沿着导轨①插进去，顶住固定块②，定位。
安装电动式供料器ETF的位置，请参见位置标签③。
台架标记④，是用于校正台架位置及姿势的标记。
①
导轨
③
位置标签
⑤
定位销
②
固定块
④
台架标记
⑥
台架基座
②
④
⑤
①
⑥
③
④
⑤
