第 1 部 基本篇 第 4 章 制作生产 程序 4- 85 ( 10 ) 图像 用 VC S 摄像机输入用于元 件定心的信息。 设置的信息，根据元 件类型会有不同。 图像定心， 即是通过 VCS 摄像机 识别 元件 的明 亮部分（引 脚、球 等） ，进行 定心。另 外，通过图 像 定 心还可检测出引脚弯 曲、球变形等不良 状况。 为了进行定心、 检测不良状 况， 必须在图像的项目 中输入引脚 、球形等 尺寸， 及设置不良状况 的检测 级…
第 1 部 基本篇 第4 章 制作生产程序
4-84
各种元件的设定项目
电极尺寸
测量高度
偏移值
引脚偏移量
宽度
长度
下
右
上
左
QFP
○ ○ ○ ○ ○ ○ ○
PQFP (BQFP)
○ ○ ○ ○ ○ ○ ○
SOP
○ ○ ○ ○ × ○ ×
TSOP2
○ ○ ○ ○ × ○ ×
双向引脚连接器
○ ○ ○ ○ × ○ ×
Z
形引脚连接器
○ ○ ○ ○ × ○ ×
TSOP
○ ○ ○ × ○ × ○
单向引脚
连接器
引脚方向
上
○ ○ ○ × × ○ ×
引脚方向
下
○ ○ ○ ○ × × ×
BGA
× × ○ × × × ×
FBGA
× × ○ × × × ×
上列以外的元件
× × × × × × ×
第 1 部 基本篇 第4 章 制作生产程序
4-85
(10) 图像
用 VCS 摄像机输入用于元件定心的信息。
设置的信息，根据元件类型会有不同。
图像定心，即是通过 VCS 摄像机识别元件的明亮部分（引脚、球等），进行定心。另外，通过图像定
心还可检测出引脚弯曲、球变形等不良状况。
为了进行定心、检测不良状况，必须在图像的项目中输入引脚、球形等尺寸，及设置不良状况的检测
级别等。

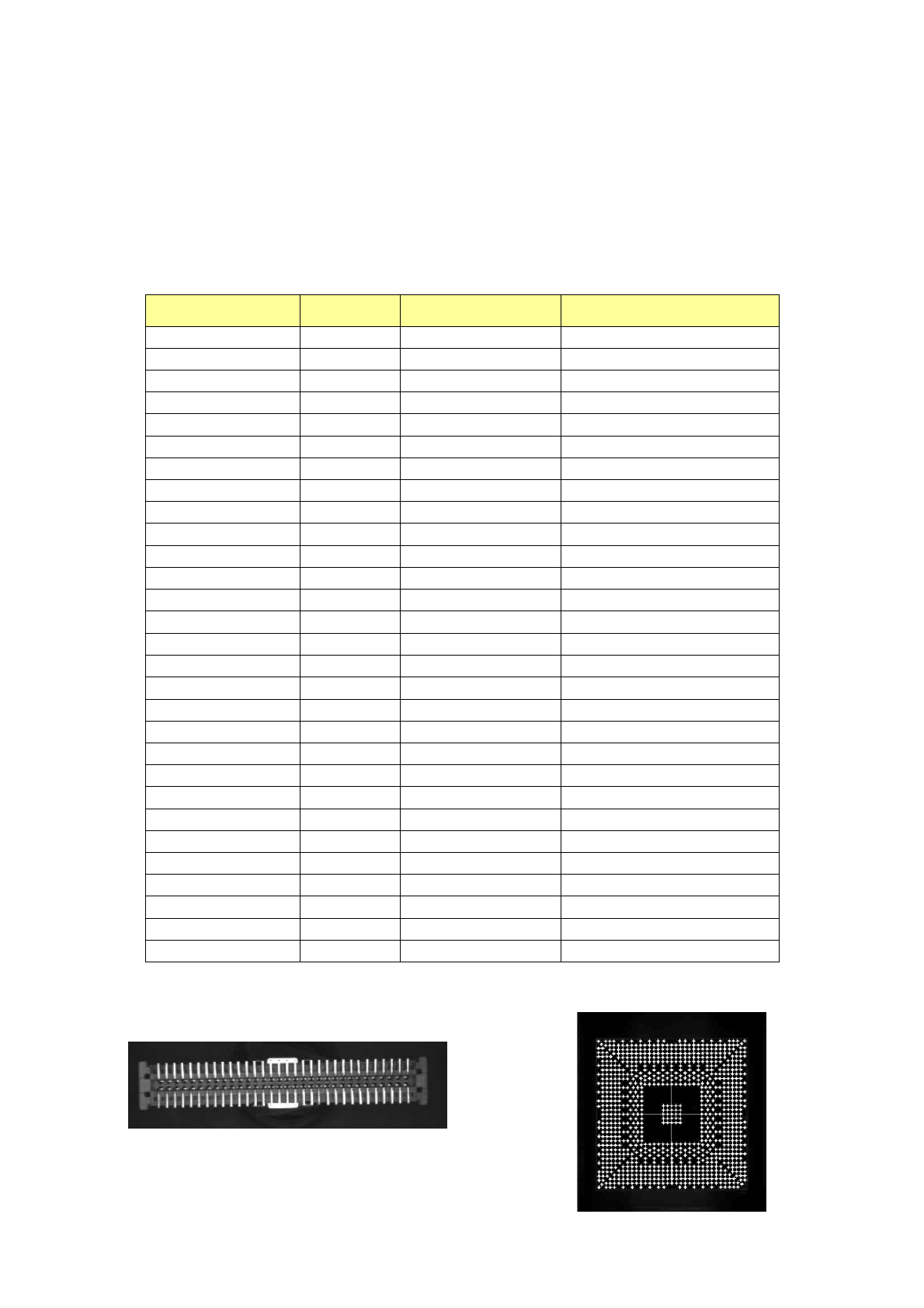

・ 图像定心对象元件
元件种类
图像识别
引脚形状等
参考：可否激光识别
方形芯片 ○ — ○
方形芯片(LED) × — ○
圆筒型芯片
× — ○
铝电解电容
○ 引脚元件 ○
GaAsFET ○ 引脚元件 ○
SOT × — ○
SOP ○ 引脚元件 ○
HSOP ○ 引脚元件 ○
SOJ
○ 引脚元件 ○
QFP
○ 引脚元件 ○
QFN ○ 引脚元件 ○
PLCC (QFJ) ○ 引脚元件 ○
PQFP (BQFP) ○ 引脚元件 ○
TSOP ○ 引脚元件 ○
TSOP2
○ 引脚元件 ○
BGA
○ 球元件 ○
FBGA ○ 球元件 ×
外形识别元件 ○ 外形识别元件 ×
通用图像元件 ○ 外形识别元件 ×
网络电阻
× — ○
微调电容器
× — ○
单向引脚连接器 ○ 引脚元件 ○
双向引脚连接器 ○ 引脚元件 ○
Z 形引脚连接器 ○ 引脚元件 ○
扩展引脚连接器 ○ 引脚元件 ×
J 引脚插座
○ 引脚元件 ○
鸥翼式插座
○ 引脚元件 ○
带减震器的插座 ○ 引脚元件 ○
其他元件 × — ○
例 1） 连接器元件时（引脚识别） 例 2） BGA 元件时（球识别）
第 1 部 基本篇 第4 章 制作生产程序
4-86
1) 元件类型 引脚元件时
① 引脚间距
输入引脚之间的尺寸。
② 引脚信息
a) 长度
输入引脚的长度。有下、右、上、左的输入位置，根据元件类型决定需要的输入位置。
对于 QFP，由于 4 个方向长度相同，只需输入 1 处(长度 下)。
输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模部内侧(元件底部) 都有引脚，因此可
输入比从上面看的长度稍大些的值。
「图像数据」中的“下、右、上、左”
以本装置中所定义的 0 度的贴片方向为
基准来表示。
引脚长度
引脚长度
引脚间距
