第 1 部 基本篇 第 1 章 装置概要 1- 53 1) 贴片元件 的表面 有凹 凸或弯曲时， 会影响吸取效果， 造成吸取不良、 精度不良， 发生激光识别错 误等。 ( 有时可通过 改变吸嘴编号来 处理。 ) < 吸取不良的例子 > 激光识别 < 精度不良的例 子 > 吸嘴 一字槽 凹面 阳文 § 关于贴片元件形状 § 注意
第 1 部 基本篇 第 1 章 装置概要
1-52
0
.35
(模部的背面与脚跟部之间)
模部

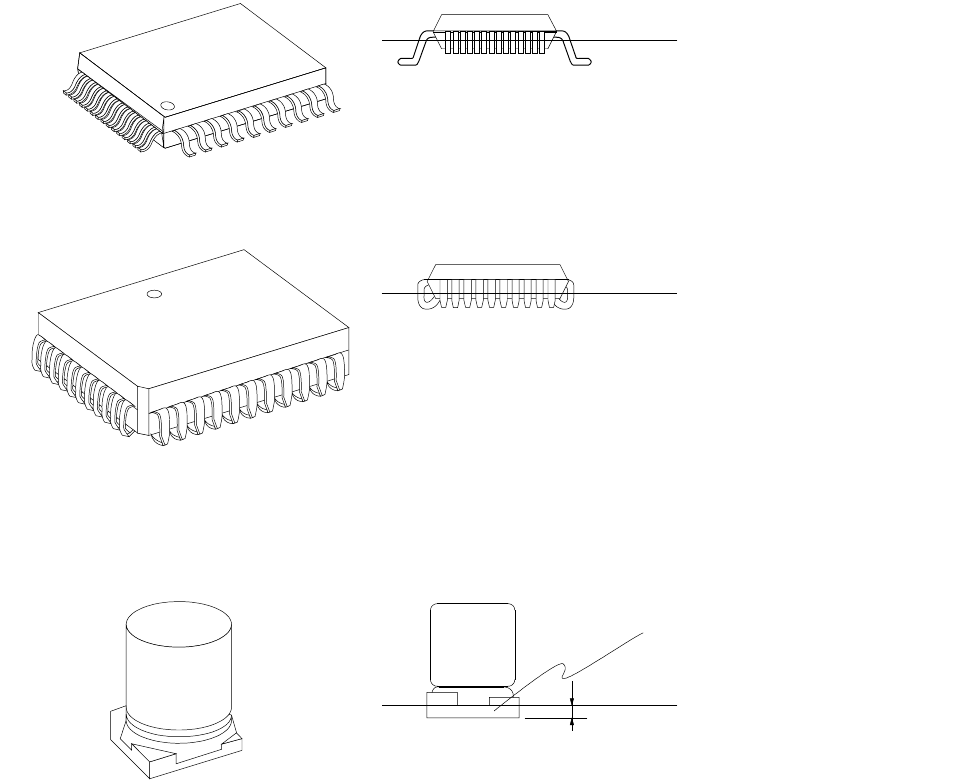

激光校正测量位置
(距元件背面 0.35mm 的位置)
(引脚垂直部分的中间)
电解电容
激光校正测量位置
PLCC
激光校正测量位置
QFP·BQFP
第 1 部 基本篇 第 1 章 装置概要
1-53

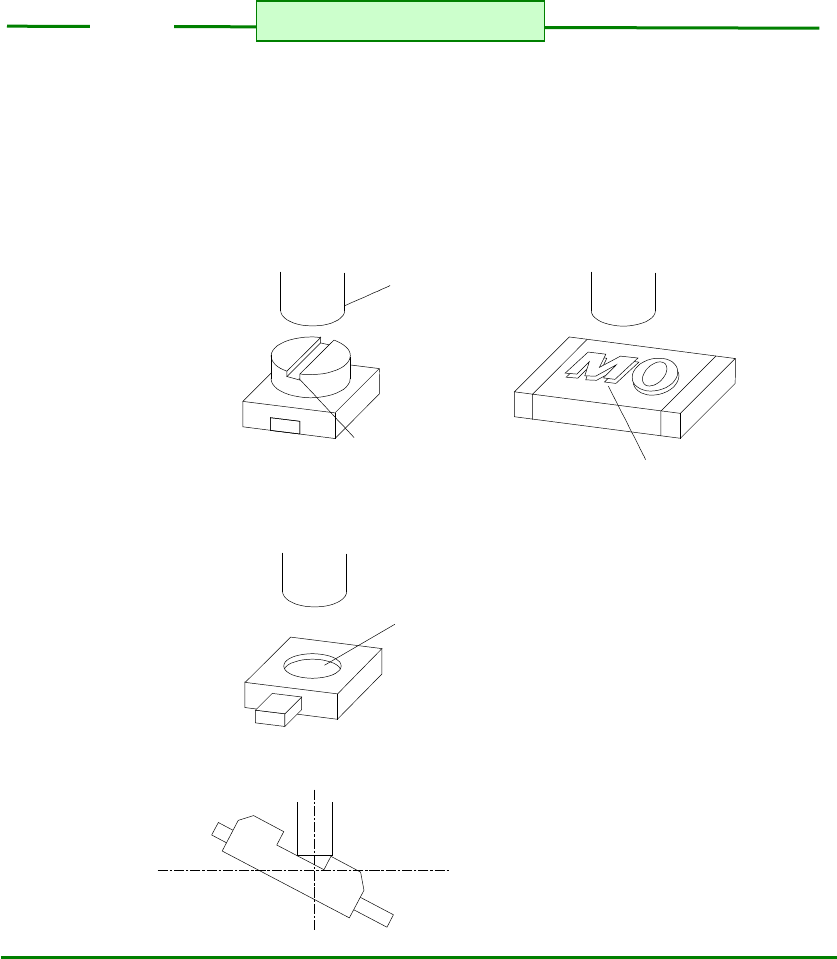

1) 贴片元件的表面有凹凸或弯曲时，会影响吸取效果，造成吸取不良、精度不良，发生激光识别错
误等。(有时可通过改变吸嘴编号来处理。)
<吸取不良的例子>
激光识别
<精度不良的例子>
吸嘴
一字槽
凹面
阳文
§关于贴片元件形状§
注意
第 1 部 基本篇 第 1 章 装置概要
1-54
1-8 基本操作
1-8-1 画面构成示例

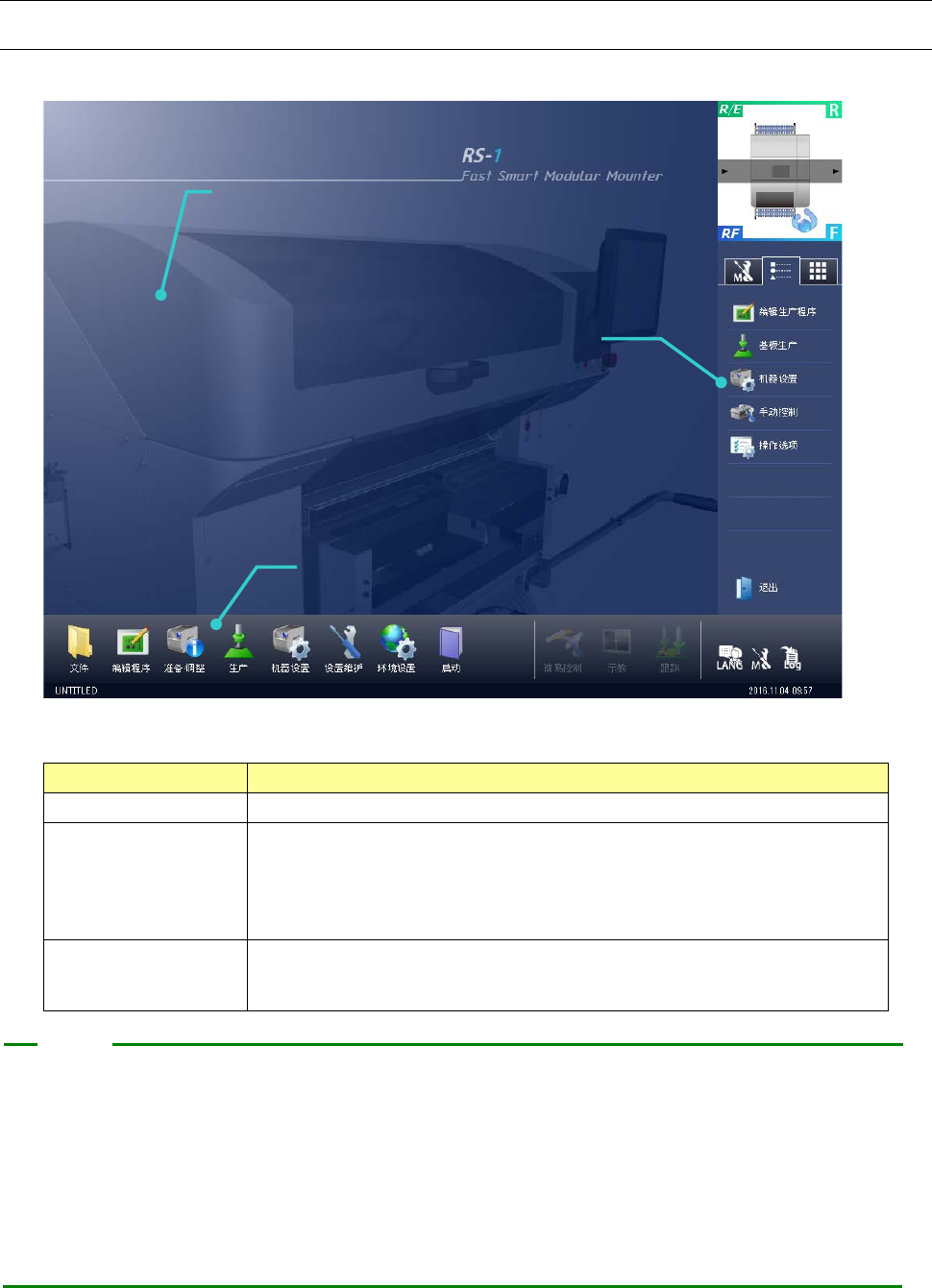

(1) 桌面画面
画面构成要素及功能概要
要素
功能概要
①应用程序区域
显示各应用程序的画面
②操作区域
可调出桌面画面、以及各应用程序中使用的命令。
可调出可在各应用程序中执行的有代表性的功能。
有切换显示语言等功能。
也显示生产程序名以及时间等。
③信息区域
显示简易不同步事项、维护信息。
切换选项卡可显示维护菜单、应用程序快捷方式菜单、软键盘。
1. 当使用英文版之外的操作系统（日文或中文操作系统），用语言切换功能显示英文画面时，画面的一
部分或整个画面有可能不显示英文，而显示操作系统使用的语言。
<画面中有一部分不显示英文的例子>
文件管理、系统菜单
2. 当基板 ID、元件名称、元件注释等可用日文（中文）设置的数据用日文（中文）设置时，切换使用
语言功能后，可能无法正确显示英文画面，敬请注意。
注意
①应用程序区域
③信息区域
②操作区域
