第 1 部 基本篇 第 3 章 维护
3-35
3-5 推荐定期更换部件
除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有“气”相关机器，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No
件号
品
名
个数
部位
更换标准
(
年
)
备
注
1
PF901010000
过滤器零件
1
盖（罩）
1
前后的压力差
0.1MPa
2
PF901006000
过滤器零件
B
1
盖（罩）
1
前后的压力差
0.1MPa
3 EZ175664711
BATTERY PACK
(BS06A-H24/2.5L)
1 电气部分 3
4
40182492
UPPER_EDGE
1
台架
1
5
40182493
LOWER_EDGE
2
台架
1
6
40138045
真空泵维护套件
1
泵
0.9
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
3-6 使用润滑油、油
No
件号
品
名
容量
备注
1 MDFRX1001L0 DEFRIX OIL NO1 800ml
2 40032449 6459 GREASE N 400g
使用注油枪
3 40127626 GREASE_GUN
4 40127627 GREASE_GUN_NOZZLE
5 40046643 CG2 GREASE 2.5mg
注射器型
6 40094361 NSL GREASE 80g
使用手持油泵
7 40098975 NSK_HGP
装入小型伸缩容器的单按式安装型
8 40106055 FLEXIBLE NOZZLE
可装入 No.6 注油枪的 XY 滚珠丝杠用
9 EZ764002555
AFF＋400
400g
第 1 部 基本篇 第 3 章 维护
3-36
3-7 定期更换零件更换方法
※ 仅更换切带器的刀刃非常危险。在更换时，由弊公司服务部门或代理店对应。详情请与窗口部门咨
询。
由于损耗，可能造成以下零件压力降低。
<损耗零件一览>
更换零件组件号：40138045
检查部位
使用数量
检查内容
检查方法
碗形密封垫圈 2 有无异常磨损、硬化、龟裂等现象 目检
气缸密封圈
2
有无变形、硬化、龟裂等
目检
吸排气阀 2 有无变形、硬化、缺损 目检
O
环
S-67
2
有无变形、磨损、硬化、龟裂等
目检
Head 密封圈 2 有无变形、硬化、龟裂等 目检
检查・更换
3-7-3 手写笔与长挂钩的更换
●真空泵的更换准备
1) 确认真空泵没有运转。（刚停止运转后泵内部会很热，请停止后放置 30 分钟左右，确认泵冷却之
后再开始作业。）

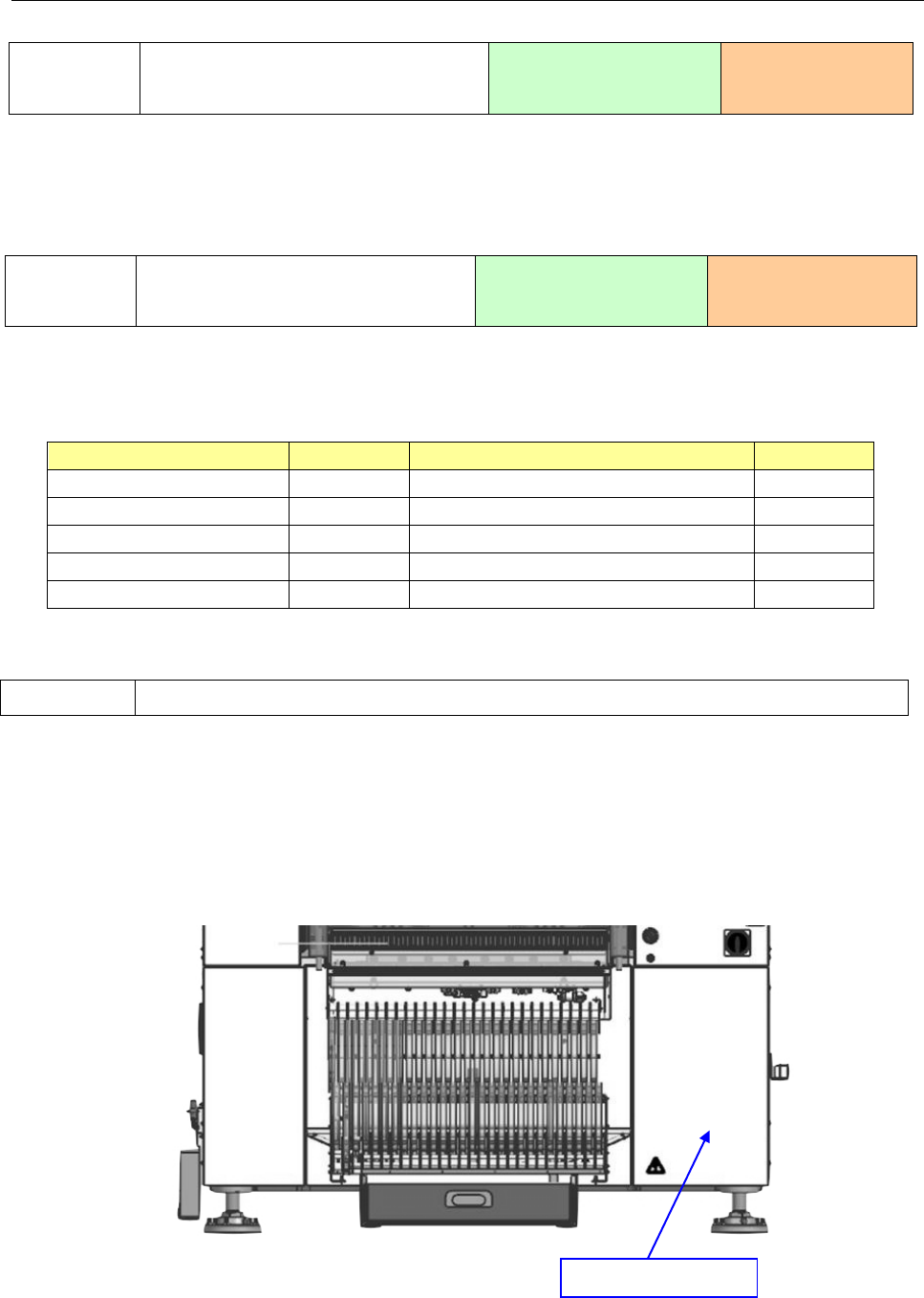

2) 请拆下机器主机前侧右下部的安全盖（安全罩）。
检查・更换 3-7-1 切带单元的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
检查・更换 3-7-2 真空泵零件的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
安全盖（螺钉×4）
第 1 部 基本篇 第 3 章 维护
3-37

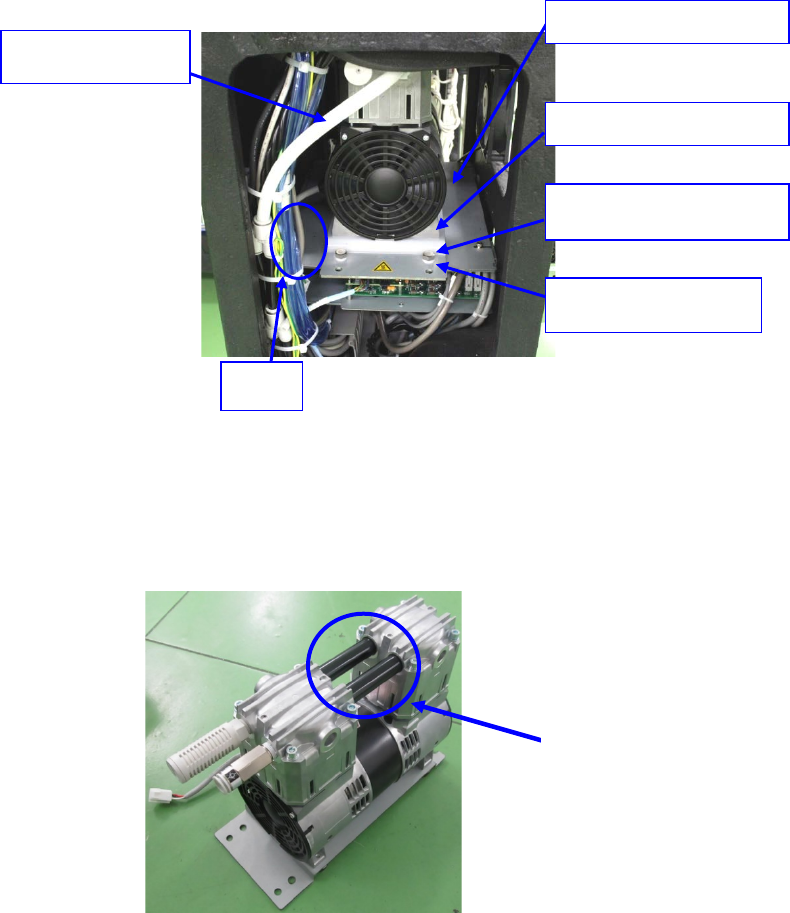

3) 从真空泵拆下气管、成捆电线（电源线），卸下固定 VAC_PUMP_STAY 的六角头铰制孔用螺栓(M6：
13mm 扳手)及六角螺母。
4) 将真空泵从主机里取出。
※ 取出时请注意成捆的电线。
※ 取出真空泵时，请勿把持连接管。
※ 取出真空泵时，有真空泵的橡胶脚和 VACUUM_PUMP_BR 粘着的情况。
连接管
电源
VACUUM PUMP STA
VACUUM PUMP BR
气管
六角头铰制孔用螺栓 x2
六角螺母×2
