第 2 部 功能详解篇 第 7 章 操作选项
7-31

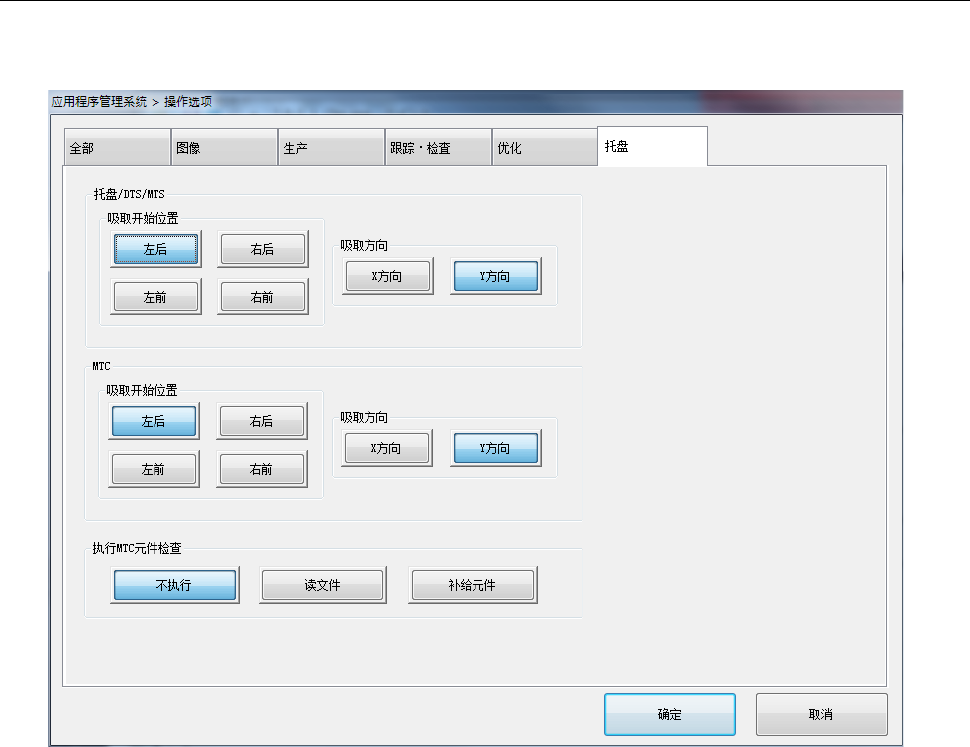

7-7 托盘
设置托盘的操作选项。
第 2 部 功能详解篇 第 7 章 操作选项
7-32
No.
项目
内容
状态
动作及详细内容
1
吸取开始位置
设置托盘元件的吸取开始位置。
开始位置 选择左后、左前、右后、右前。
2 吸取方向
设置托盘元件的吸取方向。
吸取方向 选择 Y 方向、X 方向。
3 MTC 元件的元件检测
对
MTC
吸取元件时是否进行元件检查进行设置。
仅当机器设置中
MTC
设置为“
TR6D
”时，才能进行设置
。
不执行
不进行元件检查。
在补给至满料时，务必从托盘元件的
开头位置进行吸取。
读文件 变更生产程序文件时进行元件检查。
补给元件
按下 MTC 的 SUPPLY 开关，在元件
补给结束后进行元件检查。
选择「读文件」「 补给元件」，从补给满元件的
MTC
托盘吸
取元件时，通过 MTC 内的 HMS 检查托盘上有无元件，从
有元件的位置开始吸取。
第 2 部 功能详解篇 第 8 章 机器设置
8-1
第
8
章 机器设置
8-1 概要
设置吸嘴配置等机器基本构成。
设置的后的数值，机器构成若无变化，无需改变设置值。
若增加了吸嘴等，机器构成有变化时，请对该部分进行重新设置。
清扫吸嘴后，进行机器定期检查时，请一并检查设置值。
No.
操作组
设置项目
设置内容
1
使用单元
Head
Head
相关单元的使用／未使用
基本
基本相关单元的使用／未使用
设定转印装置的使用
/
未使用及种类
传送
传送相关单元的使用／未使用
MTC/MTS
MTS
的使用／未使用
VCS
VCS
的使用／未使用
2 吸嘴
注册吸嘴一览
已注册的吸嘴号的设计值数据
读吸嘴数据
吸嘴数据
ATC
吸嘴分配
ATC
的吸嘴分配
无吸嘴时真空值
未安装吸嘴时的真空值
读 ATC 数据
从规定的
INI
文件读
ATC
数据
※仅
RS-1R
ATC 设置
安装
ATC
的设定、阅览信息、判别设定
※仅
RS-1R
3 传送
传送设置
设置传送的动作
支撑台
设置支撑台的动作
外形基准位置设定
设定从原点至基板外形基准位置
4 位置设定
废弃元件位置
设置元件废弃位置
IC
回收带位置
设置
IC
回收带位置
Head
等待位置
设置
Head
等待位置
MTS
装配位置偏差
设置
MTS
装配位置
MTC
滑梭吸取位置
设置
MTC
元件供给位置
5 功能设定
吸取错误条件设置
设置吸取错误的条件
标记识别速度
设置标记识别时的速度
设置焊锡偏移校正
设置焊锡印刷识别时的位置校正值
吸取前供料设定
设置吸取前进行送料的送料器
Head
高度变更设定
设置元件高度
坏板标记信息设定
坏板标记传播为有效时的设置
确认吸嘴芯滑动不良
设定吸嘴芯滑动不良检查的使用
/
未使用
接缝设置
设定接缝的使用
/
未使用
6 单元设定
信号灯
设置信号灯的模式
坏板标记传感器示教
坏板标记示教时的设置
设置叠加系统
设置叠加画面
在线连接
进行在线连接时的设置
共面性
共面性检测选项生效时的设置
验证检查
元件验证生效时的设置
