第 2 部 功能详解篇 第 12 章 选项组件
12-98

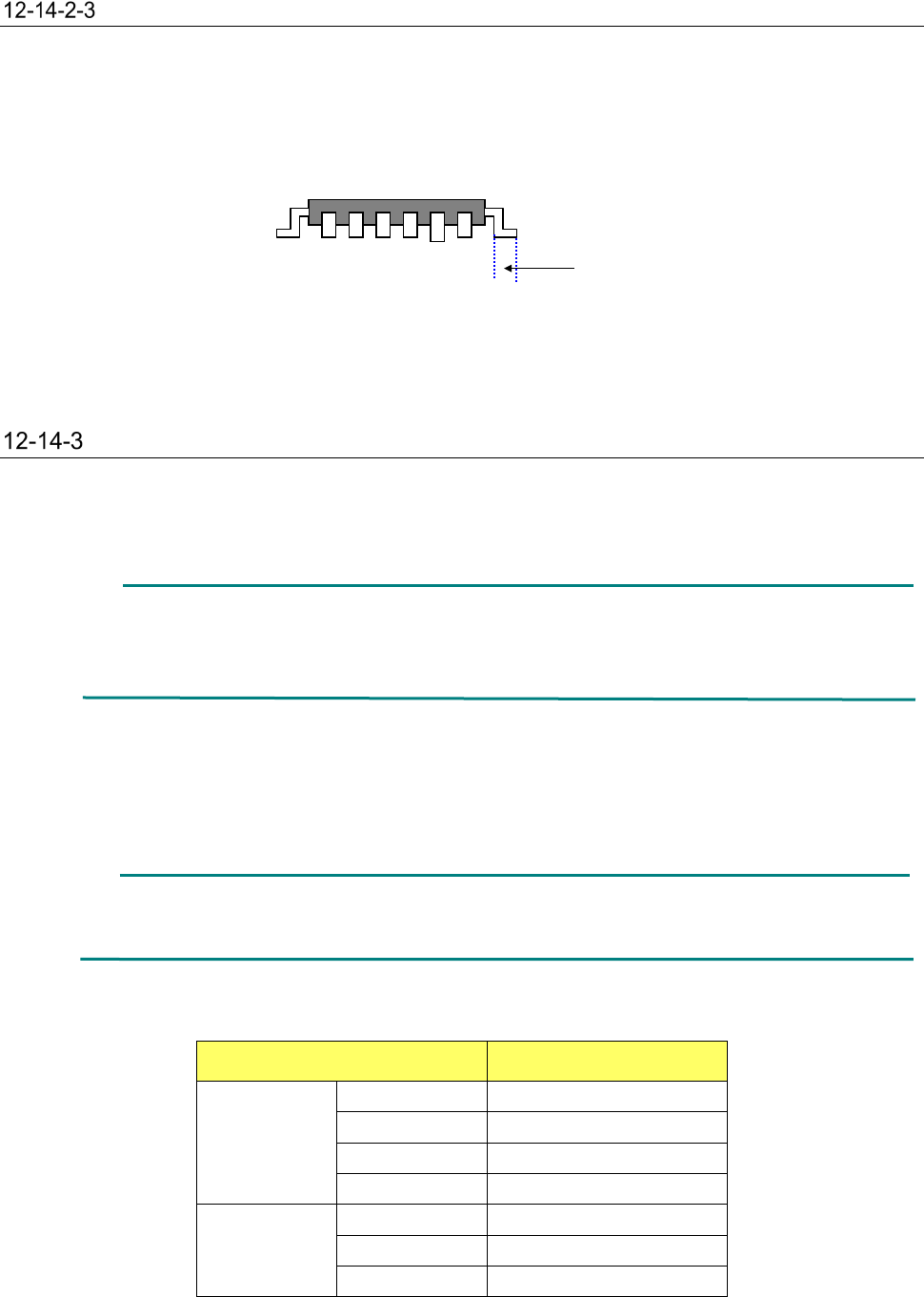

检查判定基准
■ 平行（共线性）检查(仅引脚元件)
使用元件数据编辑中的共线性检查「判定值」，检查各边各引脚上下方向的弯曲。
◇ 检查的位置为各引脚在基板上设置的面的中心。
■ 共面性检查
使用元件编辑中的共面性检查「判定值」，检查引脚上下方向的弯曲。
规格概要
(1) 对象元件
QFP、SOP､BGA、连接器
※仅限使用 VCS 识别时。
球元件(BGA)仅限识别种类为指定全球(全球基板､全球陶瓷)时｡通过通用图像制作的元件不
适用｡
(2) 分辨率、精度
① 分辨率 ：1 μm
② 精度（3σ） ：15 μm
当由于接触探针的接触痕迹等端子有伤痕的元件、或引脚元件上的端子面的形状不是
矩形，测量面的形状不是平面时，有时不能正确判定。
(3) 元件尺寸
项目 尺寸
引脚元件
间距
0.4mm
以上
引脚宽
0.2mm
以上
引脚长
0.3mm
以上
元件尺寸 48mm×150mm 以下
球元件
间距 0.8mm 以上
球径 0.4mm 以上
元件尺寸 48mm×150mm 以下
扫描位置
第 2 部 功能详解篇 第 12 章 选项组件
12-99
(4) 可测量范围
可测量范围为１mm 以内，超过此范围会发生错误。
(5) 测量重试
可设定发生了测量错误时的重新测量的次数｡
（参见「8-3-6-8 共面性」）
(6) 输入测量参数
① 测量时的共面性判定值
② 电极尺寸：宽度、长度(仅引脚元件)
③ 测量高度偏移
④ 引脚偏移
⑤ 曝光时间
(7) 输出测量结果
① 对设定值判定好坏
② 输出所有端子的高度信息及判定好坏
(8) 激光强度
激光 ：等级 3B(IEC60825-1:2007) 可视光
最大输出 ：100mW
波长 ：600-700nm
1mm
第 2 部 功能详解篇 第 12 章 选项组件
12-100

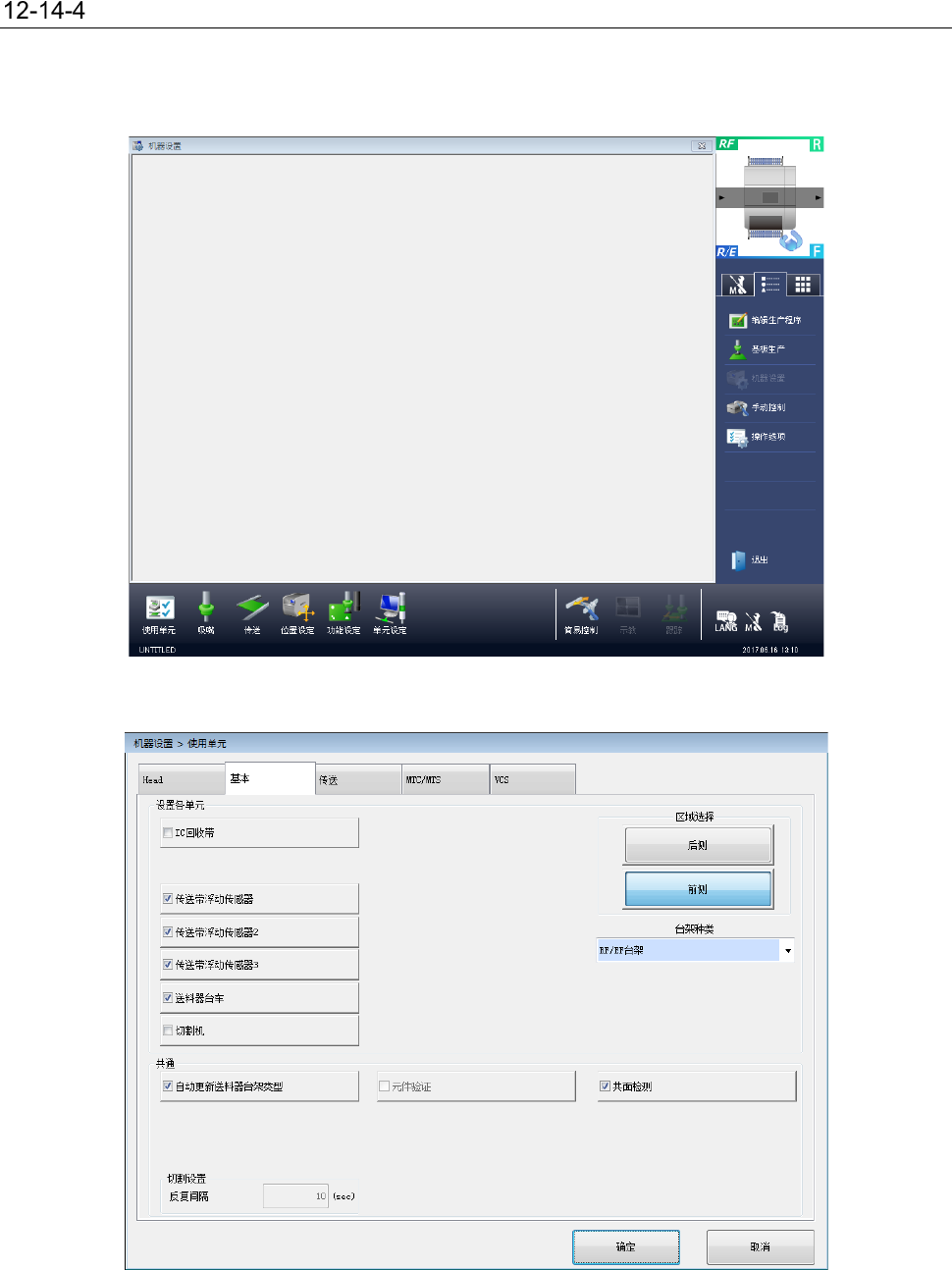

机器设置
进行共面性检查时，必须进行「机器设置」的设定。
请启动「机器设置」。
1) 从机器设置画面菜单选择 [使用单元] － [基本]。
选择勾选［共面检测］。
勾选后即设定为使用。
