第 2 部功能详解篇第 8 章机器设置

8-60

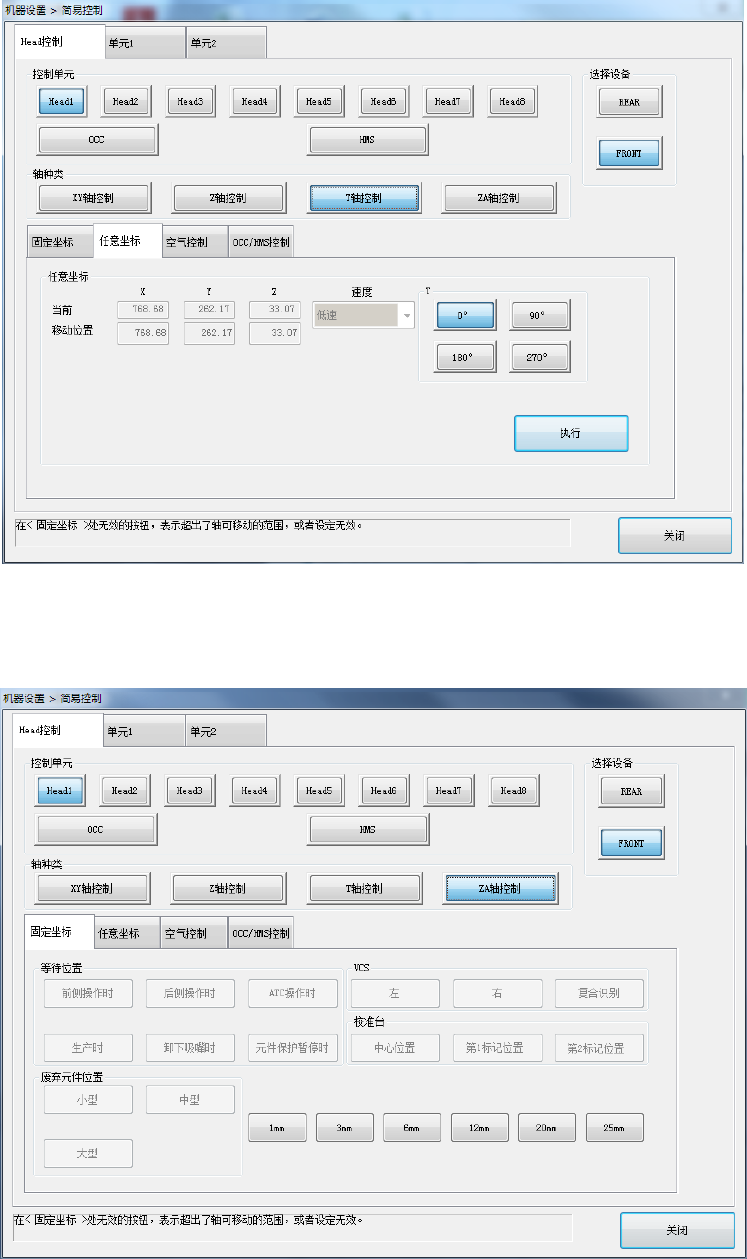

(3) θ 轴控制

[控制单元]指定 Head 时，可移动 θ 轴。

(4) ZA 轴控制

[控制单元]指定 Head 时，可移动 ZA 轴。

只可以选择ZA轴能够移动的高度范围。

・执行 [ 1mm ]～[ 25mm ] 按钮时，如在低于当前高度下动作，将显示下降信息。

第 2 部功能详解篇第 8 章机器设置

8-61

8-4-3 移至任意坐标的操作

(1) 移动 XYZ

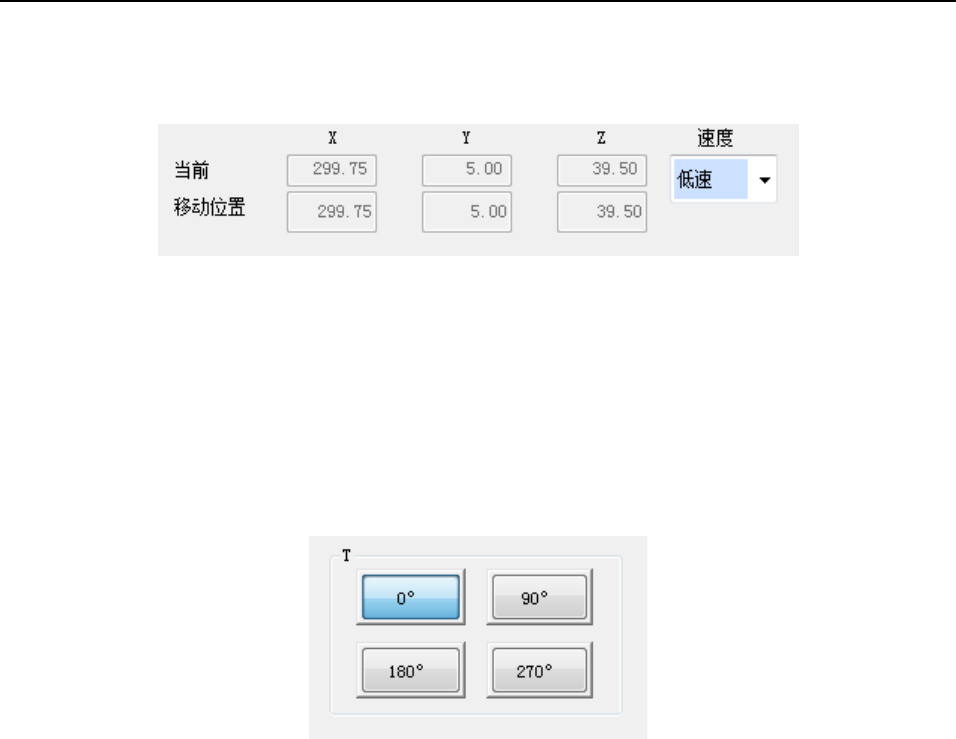

选择轴种类 [XY 轴控制]、[Z 轴控制]，选择「执行」后，即可把轴移至[任意坐标]的移动坐标位

置。

(2) 速度

选择轴种类 [XY 轴控制]、[Z 轴控制]、[θ 轴控制]，选择「执行」后，即可按指定的速度移动轴。

XYZ 轴可指定 [低速 2] 至 [高速 2]，θ 轴可指定 [低速] 至 [高速]。

(3) θ 旋转

轴种类选择 [θ 轴控制]，选择「执行」后，θ 轴即可按指定的角度进行 θ 旋转。

第 2 部功能详解篇第 8 章机器设置

8-62

8-4-4 空气控制

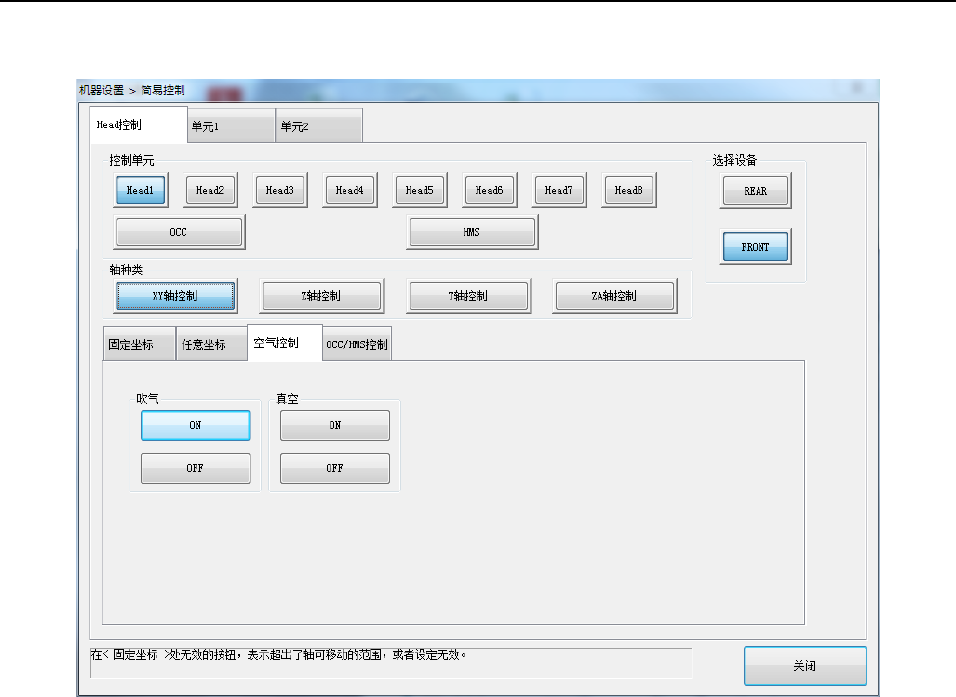

[控制单元] 指定Head，可进行吹气、真空控制。

按下 [吹气]、[真空] 的 [ON] [OFF] 按钮，进行控制单元中选择的Head的吹气控制、真空控制。

吹气控制、真空控制不能对相同Head同时设置ON。
