第 1 部 基本篇 第4 章 制作生产程序
4-108

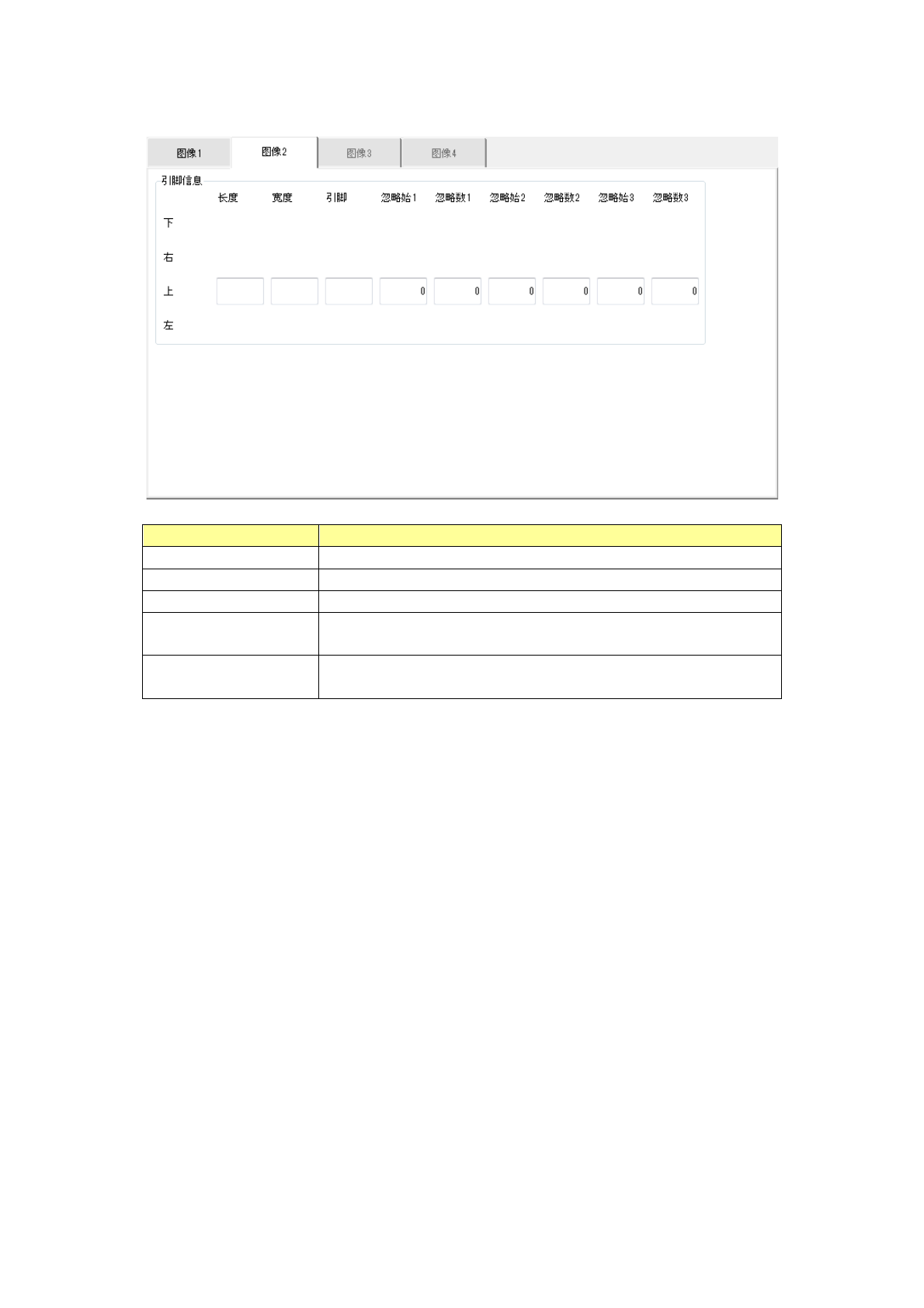

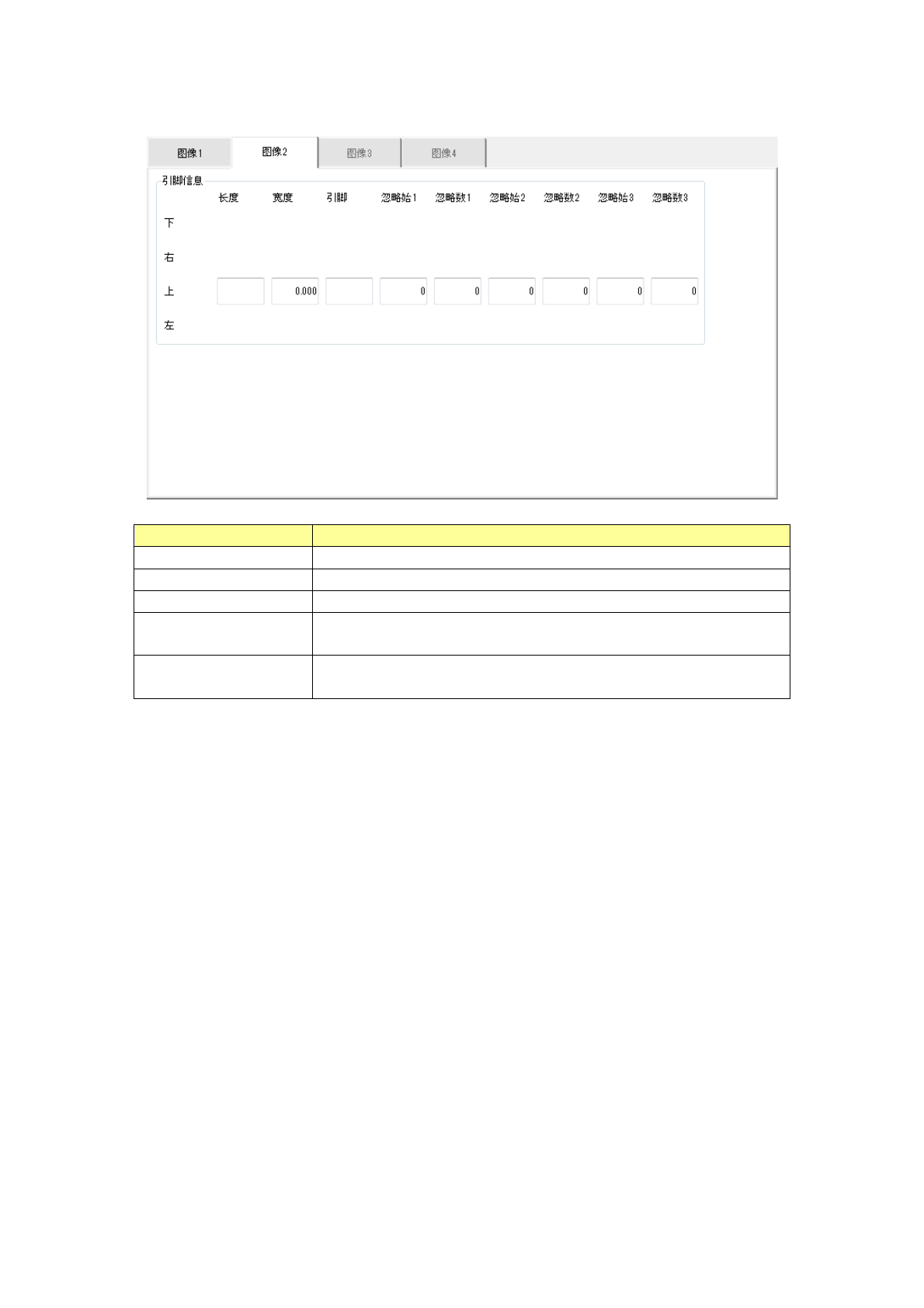

在「图像 2」选项卡中设置引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
第 1 部 基本篇 第4 章 制作生产程序
4-109

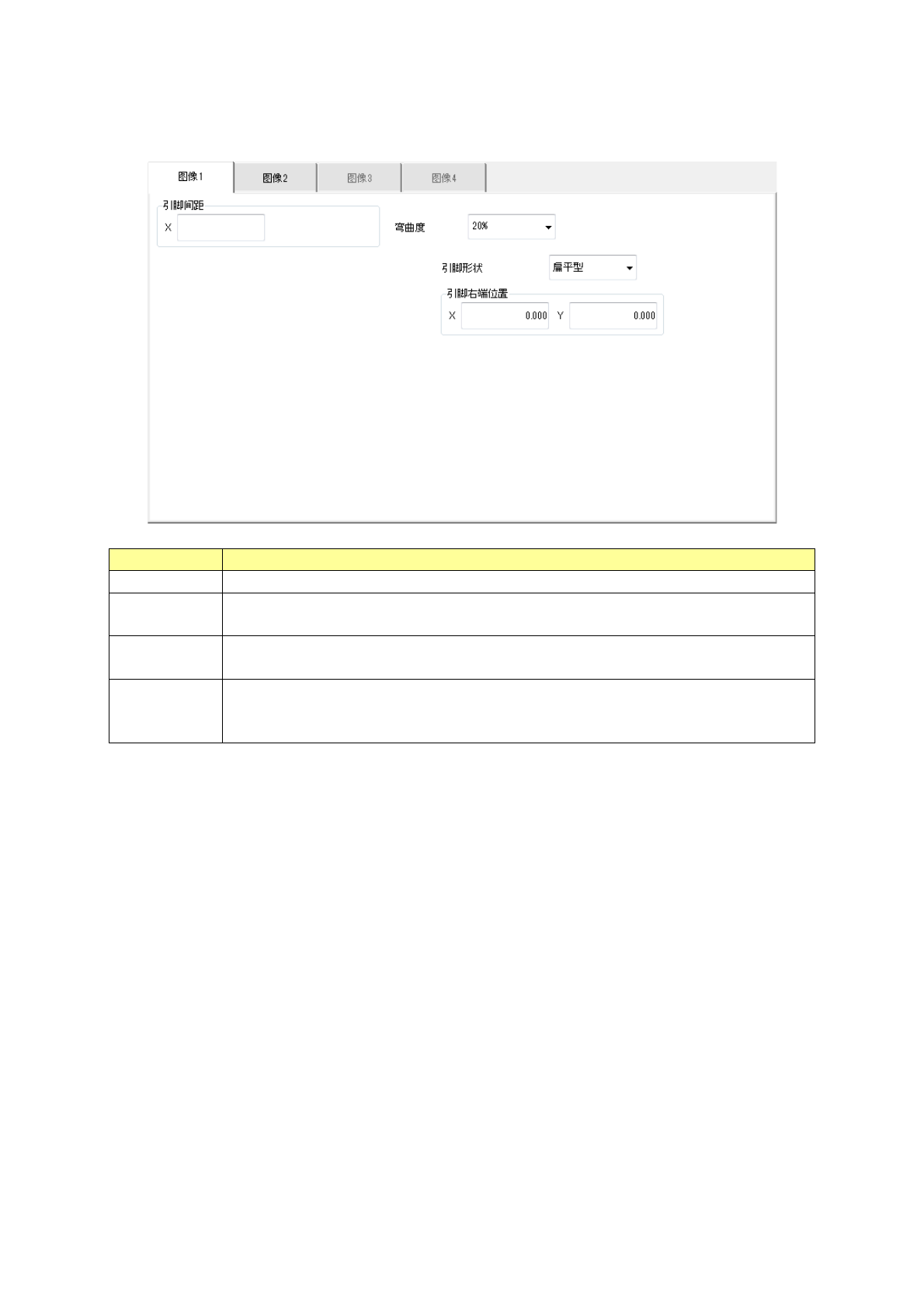

9) 扩展引脚
在「图像 1」选项卡中设置引脚间距及弯曲度。
项目
概要
引脚间距
输入引脚间的宽度。
弯曲度
从「
15%
」「
20%
」「
25%
」「
30%
」「
None
」中选择检出引脚弯曲时的检测级别。
默认值为
20%
。
引脚形状
从「扁平型引脚」「鸥翼型引脚」中选择引脚形状。
默认值为扁平型引脚。
引脚右端位置
输入引脚右端位置的
X
、
Y
。
X 的输入范围 -99.00～99.00。
Y
的输入范围
-99.00
～
99.00
。
第 1 部 基本篇 第4 章 制作生产程序
4-110
在「图像 2」选项卡中设置引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
