第 1 部 基本篇 第 2 章 生产
2-183
2-18-2 生产动作
2-18-2-1 生产开始时
(1) 主侧存储箱为有效时，从主侧存储箱取出元件。
(2) 主侧存储箱为无效，副侧存储箱为有效时，从副侧存储箱取出元件。
(3) 主侧、副侧存储箱都无效时，机器显示重试列表画面，处于暂停状态。
2-18-2-2 发生元件用尽时
发生元件用尽，则小型信号灯点亮，显示对应侧存储箱状态的存储箱开关的灯熄灭。
(1) 因存储箱处于无效，请从机器取下存储箱。
(2) 交换发生元件用尽的托盘，将存储箱安装在机器上
(3) 请按下存储箱开关，存储箱为有效。
元件用尽信号灯熄灭
2-18-2-3 元件废弃动作
在 MTC/MTS 并不废弃元件，而是返回到取出的托盘。
在生产中途结束时也返回到取出的托盘。
但以下情况，不执行返回动作。
(1) 图像元件使用 IC 回收带时
(2) 图像元件选择元件保护时
(3) MTC 的往复焊盘为机械卡盘时（BGA 元件等）
(4) 发生无法回收错误时。
第 1 部 基本篇 第 2 章 生产
2-184
2-18-2-4 存储箱开关
此开关有主／副，可以选择是否执行从对应侧存储箱取出元件的动作。
开关内的灯点亮时按下开关，存储箱为无效。（ 此时灯熄灭。）
同样，灯熄灭时按下开关，存储箱为有效。
（此时灯点亮。但存储箱未正常设置时，灯不点亮，存储箱也不为有效状态。）
灯点亮时，表示执行元件取出动作，灯熄灭时，表示不执行元件取出动作。
(1) 存储箱正常安装在机器上时，每按下一次开关就循环点亮／熄灭（存储箱有效／无效）。
在生产中按下开关使存储箱无效时，存储箱并不会马上变为元件补充状态，在 开关未完全熄灭（动
作时的闪亮状态）状态下不会变为元件补充状态，门锁不能解除。
(2) 存储箱未正常安装在机器上时，即使按下开关也不点亮。
(3) 在本体操作选项为「JUKI 标准模式」时，按下单侧的开关则主・副两侧都熄灭，两侧的门都解
锁。
第 1 部 基本篇 第 2 章 生产
2-185

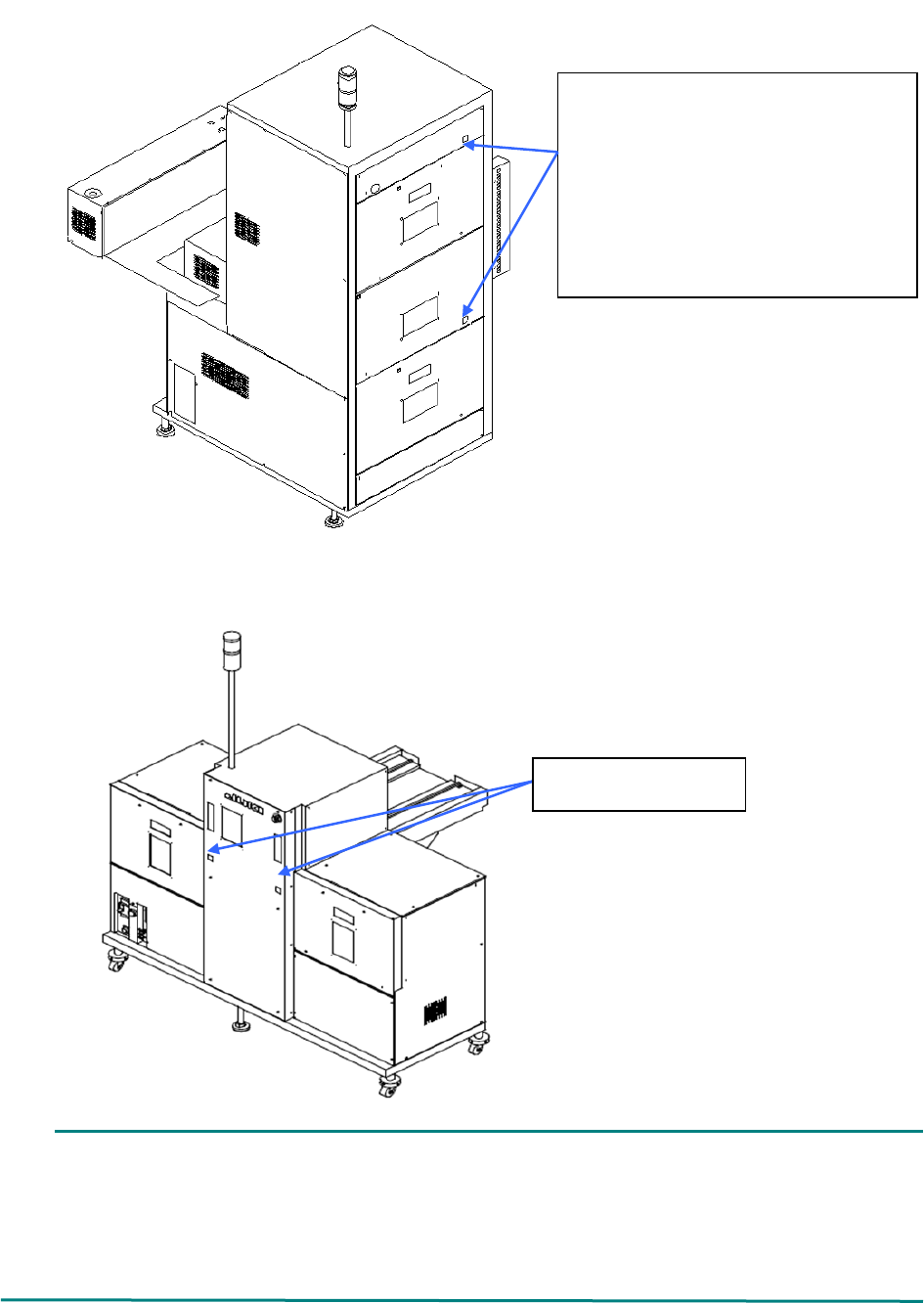

(1) MTC TR-6D
(2) MTS TR-5D
为了使存储箱无效而按下开关时，灯并不马上熄灭。
在吸取元件动作中或者往复取出动作中等 MTC/MTS 正在动作的状态下，开关处于闪亮状态，至
动作结束后，才有灯熄灭的时间。
此时，在灯熄灭之前执行锁定动作，门打不开。
确认灯熄灭后，再打开门补充元件。
存储区开关
点亮时：对应侧的存储区有效
熄灭时：对应侧的存储区无效
在存储区正常安装在机器的状态下，此
开关内的灯循环点亮和熄 灭（ 存储区有
效和无效）。
存储区开关
