第 2 部 功能详解篇 第 12 章 选项组件
12-48
设置方法(机器设置)

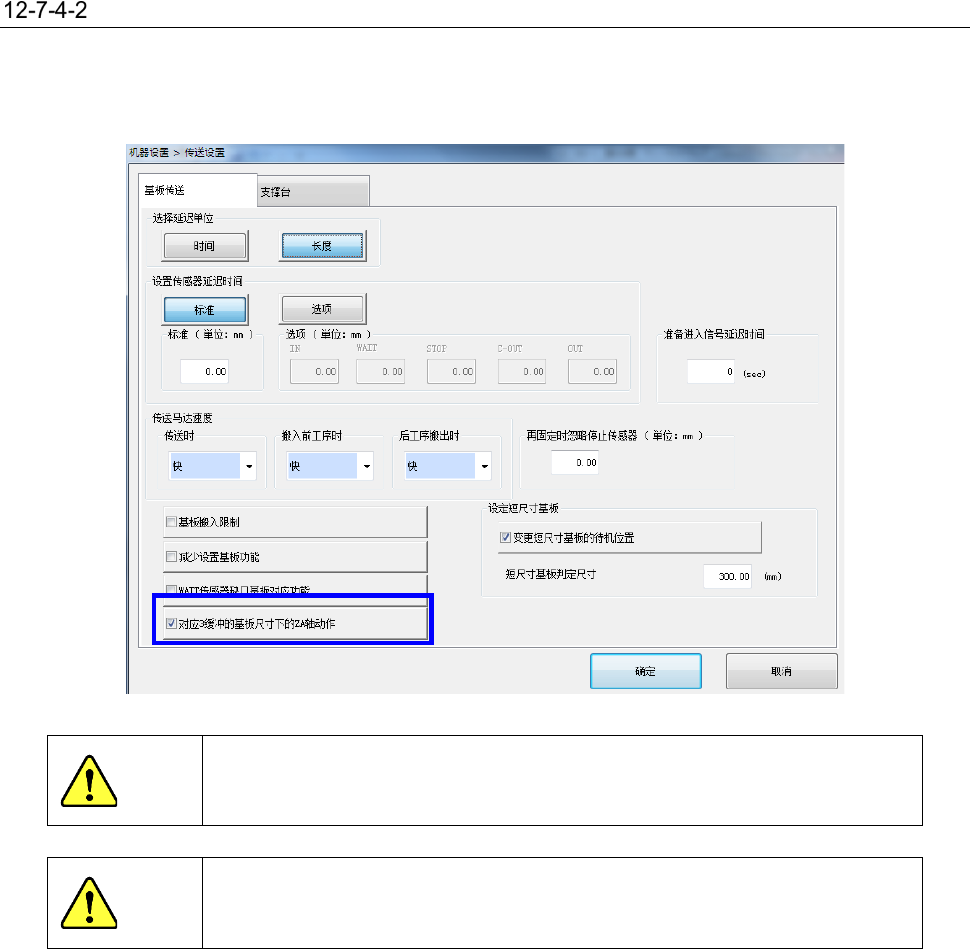

在机器设置画面选择[传送设置]-[基板传送]，请确认是否勾选｢对应 3 缓冲的基板尺寸下的 ZA 轴动作」。
有关设置方法，请参照「8-3-3-1 传送设置」。
注意
如果不正确输入基板尺寸，贴片头可能会碰触到已贴片基板上的元件。
请务必输入正确的设定值。
注意
本功能有效时，与 1 缓冲区模式下的生产同样，请确认「2-14-1 ZA 轴 3mm
高度的动作条件」等与 ZA 轴相关的动作条件，在理解之后再使用。
第 2 部 功能详解篇 第 12 章 选项组件
12-49
长尺寸基板支撑海绵
是使用长尺寸基板时，为了减少松开时的噪音所使用的部件，可以作为选项单元购买。
可以在支撑台上安装磁条后使用。
※最多可以设置 2 个单元。（IN 侧和 OUT 侧各安装 1 个单元）
※其限制事项是基板下面至少有 25mm，最小基板宽度为 110mm。
【使用方法】
装载在支撑台上时，请如下图所示安装在不会从支撑台一端伸出的位置。
（相反侧相 同 。）
危险
在伸出的状态下动作，可能会与其他部分发生碰触，造成破损、变形。
【安装 2 个单元的配置示例】
请安装在不会从支撑
台一端伸出的位置。
第 2 部 功能详解篇 第 12 章 选项组件
12-50
12-8 矩阵托盘供给器（MTC）的设置方法
在本机器，可以选择 TR6SNV、TR6DNV。
有关使用方法、设置方法的详情，请参见 MTC 附带的『使用说明书』。
要将其他机种移来的 TR6SNV 和 TR6DNV 安装在 RS-1/1R，需要进行改造及 MTC 软件版本升级、
DIPSW 的切换，如果未对应，接通电源会成为紧急停止状态。
有关改造及 MTC 版本升级，请咨询客服。
※ 在 RS-1/1R 或其他机种上，使用完成改造、MTC 版本升级的 TR6SNV、TR6DNV 时，请实施
【12-7-2】记载的操作。
为了防止意外启动引起事故，请切断电源后再进行操作。
安装方法
(1) 从主机正面看，从后方移动［MTC 主体④］，使得［MTC 滑梭部③］进入右后部的［MTC 导轨
盖罩①］中。
(2) 请在传送带导轨高度与基准导轨对齐的状态下，确认贴片机的贴片头能否移动到滑梭的吸取位置。
注意
①
②
③
① MTC 导轨盖罩
② 盖罩 RUR
③ MTC 滑梭部
④ MTC 主体
④
