第 2 部 功能详解篇 第 12 章 选项组件
12-8

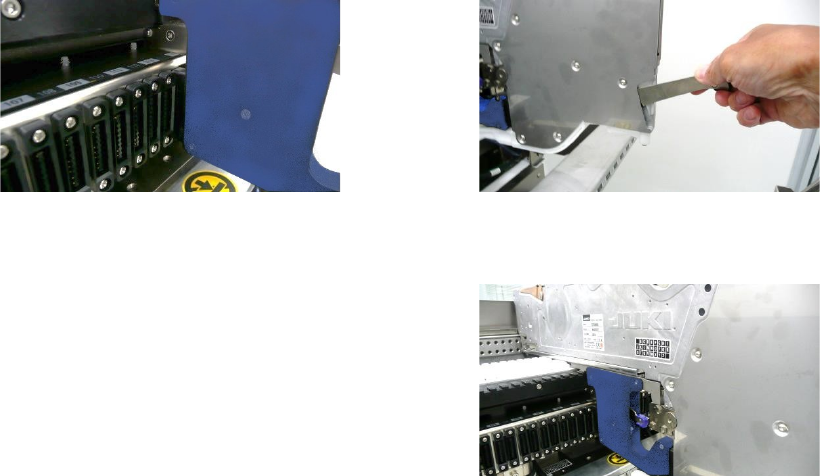

(4) 插入连接器后，将锁紧释放杆向上扳，进行夹紧。
(5) EF 系列电动式供料器的安装即告完成。
※ 由于可能造成附件的变形、损伤，在将附件安装在
电动式供料器上的状态下，请勿在统一更换台车上
进行插拔。
第 2 部 功能详解篇 第 12 章 选项组件
12-9
使用电动式供料器用带卷安装台(EF)安装料带的步骤
1) 请插上插头进行供电。
2) 请打开电源开关。确认灯已点亮。
3) 请将 ETF 安装到 ETF 工作基座上。
4) 请从 ETF 电源钩取下外部准备用连接器插头，插到 ETF 的插口上。
5) 请将卷筒放置到卷筒架上，将料带安装到 ETF 上。
（向 ETF 安装料带的方法，请参见 ETF 使用说明书。）

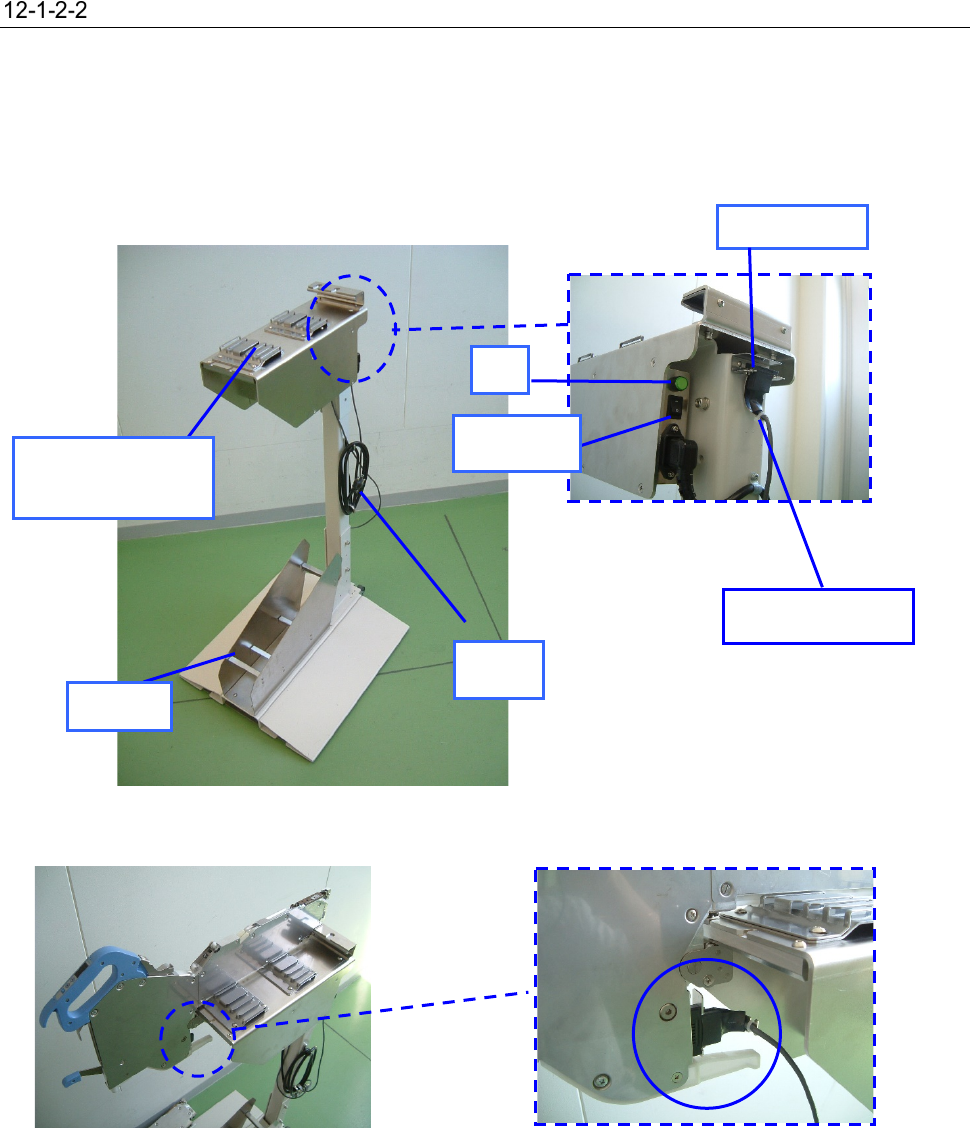

ETF 安装部位内侧
放大图
ETF 用料带安装台整体图
将 ETF 安装到 ETF 用安装台的图 插头连接放大图
ETF 电源钩
灯
卷筒架
ETF 工作基座
（ETF 安装部位）
电源开关
插头
外部准备用插口
第 2 部 功能详解篇 第 12 章 选项组件
12-10
※安装 ETF 时的注意事项
(1) ETF8mm～24mm 可安装 2 个。
ETF32mm～56mm 可安装 1 个。
安装位置如下图所示。

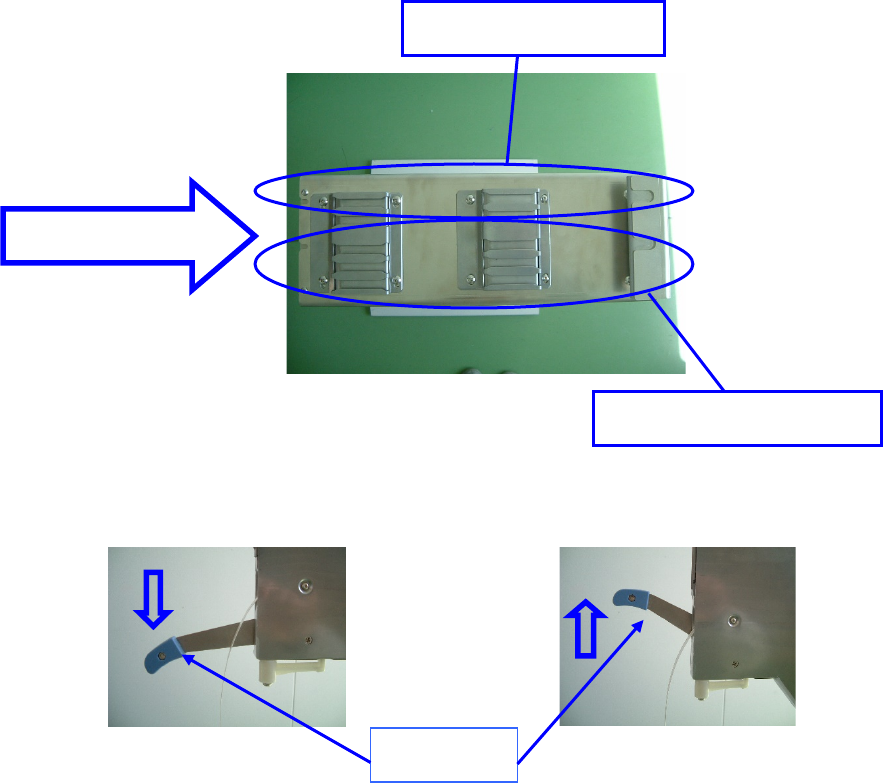

ETF 用料带安装台上面图
(2) 检查锁紧杆的锁紧
安装时，请确认锁紧杆向上（锁紧时）。
卸下 ETF 时，请确认锁紧杆向下（解除锁紧时）。
解除锁紧时 锁紧时
ETF 安装方向
ETF8mm
～
ETF24mm
ETF8mm
～
ETF56mm
解锁把
