第 2 部功能详解篇第 12 章选项组件

12-51

(3) 在主机右侧面的界面面板上的「MTC 电源连接器①」、「信号连接器② 」、「 MTC 用空气接头③」

上连接各缆线和空气管。

① MTS 用电源插口

② MTS 用接口插口

③ MTS 用Φ6 管取出口

(4) 请接通装置电源，执行机器设置「使用单元」及「MTC 滑梭吸取位置」的设置。

注意:

对于缆线和空气管，请使用 MTC 附属品。

①

②

③

前侧

后侧

第 2 部功能详解篇第 12 章选项组件

12-52

MAIN 基板的设置

在 RS-1/1R 使用 TR6SNV/TR6DNV 时，需对 MAIN 基板设置 DIPSW。

出库时 DIPSW6-2 设定为 OFF。

连接在 RS-1/1R 上时，请确认安装基板的设置，变更为以下的基板设置。

MTC

连接机种

DIPSW6-2

RS-1/1R ON

RS-1/1R 以外

OFF

要确认 MAIN 基板，如果为 MTC 请取下①的盖罩。

将 MAIN 基板②位置的 DIPSW6-2 设为 ON，则可以在 RS-1/1R 使用完成了改造和 MTC 软件版本升

级的 TR6SNV/TR6DNV。将 DIPSW6-2 设为 OFF，则可以连接到能够使用 TR6SNV/TR6DNV 的

RS-1/1R 以外的机种上。

第 2 部功能详解篇第 12 章选项组件

12-53

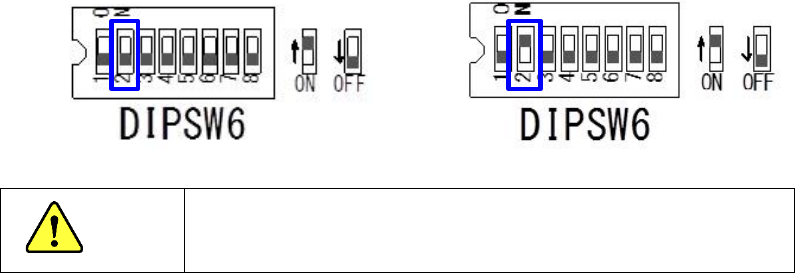

连接对象：RS-1/1R 以外连接对象：RS-1/1R

为了防止意外启动引起事故，请切断电源后再进行操作。

注意
