第 1 部 基本篇 第 1 章 装置概要 1- 55 1-8- 2 显示装置及输入装置 1-8- 2 - 1 显示装置（触摸屏） 本机的显示装置为带 触摸屏操作功能的 彩色液晶显示 器。 （标准装备 XGA 1024 × 768 像素） 后侧的显示器为选购 项。
第 1 部 基本篇 第 1 章 装置概要
1-54
1-8 基本操作
1-8-1 画面构成示例
(1) 桌面画面
画面构成要素及功能概要
要素
功能概要
①应用程序区域
显示各应用程序的画面
②操作区域
可调出桌面画面、以及各应用程序中使用的命令。
可调出可在各应用程序中执行的有代表性的功能。
有切换显示语言等功能。
也显示生产程序名以及时间等。
③信息区域
显示简易不同步事项、维护信息。
切换选项卡可显示维护菜单、应用程序快捷方式菜单、软键盘。
1. 当使用英文版之外的操作系统（日文或中文操作系统），用语言切换功能显示英文画面时，画面的一
部分或整个画面有可能不显示英文，而显示操作系统使用的语言。
<画面中有一部分不显示英文的例子>
文件管理、系统菜单
2. 当基板 ID、元件名称、元件注释等可用日文（中文）设置的数据用日文（中文）设置时，切换使用
语言功能后，可能无法正确显示英文画面，敬请注意。
注意
①应用程序区域
③信息区域
②操作区域
第 1 部 基本篇 第 1 章 装置概要
1-55
1-8-2 显示装置及输入装置

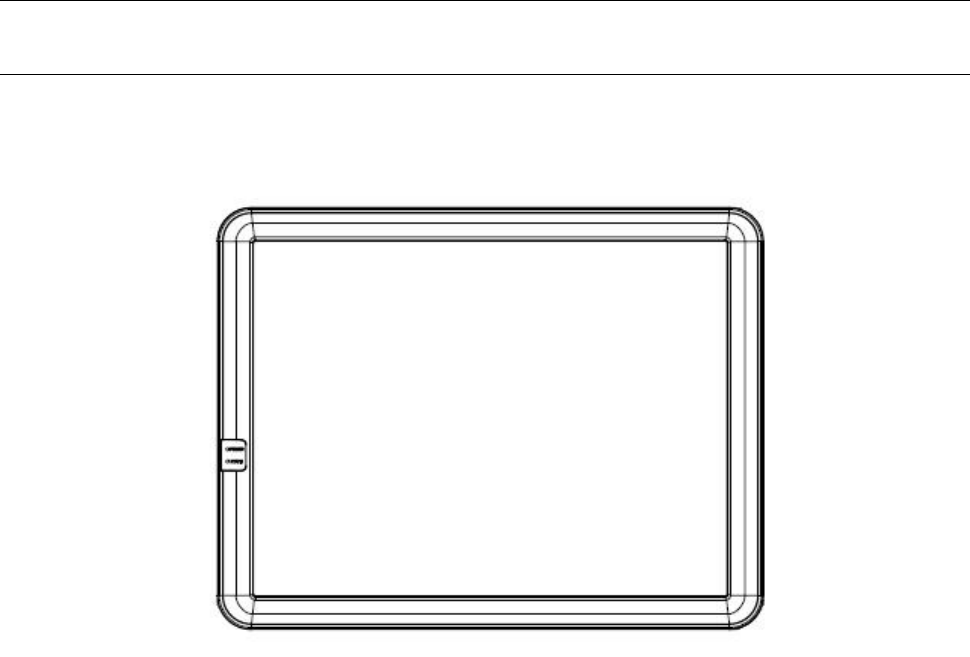

1-8-2-1 显示装置（触摸屏）
本机的显示装置为带触摸屏操作功能的彩色液晶显示器。（标准装备 XGA 1024×768 像素）
后侧的显示器为选购项。
第 1 部 基本篇 第 1 章 装置概要
1-56

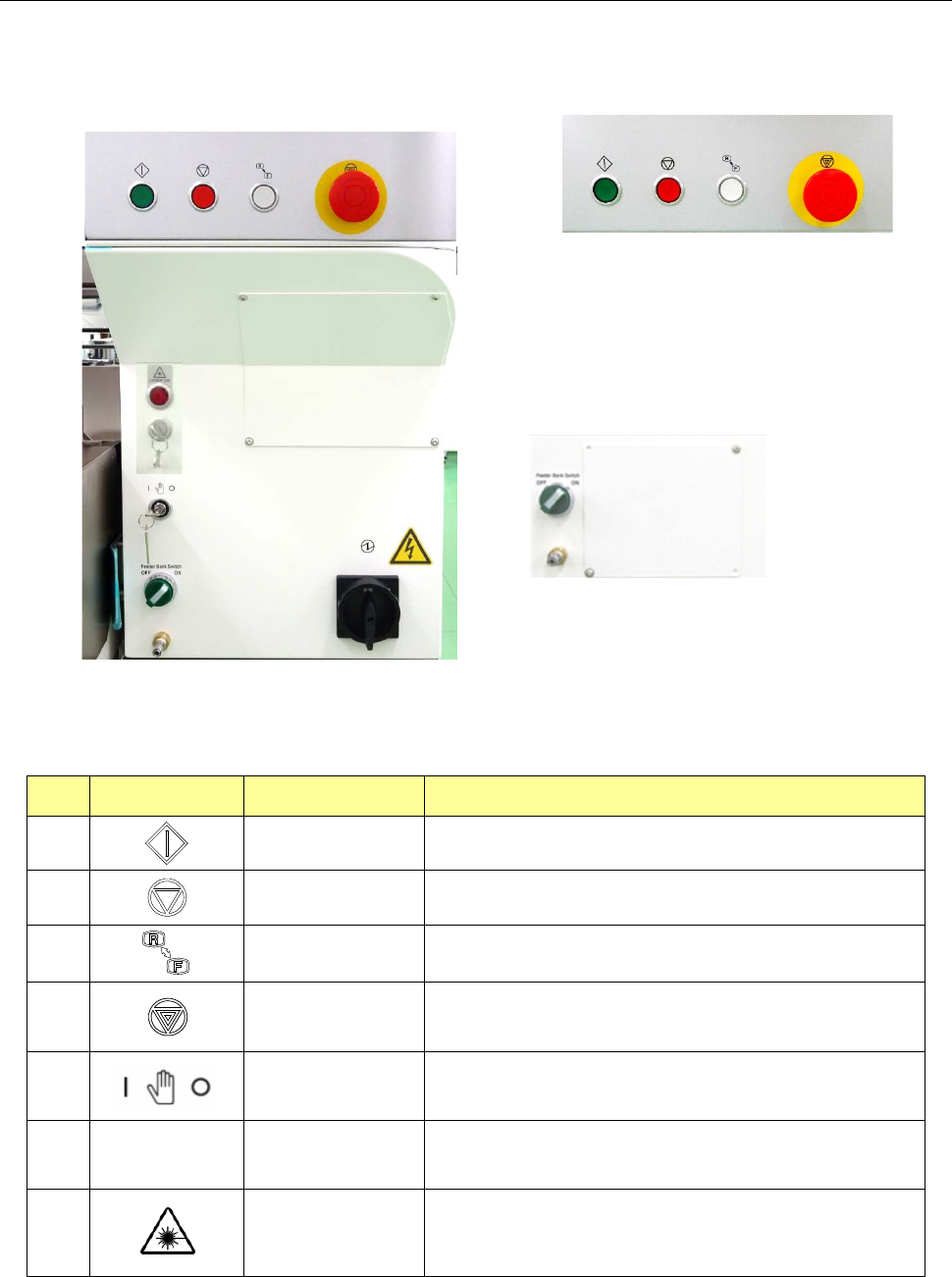

1-8-2-2 操作面板
通过机器主机的操作面板，可控制机器的运行。
前部面板 后部面板
开关功能概要
No.
开关 名称 功能概要
①
Start
（开始）
开始开关。
执行生产等运行时，使用此开关。
②
Pause/Stop
（暂停/停止）
结束生产等运行时，按此开关。
按一次为暂停，再按一次为结束。
③
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
④
Emergency
（紧急停止）
紧急停止时用此开关。
当设备出现异常动作，或有危及人体安全需要紧急停止时，
使用此开关。
⑤
Maintenance Key
（维护键）
此开关可切换生产模式（钥匙竖向）、维护模式（钥匙横向）。
⑥
Feeder Bank
Switch
Feeder Bank Switch 供料器台架的升降开关（统一更换台车使用时）
⑦
Caution Lamp
在共面性（选购项）激光照射中会点亮。 （有例外情况，贴片
机主体立起时虽然点亮，但此时不发射激光。）
① ② ③ ④
⑥
① ② ③ ④
⑥
⑤
⑦
