第 2 部 功能详解篇 第 12 章 选项组件
12-33
安装卷轴的方法
对 40187895、40187896、40187897、40187898、40187899、4018790 统一更换台车，请按照以
下步骤设置卷轴。
下部卷轴保持器的使用方法
●180mm 的卷轴
将卷轴保持器向前部拉起，安装卷轴。安装卷轴后请放倒卷轴保持器后使用。
●大于 180mm 的卷轴时
将卷轴向前部拉起，在 2 根轴上安装卷轴。
为了防止卷轴倒下，请设置分隔盘。
上部卷轴保持器的使用方法
为 180mm 卷轴专用。
从挂钩上取下卷轴保持器，向前部拉出。
如下图所示安装 180mm 卷轴。
第 2 部 功能详解篇 第 12 章 选项组件
12-34
注意事项
在安装卷轴时，请留意以下注意事项。
确认卷轴完全被装入卷轴保持器内。
左图为正确安装的状态。如果为右图的安装状态，请正确安装。
对 40215185、40215186、40215187、40215188、40215189、40215190 统一更换台车，请按照
以下步骤安装卷轴。
下部卷轴保持器
将卷轴安装在树脂辊上使用。
为了防止卷轴倒下，请安装分隔盘。
上部卷轴保持器
为 180mm 卷轴专用。
拉出卷轴保持器，如下图所示安装卷轴。
第 2 部 功能详解篇 第 12 章 选项组件
12-35
12-6 切割机
概述
贴片后自动切断带料，统一处理。
为安装在主机上的一体化装备型，固定台架与统一更换台都可使用。
操作方法
机器设置

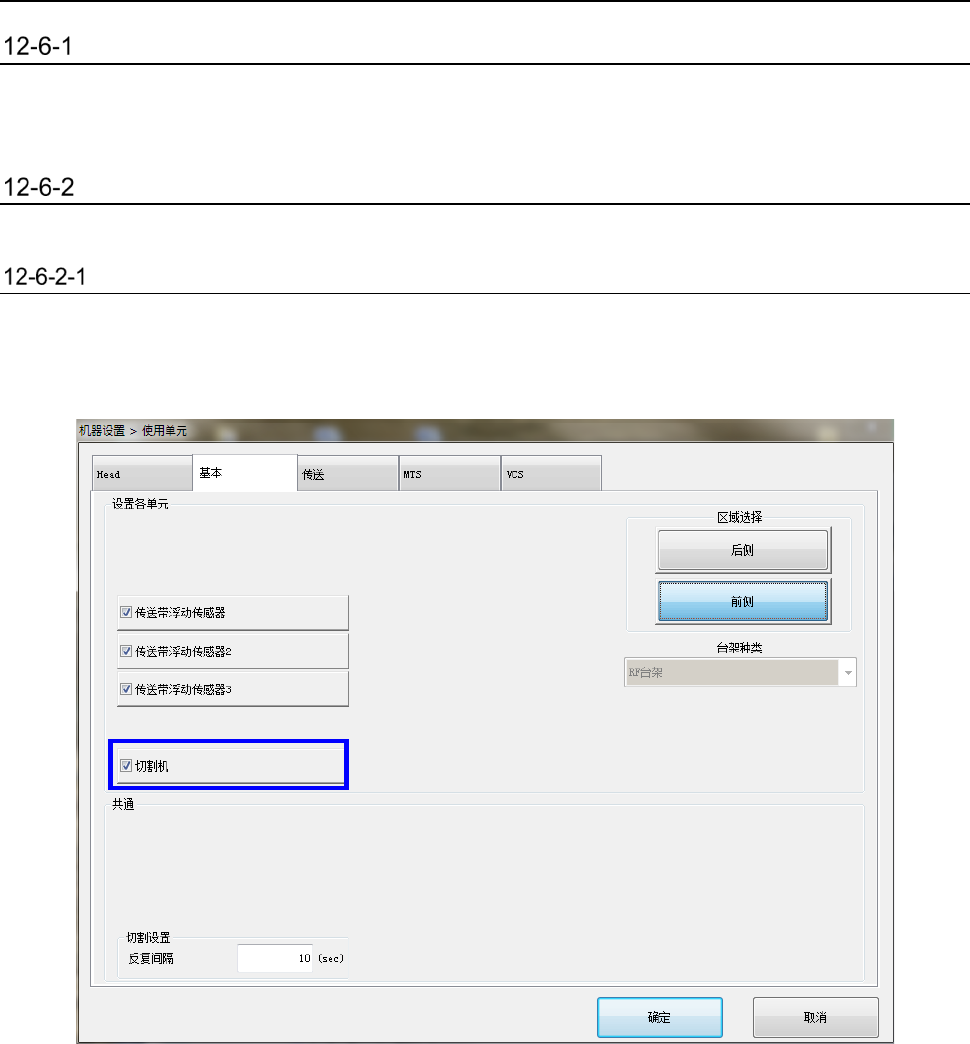

请从机器设置画面选择[使用单元]→[基本]，确认「切割机」已被勾选。
关于设置方法请参照「8-3-1-2 基本」。
