第 1 部 基本篇 第 2 章 生产 2- 106 2- 12 -1- 10 吸取跟踪 启动吸取跟踪画面。 详见「第 4 章 制作 生产程 序」的「 4-5 - 6-4 贴片位置 」以及「 4-5-6-5 吸取位置 / 吸 取高度」 。 ・ 吸取跟踪
第 1 部 基本篇 第 2 章 生产
2-105
(3) 输送方法
选择进行吸取跟踪时的吸取点的输送方法。
输送方法
内容
自动输送
进行吸取跟踪时，跟踪吸取点并暂停后，自动跟踪下一个点。
手动输送
进行吸取跟踪时，跟踪吸取点后停止。通过操作员的输入，再跟踪下一个点。
自动输送间隔
设定自动输送时，在各吸取点暂停的时间。
因找开头失败
停止
在执行元件找开头时，找开头失败，自动传送停止。
(4) 自动示教
设置进行吸取跟踪时的自动示教。
自动示教
内容
XY
实施
XY
的自动示教。
Z
实施
Z
的自动示教。
自动示教结束的供料器
除外
对已成功进行过 1 次自动示教的供料器，不进行自动示教。
(5) 元件找开头
对吸取追踪时的元件找开头进行设置。
元件找开头
内容
找开始处
实施元件找开头。
已完成找开始处的供料
器除外
对已完成 1 次元件找开头的供料器，不再进行元件找开头。
第 1 部 基本篇 第 2 章 生产
2-106
2-12-1-10 吸取跟踪

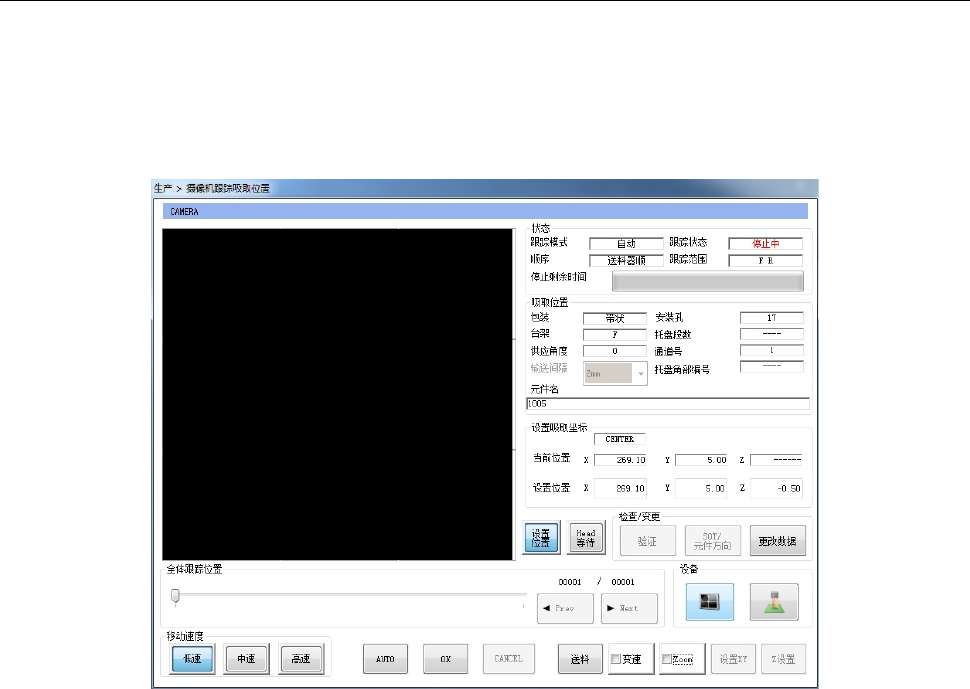

启动吸取跟踪画面。
详见「第 4 章 制作生产程序」的「4-5-6-4 贴片位置」以及「4-5-6-5 吸取位置/吸取高度」。
・吸取跟踪
第 1 部 基本篇 第 2 章 生产
2-107
2-12-1-11 支援吸嘴设置

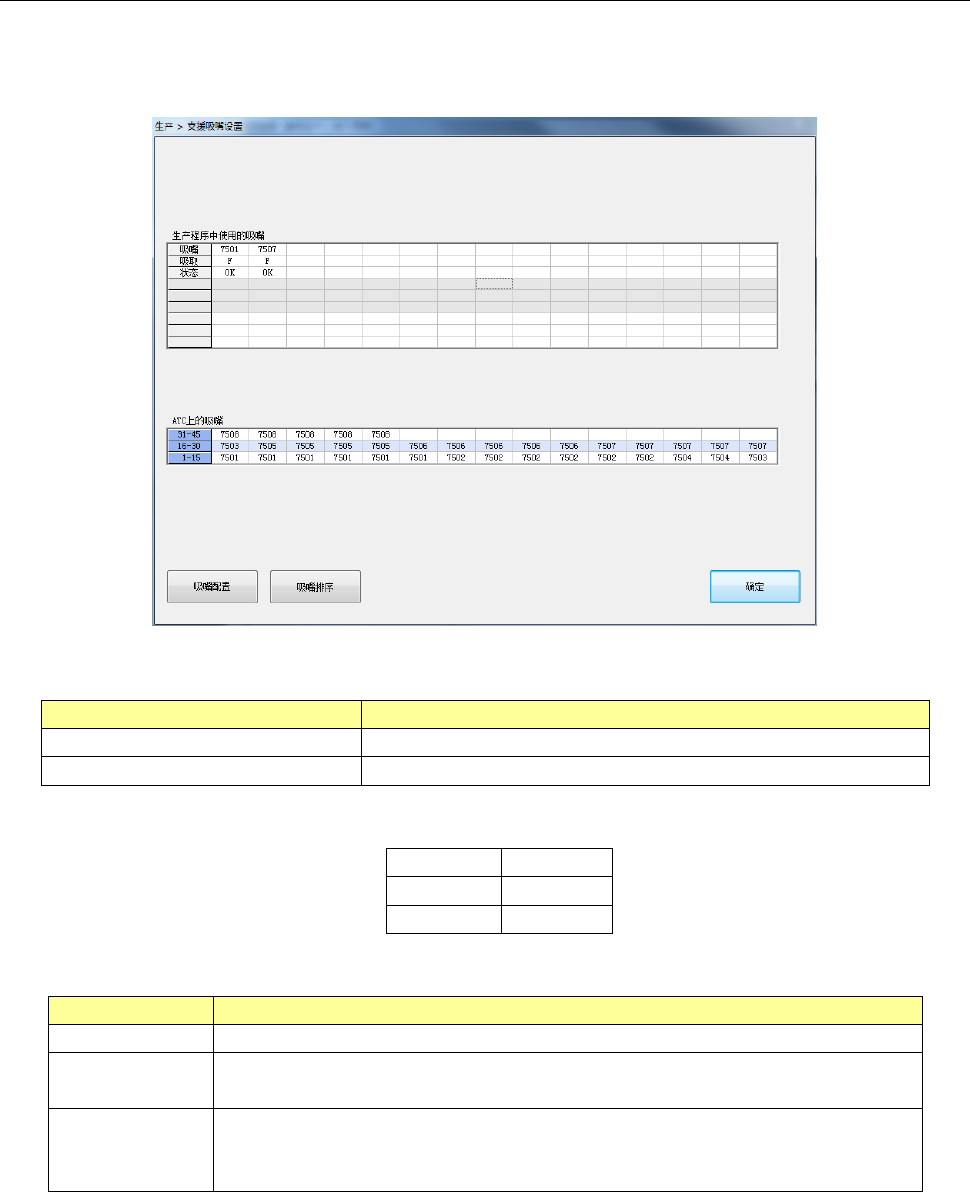

显示生产程序的吸嘴配置以及实际 ATC 上的吸嘴配置。
有差异时用红色显示。
(1)表内容
项目
内容
生产程序中使用的吸嘴
显示生产程序中使用的吸嘴。
ATC
上的吸嘴
显示
ATC
上分配的吸嘴。
显示生产程序中使用的吸嘴的表的内容，吸嘴号码、吸取的台架、状态。
吸嘴
7504
吸取
F/R
状态
OK
(2) 生产程序中使用的吸嘴
项目
内容
吸嘴
显示生产程序中使用的吸嘴号码。
吸取
进行吸取的供料器台架
F
、
R
状态
显示生产程序中使用的吸嘴号码和
ATC
上的吸嘴号码的状态
OK ：正常状态
ERR
：有不一致的状态
