第 2 部 功能 详解篇 第 12 章 选项 组件 12 - 82 操作 (1) 单独检查／连续检查 可从编辑程序、生产 画面的菜单进行验 证单独检查、 连续检查 操作方法请参见「 2 - 12 - 3 验证 检查（选购项） 」 。 (2) 发生无元件时 选中操作选项的 「无元件暂停后， 重新运行时验证元件」 时， 将对出现无元件 的芯片元件进行验 证检查后，再开始生 产运行。 (3) 从生产中重试列表检 查 在重试列表显示中由 于用完…
第 2 部 功能详解篇 第 12 章 选项组件
12-81
编辑元件数据
在「元件数据」的“检测”中设置是否执行元件验证以及检查的判定值。
二极管等有极性的元件供给方向设置为 0°时，设置方向应为：从机器的正面看右侧为“＋”，
左侧为“－”。
详细情况，请参见「4-3-5-2 (7) 检查 2」。
输入范围 单位 上限值 下限值
电阻
0.00～999.99
默认值 0.00
Ω (默认值)
ＫΩ
ＭΩ
0～100％
1％单位
默认值 10％
-100～0
1％单位
默认值-10％
电容
0.0～999999.99
默认值 0.00
ｐＦ (默认值)
μＦ
0～100％
1％单位
默认值 80％
-100～0
1％单位
默认值-20％
第 2 部 功能详解篇 第 12 章 选项组件
12-82
操作
(1) 单独检查／连续检查
可从编辑程序、生产画面的菜单进行验证单独检查、连续检查
操作方法请参见「2-12-3 验证检查（选购项）」。
(2) 发生无元件时
选中操作选项的「无元件暂停后，重新运行时验证元件」时，将对出现无元件的芯片元件进行验
证检查后，再开始生产运行。
(3) 从生产中重试列表检查
在重试列表显示中由于用完元件等原因进行了供料器更换后，可进行元件验证检查。

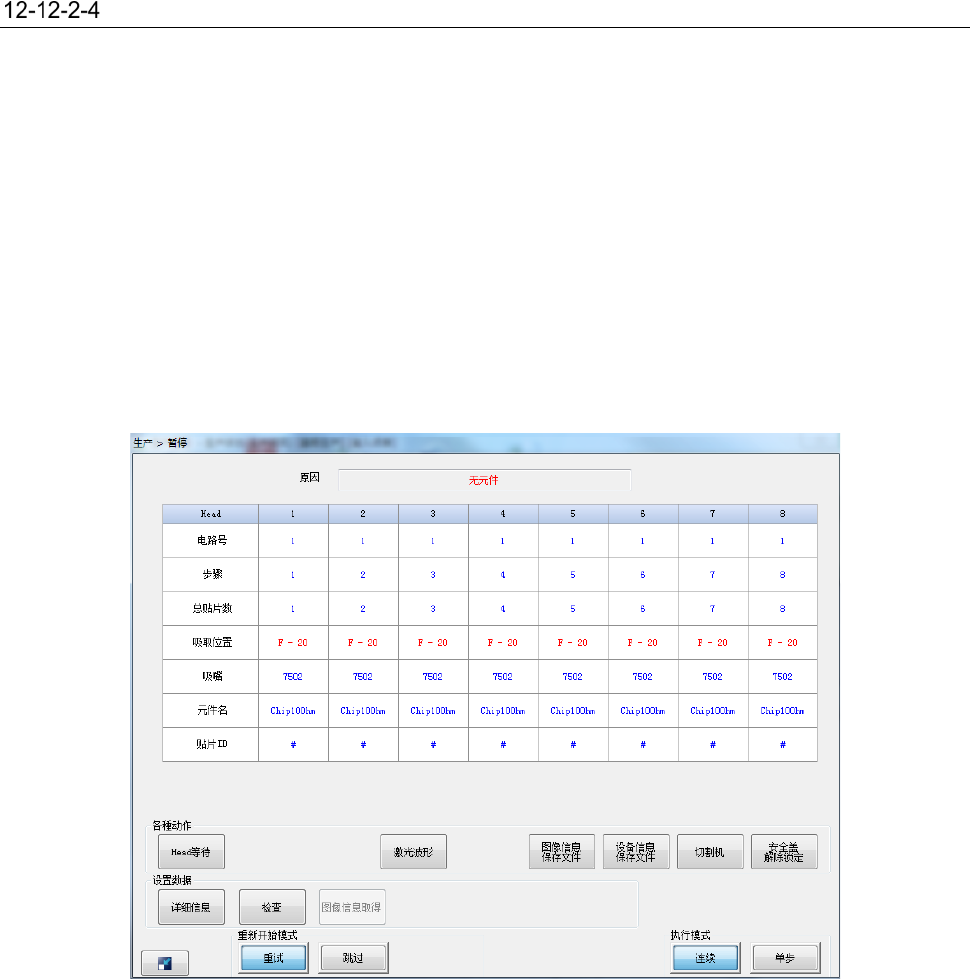

◇ 当选中操作选项的「发生无元件时暂停」，停止时会显示如下画面。
第 2 部 功能详解篇 第 12 章 选项组件
12-83

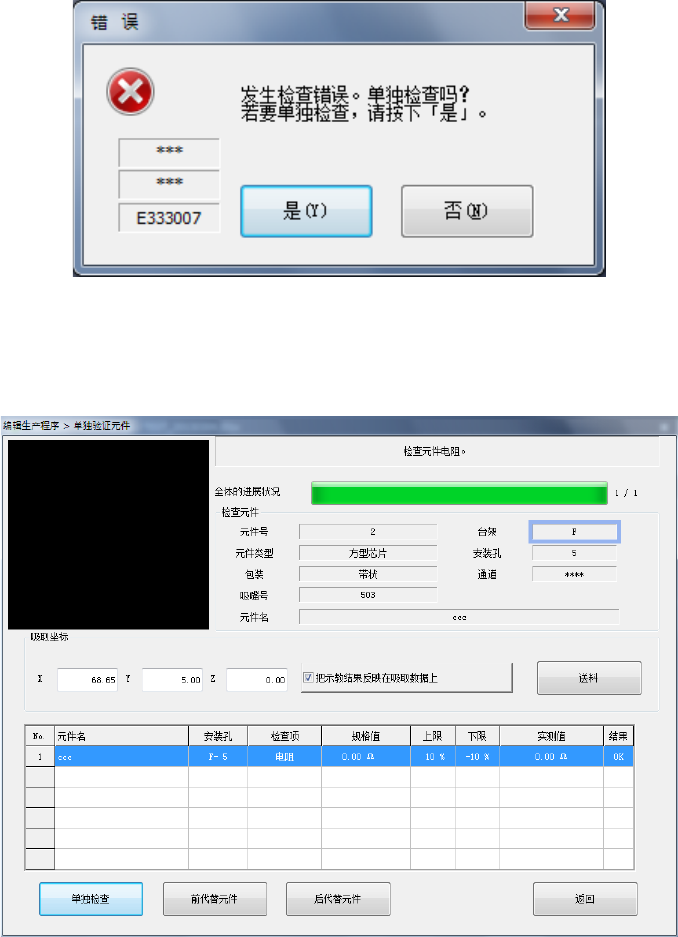

◇ 验证检查成功或失败，均显示提示信息。
失败时提示，询问是否执行单独检查。
选择＜是＞，按下[单独检查]按钮后，即进行单独检查。
选择＜否＞，结束验证检查。
