第 2 部 功能详解篇 第 8 章 机器设置
8-13
8-3-2 吸嘴
8-3-2-1 已注册的吸嘴号一览
选择 [注册吸嘴一览]，会显示如下画面。
左侧的列表框显示目前已注册的吸嘴信息的吸嘴号码一览。
特别定制的未注册吸嘴，只显示标准吸嘴（7500～7509）。
・ 右侧的吸嘴信息显示与左侧吸嘴号码一览的吸嘴号码相对应的数据信息。
改变选择的吸嘴号码，右侧即可显示与之对应的吸嘴信息。
・ 左半部分显示“设计值信息”，右半部显示“控制参数”，与各自读入的吸嘴文件的文件格式
（NZL*.INI）注册名称完全对应。
注意
请绝对不要改变此部分的内容。如果改变，有可能导致贴片不良等问
题。需要进行设置时，请向本公司技术人员洽商。
第 2 部 功能详解篇 第 8 章 机器设置
8-14
■吸嘴信息编辑功能
Step 1．
点击设计值（信息）或控制参数窗口的行，相应行的设计值（信息）或控制参数的数据
即变为编辑状态。但吸嘴号（NzlNo）及非编辑字段（不显示数据的数据）不能编辑。
Step 2．
编辑后按下[ENTER]（回车）键，画面上的数据即被更新。回车时如果参数错误则重新
显示编辑前的数据。编辑时点击吸嘴信息窗口，或点击垂直滚动条进行滚动时编辑处理
会被取消。
Step 3．
进行编辑后，画面中会显示[取消]按钮。按下[取消]按钮则所有编辑内容会被作废。
按下 [确定] 按钮，如果输入范围有错时，也同样会作废。
■保存吸嘴数据
编辑吸嘴信息，如果按 [确定] 结束，当机器设置结束时，尽管不显示数据保存确认画面，但编
辑数据会被自动保存。
■删除吸嘴数据

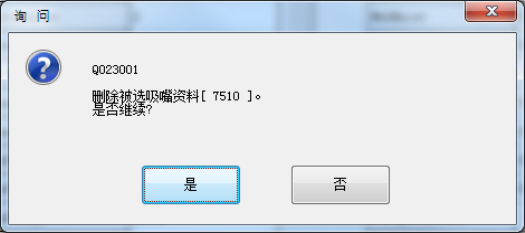

选择吸嘴号一览中的吸嘴号码，按下 [Del] 键(删除键)后，会显示如下画面，可删除已注册的吸
嘴。不能同时选择多个吸嘴。标准吸嘴是初始吸嘴，所以无法删除。
第 2 部 功能详解篇 第 8 章 机器设置
8-15
8-3-2-2 读取吸嘴数据
使用特别订制的吸嘴时，需将特别订制吸嘴的信息追加设置到系统中。
通常用USB闪存提供追加吸嘴的信息。
追加吸嘴信息的文件格式为“NZL***.ini”的ini文件(“***”为吸嘴号)。
请按下列步骤注册到机器中。
选择读取吸嘴数据，会显示「打开吸嘴数据文件」画面。
请选择指定的文件，按下 [打开] 按钮，追加的吸嘴信息注册即可完成。
按下[取消]按钮时，则不进行注册。
请在“已注册吸嘴号一览”中确认追加的吸嘴号已被注册。
如指定的吸嘴信息已被注册时，会显示如下画面。
选择“是”后，该吸嘴的数据被覆盖更新。
