第 1 部 基本篇 第 4 章 制作生产 程序 4- 93 4) QFN 在「图像 1 」选项卡中设 置引脚间距、弯曲 度及基本格式。 项目 概要 引脚间距 输入引脚间的宽度。 弯曲度 从「 15% 」「 20% 」「 25% 」「 30% 」「 Non e 」中选择检出引脚弯曲时的检测 级别。 默认值为 20% 。 基本格式 选择基本格式 (Land 配置图案 ) 。 默认值为「标准类型」 。 可从右侧所示下拉列 表中选择。 选择浏览…
第 1 部 基本篇 第4 章 制作生产程序
4-92

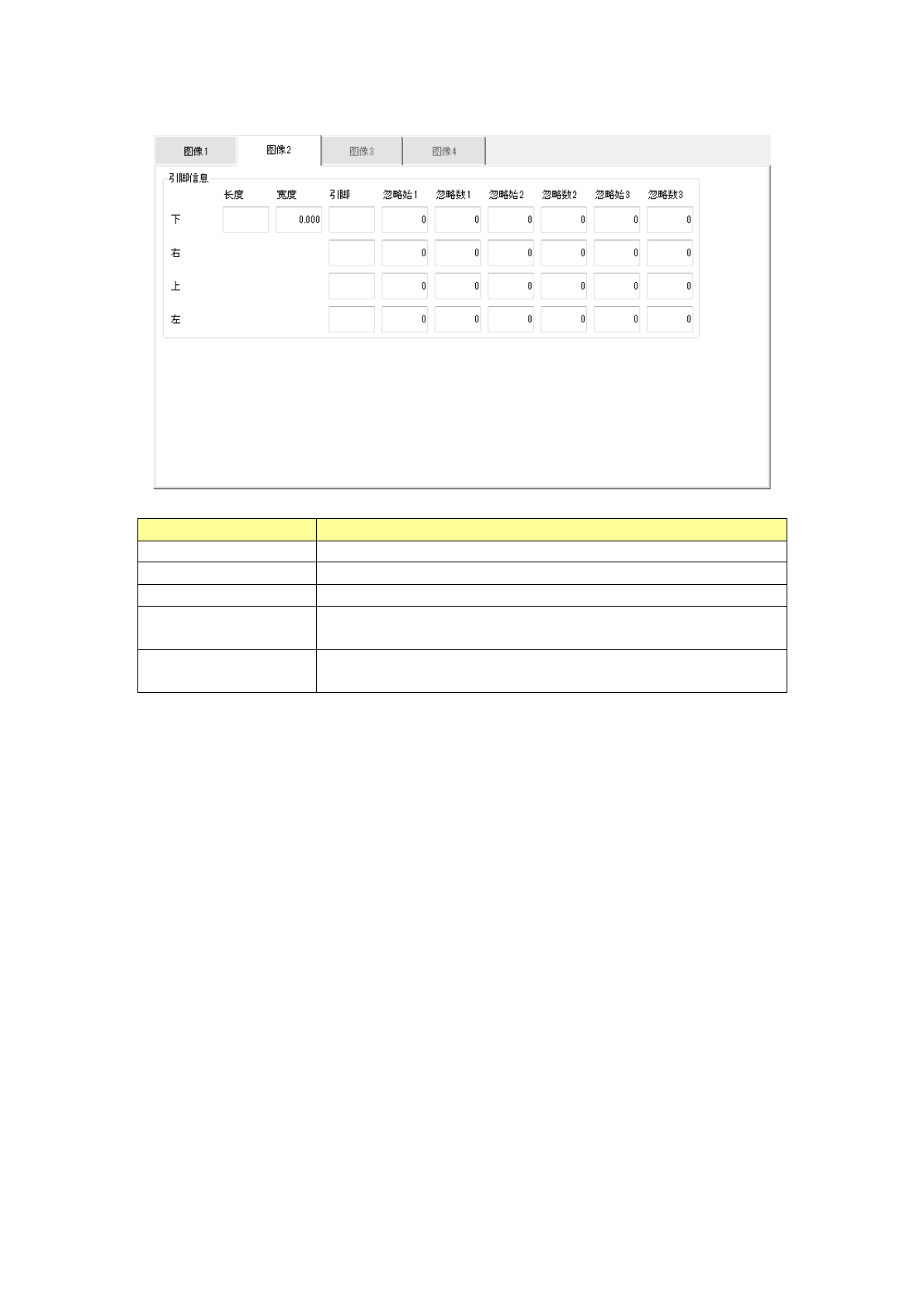

在「图像 2」选项卡中设置各边的引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
第 1 部 基本篇 第4 章 制作生产程序
4-93
4) QFN

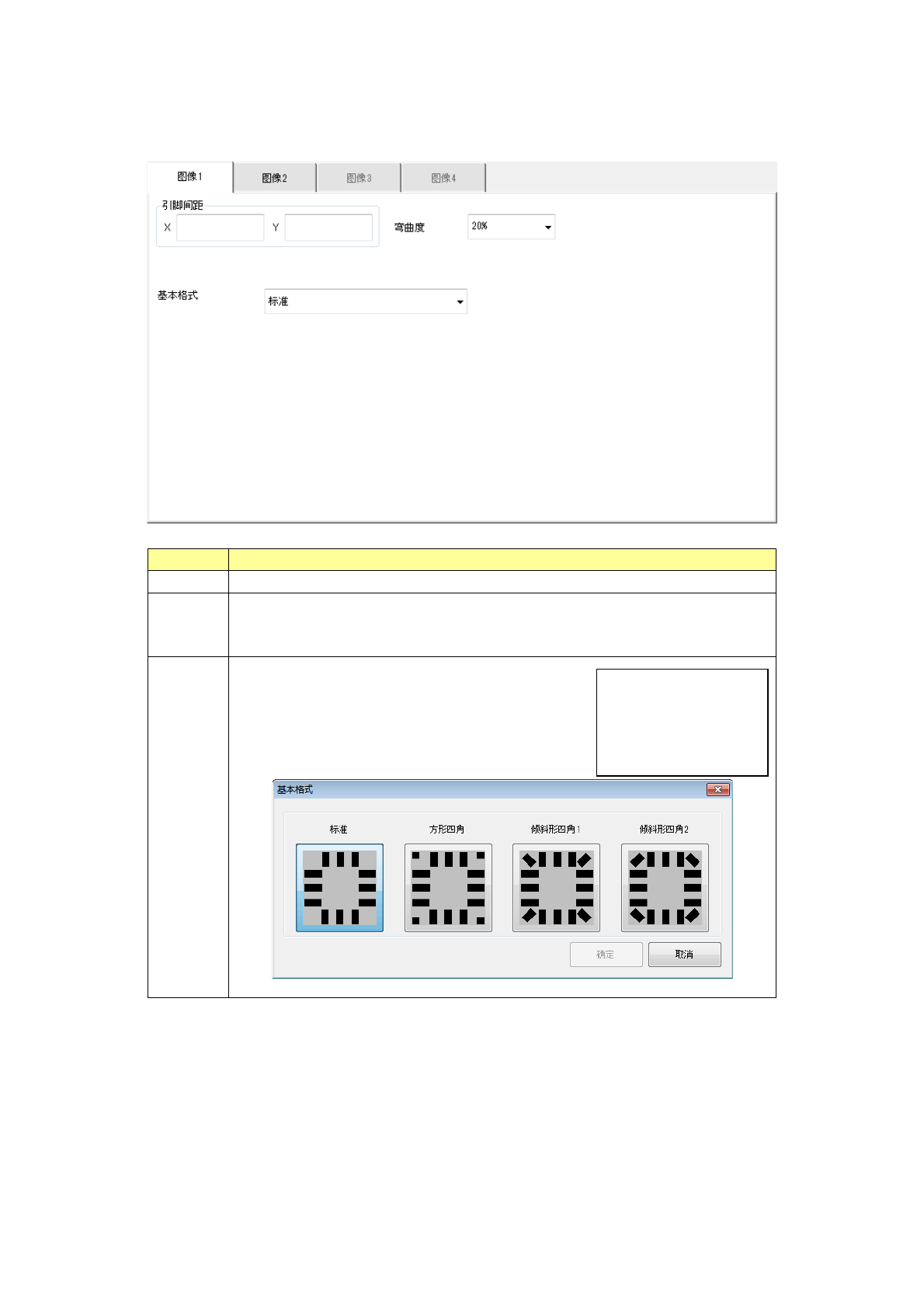

在「图像 1」选项卡中设置引脚间距、弯曲度及基本格式。
项目
概要
引脚间距
输入引脚间的宽度。
弯曲度
从「
15%
」「
20%
」「
25%
」「
30%
」「
None
」中选择检出引脚弯曲时的检测
级别。
默认值为
20%
。
基本格式
选择基本格式(Land 配置图案)。
默认值为「标准类型」。
可从右侧所示下拉列表中选择。
选择浏览时，会显示如下对话框。
浏览
标准类型
方形四角
倾斜形四角
1
倾斜形四角
2
第 1 部 基本篇 第4 章 制作生产程序
4-94
在「图像 2」选项卡中设置各边的引脚信息。
项目
概要
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
