第 2 部 功能 详解篇 第 12 章 选项 组件 12 - 38 ·重试列表停止对话 框 ①请勿用手打开切割 机单元的导轨部位 ，也不要把手 伸入内部。 切割机刀刃的可动部 位可能会切到手指 等，造成伤害 。 ②请勿在切割机单元 上放置物品，或施 加压力。 可能导致切割机单元 的导轨及盖子变形 ，碰撞或运行 不良，发出异响。 注意
第 2 部 功能详解篇 第 12 章 选项组件
12-37
生产
在机器设置的「选项使用单元」中“切割机”已被勾选时，生产时以一定周期开动切割机。
(1) 切割动作的定时
开始生产后，按一定周期运转料带切割机，如结束生产，料带切割机的动作即结束。
1) 停止切割动作定时
在以下的状态下，将停止周期性的料带切割动作。
・ 暂停时
・ 非生产时
2) 单次切割动作定时
在以下的定时中，进行 1 次料带切割动作。
・ 生产结束时
・ 暂停时
・ 按下暂停画面上的[切割机]按钮时
(2) [切割机]按钮
暂停画面上会显示[切割机]按钮。
按下[切割机]按钮后，将显示警告信息，此时若按下[确定]即进行切割动作。

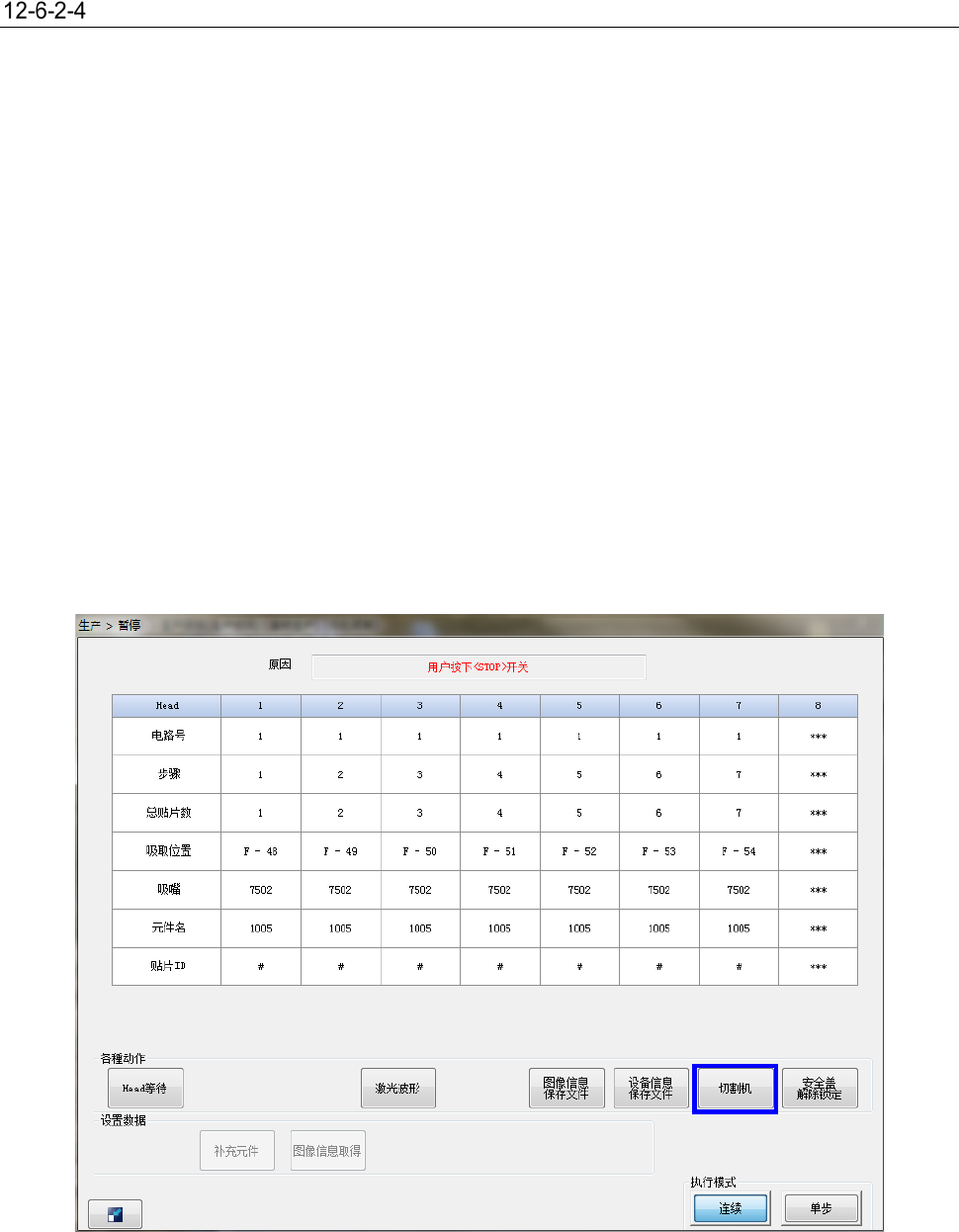

· 暂停对话框
第 2 部 功能详解篇 第 12 章 选项组件
12-38
·重试列表停止对话框
①请勿用手打开切割机单元的导轨部位，也不要把手伸入内部。
切割机刀刃的可动部位可能会切到手指等，造成伤害。
②请勿在切割机单元上放置物品，或施加压力。
可能导致切割机单元的导轨及盖子变形，碰撞或运行不良，发出异响。
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-39
12-7 传送选项、功能
作为标准功能，RS-1/1R 对应了「长尺寸基板」、「变更短尺寸基板待机位置」功能、「对应 3 缓冲的
基板尺寸下的 ZA 轴动作」，并且还可以通过安装传送延长选项，扩展这些功能对应的基板尺寸。
在本章对关于传送延长选项以及传送功能进行说明。
传送延长选项
在 RS-1/1R，可以通过安装传送延长选项，扩展对应的基板尺寸。
可以选择的传送延长选项如下表所示。
此外，仅延长下游侧时，可传送的基板尺寸不变，但「对应 3 缓冲的基板尺寸下的 ZA 轴动作」功能
的动作有所变化(请参照「12-6-4 对应 3 缓冲的基板尺寸下的 ZA 轴动作」)。
对应传送延长选项：X 方向最大基板尺寸 (单位:mm)
传送延长选项
3
缓冲区
1
缓冲区
(1 次传送)
1
缓冲区
(2 次传送)
对应
3
缓冲的基板尺寸下的
ZA 轴动作：
『OUT ON 时 ZA 下降』
无传送延长 (标准)
360
650
950
150
下游侧延长 150mm
300
下游侧延长 250mm
400
两侧延长
150mm
500
1100
300
两侧延长
250mm
600
1200
400
※ Y 方向的基板尺寸与有无传送延长选项无关，固定为 50～370mm
※ XL 基板尺寸规格不对应传送延长选项
